HK-KT1m3W三菱伺服电机结构设计

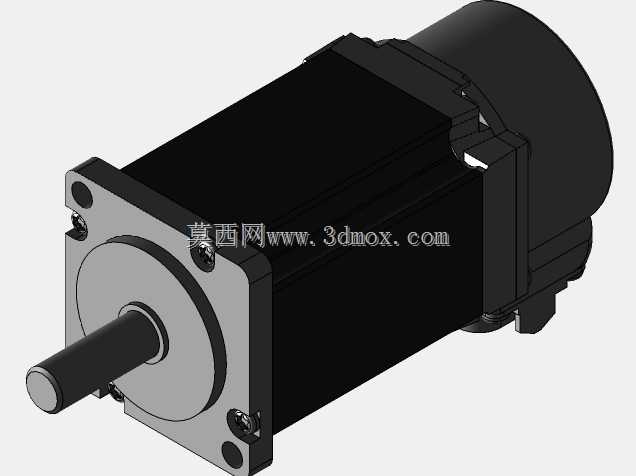

　　这款伺服电机的三维结构还原，是针对自动化设备选型与结构适配场景搭建的，日常做非标设备布局时，经常遇到伺服电机安装位干涉、接插件走线空间预留不足的问题，这个模型把电机本体、尾部编码器接线端、输出轴端的所有安装特征都做了完整还原，能直接导入装配体做干涉检查，不用再反复核对二维样本的尺寸参数。从实际应用场景来看，这类小功率伺服电机多用于3C电子装配设备、小型输送定位机构、桌面级机械手的关节驱动，对安装空间的紧凑度要求很高，模型里把电机机身的方形安装法兰、轴伸长度、尾部接线盒的突出尺寸都做了精准复刻，法兰上的安装孔位、止口尺寸完全匹配实际安装标准，做安装板设计的时候可以直接提取孔位特征生成钻孔路径，不用再手动换算尺寸。设计思路上，

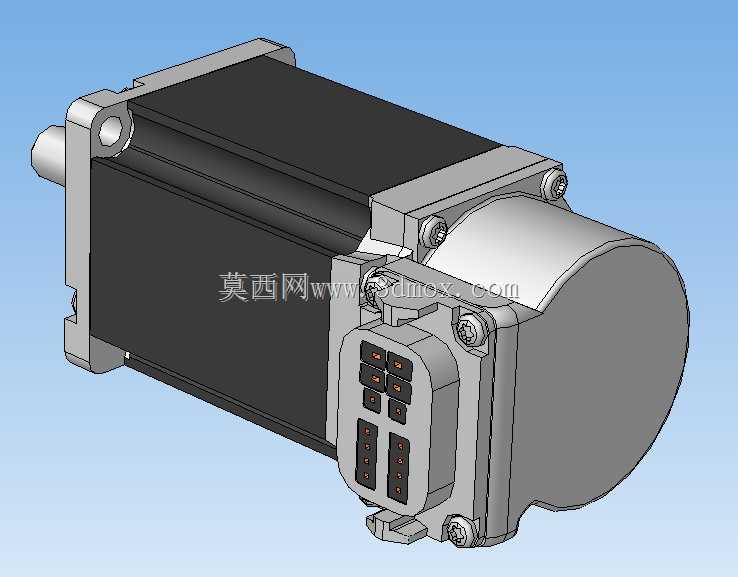

　　模型拆分了电机定子壳体、后端盖、输出轴轴承位、接线端子模块几个独立的子装配体，做有限元分析或者运动仿真的时候，可以单独给不同部件赋予对应的材料属性，比如壳体的铝合金材质、输出轴的合金钢材质，接线端的塑料绝缘件，仿真出来的整机重量、转动惯量参数和实际产品偏差很小，能直接用于设备的负载惯量匹配计算。功能特性层面，这款伺服电机自带的集成式接线端子布局在机身侧下方，模型里还原了端子排的排布间距、固定卡扣的结构，做走线设计的时候可以直接在模型里规划线缆弯曲半径，避免实际装配时出现线缆弯折过度、接插件无法插拔的问题，输出轴端的键槽特征、轴肩定位尺寸也完全还原，搭配联轴器选型的时候可以直接匹配轴径公差，不用反复核对样本。安装边界方面，

　　模型标注了电机的最大外轮廓尺寸，包括机身的方形截面边长、总长度、接线端突出机身的高度，输出轴的伸出长度、轴径，法兰安装面到尾部最远端的距离，做设备布局的时候，只要预留出对应的安装空间，就能保证电机安装后不会和周边的钣金护罩、传动部件产生干涉，甚至连电机底部的安装固定脚的凸台高度都做了还原，做安装板沉头孔深度设计的时候可以直接参考。日常做设备方案评审的时候，把这个模型导入装配体，能直观展示电机的安装位置和周边部件的空间关系，比单纯看二维图纸更容易发现布局问题，比如之前做小型点胶设备设计时，一开始没注意到伺服电机尾部接线端的突出尺寸，预留的走线空间不足，用这个模型提前做干涉检查就发现了问题，提前调整了安装板位置，

　　避免了后期加工装配时的返工。另外模型里的散热筋结构也做了还原，虽然小功率伺服电机的发热不算大，但做密闭设备腔室设计的时候，可以参考散热筋的排布方向规划冷却风道，保证电机运行时的散热效率，避免长时间运行出现过热报警。接线端的航空插头固定螺纹孔也做了精准复刻，选配对应的防水接头时可以直接匹配螺纹规格，不用再单独查询接头参数。
