泡罩冲孔加工生产线成套设备结构

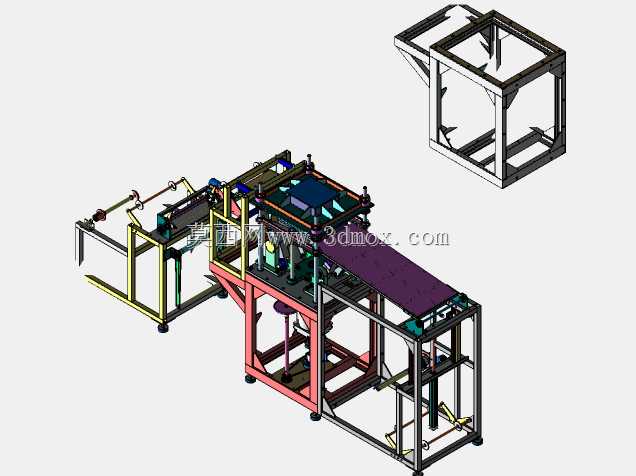

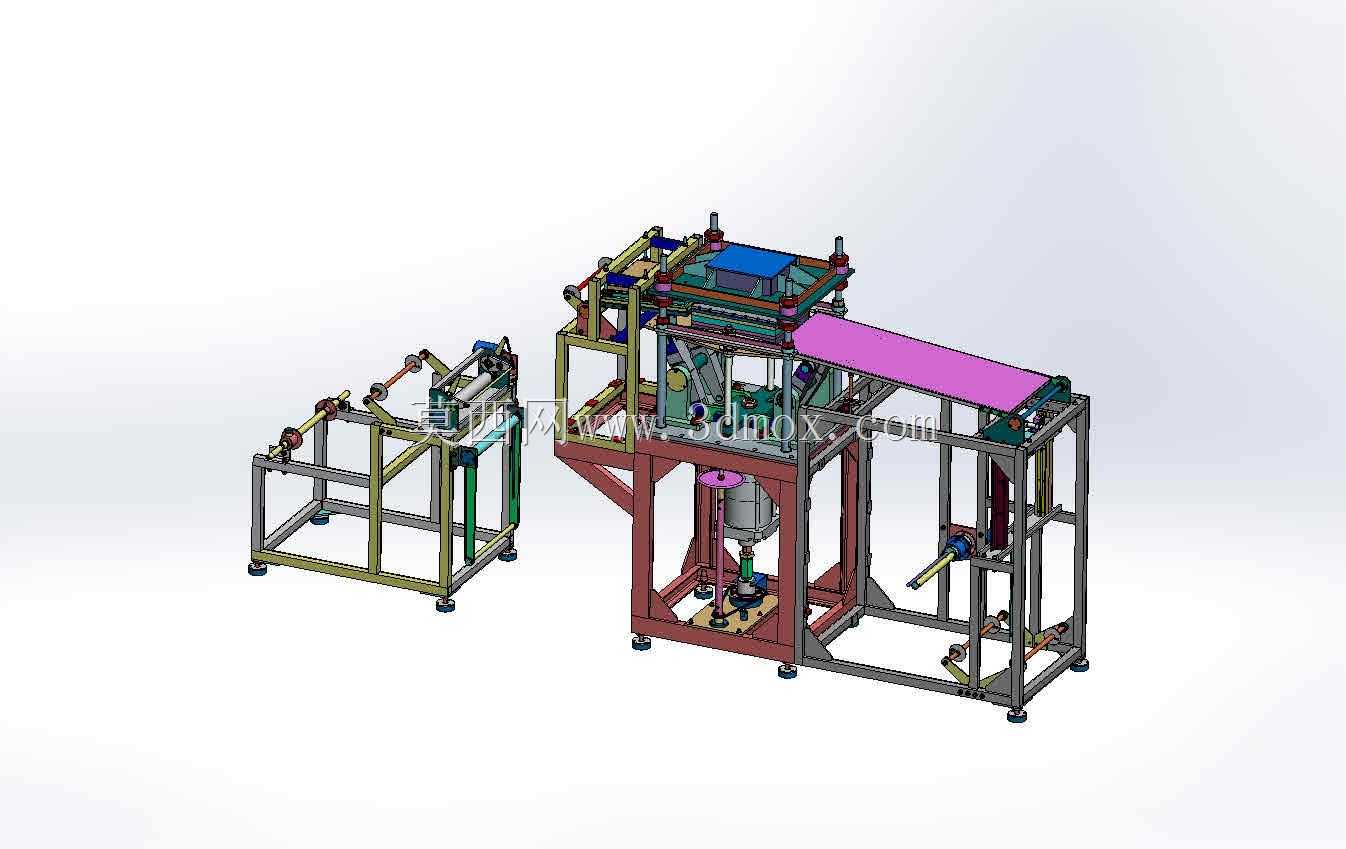

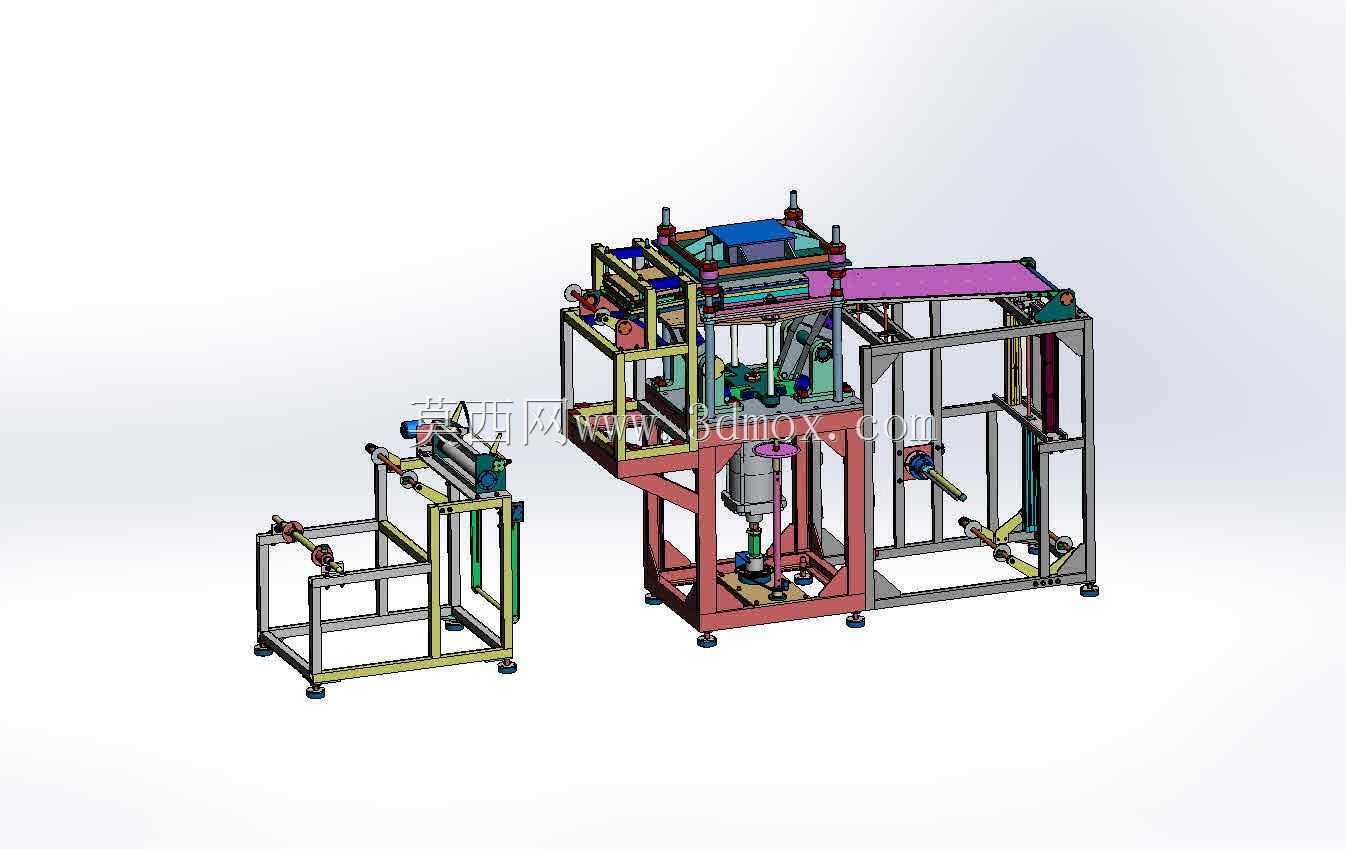

　　这套设备面向泡罩包装后端的冲切工序场景，常见于医药、食品、日化行业的铝塑泡罩包装产线，用来完成连续送进的泡罩带材的定长冲孔、分切作业，替代传统单工位手动冲切的低效模式，适配卷状连续泡罩来料的在线加工需求。从结构布局来看，整套设备分为三个功能段，最左侧为卷材放料架，采用框架式方管焊接结构，底部配置可调脚杯实现安装面的水平调平，架体上设置多组导向辊与张力调节摆臂，用来适配不同幅宽、不同厚度的泡罩卷材，放料端的阻尼机构可避免卷材松垂跑偏，保证带材进入主机段时张力恒定。中间主机段为核心冲切单元，采用红棕色方管焊接的一体式机架，机架底部预留了冲裁动力组件的安装空间，上部设置垂直导向的冲模安装位，冲切动作采用曲柄滑块机构实现垂直往复运动，

　　冲头与下模的配合间隙控制在0.02mm以内，可保证泡罩冲切边缘无毛刺、无连边，不会损伤泡罩内封装的物料。主机段上方设置多组压料辊，在冲切动作执行前将带材压紧定位，避免带材移位导致冲切位置偏差，冲切产生的边角料通过机架侧边的导料槽导出，可对接边角料回收装置。右侧为出料输送段，采用紫色的水平输送平台承接冲切完成的泡罩成品，平台侧边设置导向挡边，可根据泡罩成品的尺寸调整挡边间距，保证成品平稳输送至下一工序的接料位置，输送段下方设置传动辊组，通过同步带与主机动力端联动，保证送料、冲切、出料三个动作的节拍完全匹配，不会出现带材拉扯或堆料问题。设计过程中充分考虑了设备的安装边界，整套设备的横向总长度控制在3.2米以内，纵向宽度控制在1.

　　2米以内，高度不超过1.8米，可直接对接前端的泡罩成型、封装设备，不需要对现有产线做大规模改造，机架底部的脚杯调节行程为50mm，可适配车间地面±30mm的高度差，设备的所有动力输入轴、传动部件都设置在机架内侧，外侧加装防护盖板，避免生产过程中操作人员误触运动部件。在功能适配性上，这套设备可通过更换冲模、调整送料辊的间距，适配不同孔型、不同幅宽的泡罩带材加工，冲切节拍可通过调节动力端的转速在20-60次/分钟范围内调整，匹配不同前端产线的生产速度，导向辊采用包胶处理，不会刮花泡罩表面的铝箔或塑料膜层，张力调节机构采用弹簧自适应结构，不需要频繁手动调整张力参数，可适配不同卷径的来料，减少换卷时的调试时间。从结构刚性设计来看，

　　主机冲切段的机架方管壁厚不小于3mm，冲模安装板采用45号钢调质处理，避免长期冲裁作业导致的机架变形、冲模错位问题，所有转动副位置都配置了密封轴承，减少日常维护的润滑频次，设备的气路、线路都通过机架内部的线槽排布，外观整洁，也避免生产过程中物料掉落损坏管线。
