工业发泡生产用立式泡沫成型设备结构

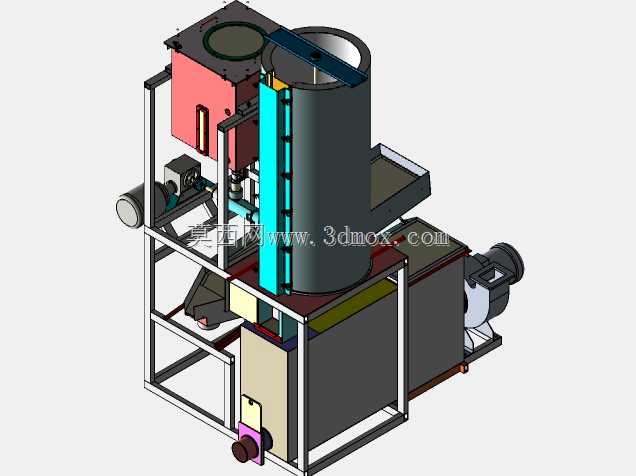

　　这套发泡设备的三维结构，核心面向泡沫制品生产车间的连续发泡工序，常见于包装缓冲材料生产、建筑保温泡沫预制、轻质填充颗粒加工的产线环节，区别于小型间歇式发泡装置，该结构采用立式分层布局，能在有限占地空间内完成原料预发、熟化输送、定量给料的连贯作业流程。从实际产线适配角度看，设备底部的输送段直接对接后续熟化仓或者成型机进料口，不需要额外增设中转提升机构，能减少泡沫颗粒在中转过程中的破损率，这也是设计时优先采用立式塔状结构的核心考量——利用重力完成物料从上到下的流转，降低额外动力输送带来的颗粒破碎问题。

　　设备的功能模块划分非常清晰，最上方的立式圆柱仓是原料预发后的暂存料仓，仓体顶部设置了排气与进料接口，侧面预留了料位检测的安装位，仓体下部连接的方形箱体是定量给料单元，内部集成了搅拌破拱机构，避免预发后的泡沫颗粒因为静电或者堆积出现架桥堵料的问题，给料单元下方的斜向输送段采用带挡边的皮带结构，能精准控制单位时间内的出料量，匹配不同产能的后续成型设备进料需求。设备底部一侧设置的离心风机单元，一方面负责给预发仓提供流化风，让颗粒在仓内保持悬浮状态避免结块，另一方面也能通过风送管路将不合格的结块颗粒输送至废料回收口，整套风路的接口都做了快拆结构设计，方便日常清理维护。

　　从结构设计思路来看，整套设备的承载框架采用标准矩形钢管焊接成型，所有模块的安装面都预留了螺栓调节长孔，能抵消焊接变形带来的装配误差，不需要在现场安装时进行大量的配焊作业。料仓与箱体的板材连接全部采用外翻边法兰结构，密封垫选用耐温的硅胶材质，既可以避免生产过程中颗粒从接缝处漏出，也能减少设备运行时的震动异响。设备的动力单元全部布置在框架的外侧低位，一方面降低整台设备的重心，提升运行稳定性，另一方面也方便日常检修时的拆装操作，不需要爬到设备上部就能完成电机、传动辊的维护更换。

　　关于安装边界的尺寸适配，这套设备的主体框架占地宽度在1.8米左右，长度方向包含输送段伸出部分总长约3.2米，设备最高点距离地面约4.2米，安装时需要在顶部预留0.8米的检修空间，用于进料管路与除尘管路的连接，设备底部需要做100mm厚的混凝土地坪，预埋四个M16的地脚螺栓来固定框架，避免风机运行时产生共震动。设备的进料口位于顶部料仓的侧上方，对接上游预发机的出料口时，需要保证管路的倾斜角度不小于45度，防止颗粒在管路内堆积堵料，底部输送段的出料口距离地面高度为1.2米，刚好匹配市面上主流泡沫成型机的进料口高度，不需要额外增设过渡接料斗。

　　在实际生产适配中，这套结构可以根据不同的泡沫原料特性调整参数，比如生产EPS包装材料时，可以将给料单元的搅拌转速调低，减少颗粒表面的摩擦起电，生产EPP高倍率泡沫时，可以加大底部流化风机的风量，让高倍率颗粒保持更好的悬浮状态。设备侧面预留的观察窗位置，刚好对应操作人员站立时的视线高度，不需要攀爬就能直接观察到仓内的物料状态，给料单元的检修门采用快拆压扣结构，清理内部结块时不需要拆卸大量螺栓，能大幅缩短日常维护的停机时间。整套结构的管路走线全部沿框架内侧布置，外侧没有裸露的线缆与气管，既符合车间的安全生产规范，也能避免生产过程中泡沫颗粒堆积在管路上造成清理死角。
