立式切屑撒布作业设备结构设计

　　该设备主要面向金属切削加工车间的切屑集中处置、物料均匀铺撒场景，可适配机加工产线末端的切屑转运后均匀布料需求，也可用于小型颗粒状工业辅料的定点定量撒布作业，解决人工铺撒切屑或颗粒物料时厚度不均、落点偏差大、作业效率低的实际问题。从结构布局来看，设备采用立式单立柱支撑形式，底部为十字形支撑脚结构，支撑脚与地面接触端设置平整贴合面，安装时无需额外浇筑预埋基础，仅需通过膨胀螺栓将支撑脚与硬化地面固定即可，整体安装边界占用地面投影尺寸不足0.8平方米，可灵活布置在车间通道旁、料仓上方或产线衔接工位，不会占用过多生产作业空间。立柱采用空心圆管结构设计，在保证整体支撑刚度的前提下降低设备自重，立柱底部与十字支撑脚采用焊接加筋板连接，

　　筋板沿立柱周向均匀布置4块，可承受上部作业机构运行时产生的动载荷，避免设备运行过程中出现立柱晃动、偏移的问题。立柱上部承载的作业平台采用框型焊接结构，平台框架由矩形型钢拼接而成，框架内部预留落料通槽，槽口位置正对下方撒布作业区域，切屑或待撒布物料可直接通过槽口下落至作业面。平台上集成布置有动力传动单元与物料撒布执行组件，动力端采用带传动结构，带轮外侧设置半封闭防护罩，避免运行过程中切屑、粉尘卡入传动带与带轮的啮合间隙，保障传动结构运行稳定性；传动链路末端连接撒布拨料机构，拨料机构的转动速度可通过调整带轮传动比进行适配，针对不同粒径、不同堆积密度的切屑或颗粒物料，可匹配对应的拨料转速，保证物料撒布的均匀度。

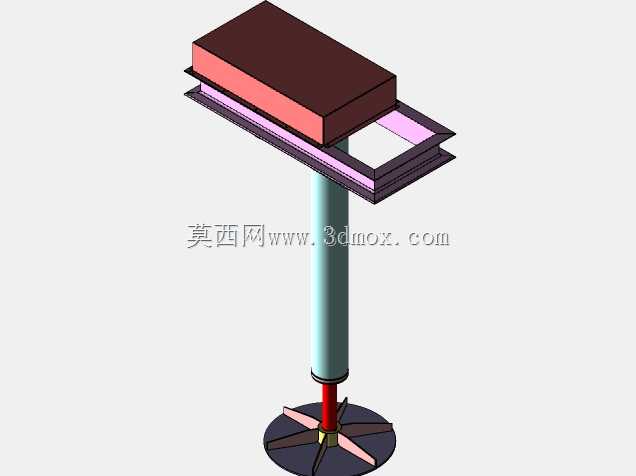

　　设备的撒布执行端位于立柱下部靠近支撑脚的位置，采用多叶片径向布置结构，叶片边缘做圆角钝化处理，避免拨送尖锐金属切屑时出现叶片卡滞、崩损的问题；当物料从上部平台落料槽下落至撒布端时，旋转的叶片会将物料沿周向均匀甩出，撒布覆盖半径可通过调整叶片转速进行调节，适配不同宽度的料床、收集箱或物料堆放区域的布料需求。从设计思路层面，该设备优先考虑了车间复杂工况下的运行可靠性，所有外露结构件均采用金属材质焊接成型，未采用易老化的塑料受力件，可适应车间内存在切削液飞溅、金属粉尘漂浮的作业环境；设备的动力单元与传动组件均布置在平台上部的较高位置，距离地面作业面有足够高度差，可避免地面积水、积屑堆积侵入运动部件，降低日常维护清理的频次。

　　结构设计过程中对各部件的安装定位做了冗余调整空间预留，上部平台与立柱的连接位置设置有可调紧固结构，可根据实际作业的落料高度需求，调整平台在立柱上的固定高度，适配不同高度的接料设备或料堆高度；撒布叶片与立柱的连接端采用快拆式紧固结构，当叶片出现磨损后，无需整体拆解设备即可单独更换受损叶片，降低后期运维的配件成本与停机时间。设备整体的重心沿立柱轴线垂直向下，十字支撑脚的外伸长度经过配重核算，即使上部平台搭载满重量的物料，设备整体的抗倾覆系数也能满足车间作业的安全要求，无需额外加装辅助配重块。在实际应用中，该设备可直接对接切屑输送机的出料端，将输送机输送来的团状切屑打散后均匀撒布到切屑收集箱内，避免切屑在箱内局部堆积导致的箱体容积利用率不足问题；也可用于铸造车间型砂辅料的均匀铺撒、热处理工序淬火介质覆盖剂的定点撒布等场景，通过更换不同间隙的拨料叶片，即可适配不同物料的撒布作业需求，结构通用性较强。
