锅炉管道蒸汽清洗作业装置结构设计

　　在工业锅炉长期运行场景中，换热管路内壁会持续堆积水垢、氧化锈蚀层与燃烧残留杂质，这类附着层会大幅降低管路换热效率，甚至造成管路通径缩窄、局部过热爆管的安全隐患，传统的机械刮削、化学药剂冲洗方式要么存在清理死角，要么会带来废液处理的额外成本，还可能对管壁造成腐蚀损伤，而蒸汽清洗装置正是针对这类痛点开发的管路维护专用设备。这套装置的核心作业逻辑是依托高温高压蒸汽的溶胀、冲击作用，将管壁附着的垢层软化剥离，再随冷凝水流出管路，整个作业过程不需要额外添加化学药剂，也不会对金属管壁造成硬性刮擦损伤，适配电站锅炉、工业供热锅炉、船舶蒸汽锅炉等多种场景下的直管段内壁清理作业，尤其适合内径在50-150mm区间、长度不超过8米的水平或竖直布设管路。

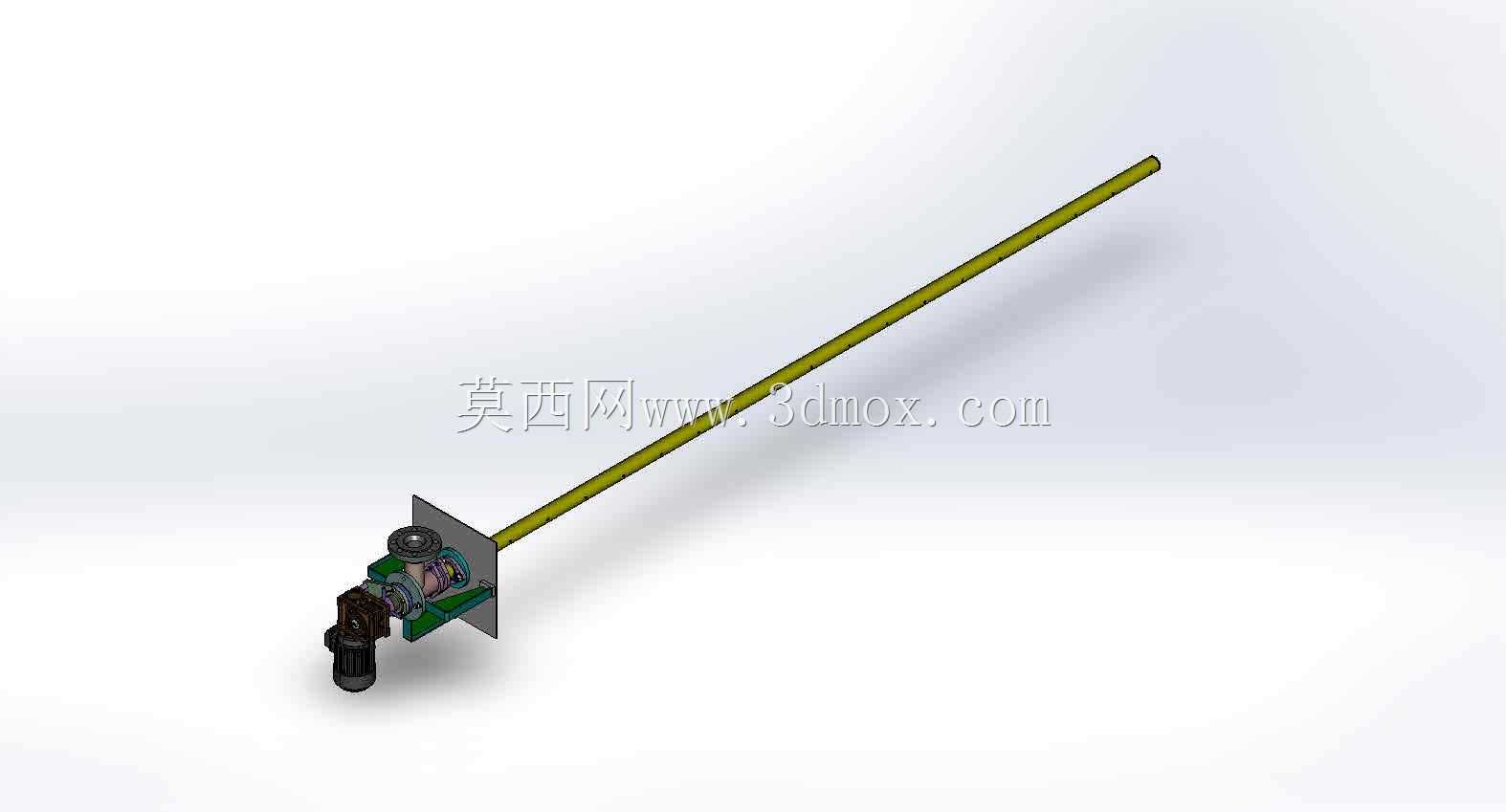

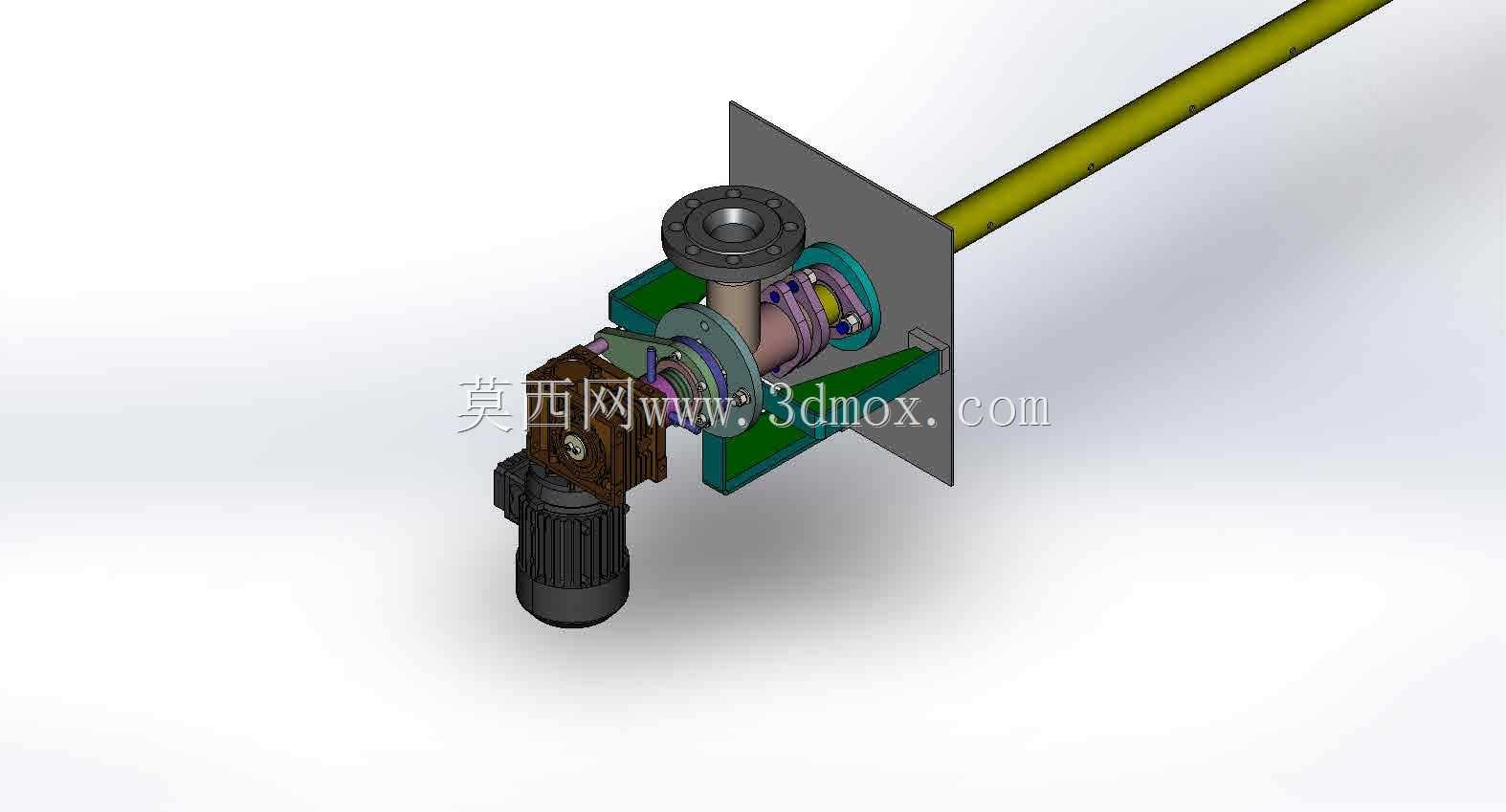

　　从结构设计层面来看，整套装置分为外置驱动单元、长杆输送组件、蒸汽喷射端头三个核心部分，外置驱动单元集成了蒸汽接入阀组、旋转驱动机构与安装固定板，安装固定板上预设了四个螺栓固定孔，作业时可直接固定在锅炉管路的端部法兰或检修口位置，不需要额外搭建复杂的支撑工装，固定板与管路端面的贴合面加装了耐高温密封垫，避免作业过程中蒸汽从检修口反向溢出造成人员烫伤。长杆输送组件采用分段式空心金属杆设计，单段杆长1.5米，可根据待清洗管路的实际长度快速拼接接长，杆体内部为蒸汽输送通道，外部做了防滑耐磨涂层处理，杆体与驱动单元的连接位置设置了旋转密封结构，可在杆体持续旋转的同时保证高压蒸汽不会从连接位置泄漏，

　　驱动单元可带动长杆以每分钟30-60转的速度匀速旋转，配合人工缓慢推送杆体深入管路，保证喷射端头的蒸汽可以360度覆盖管壁所有位置，不会出现清理盲区。蒸汽喷射端头采用偏心斜孔设计，三个喷孔沿端头圆周方向均匀布设，喷孔轴线与杆体轴线呈15度夹角，蒸汽喷出时会产生反向的周向推力，配合驱动单元的旋转动作可进一步提升对垢层的冲击剥离效果，端头最前端设置了圆滑导向头，在推送过程中遇到管路轻微变形或焊瘤位置时可自动导向，不会出现卡滞或刮伤管壁的问题。在安装边界设计上，整套装置的外置驱动单元整体尺寸控制在300250200mm以内，重量不超过12kg，单人即可完成搬运与安装固定，长杆拼接后的整体直线度公差控制在每米1mm以内，

　　避免长杆深入管路后出现甩动碰伤管壁的问题，蒸汽接入端采用标准DN15快插接头，可直接对接现场的高压蒸汽管路，不需要额外转换接头。实际作业过程中，操作人员只需要在安装固定好装置后，打开蒸汽阀组调整蒸汽压力到0.8-1.2MPa区间，启动旋转驱动后匀速将长杆向管路内部推送，推送速度控制在每分钟0.5米左右，待杆体推送至管路末端后再匀速拉出，即可完成单根管路的清洗作业，相比传统清洗方式作业效率可提升60%以上，清洗后的管壁清洁度可达到Sa2.5级要求，不会残留垢层或清洗介质。设计过程中针对长杆的挠度变形做了专门的仿真校核，当杆体伸出长度达到8米时，在自重与旋转离心力作用下的最大径向变形量不超过5mm，完全适配常规锅炉管路的内径间隙，不会出现杆体弯曲卡滞的问题，所有与蒸汽接触的零部件均采用304不锈钢材质制作，可长期耐受高温高湿环境下的氧化腐蚀，密封件采用氟橡胶材质，耐受温度可达200摄氏度，满足高压饱和蒸汽的作业工况要求。
