敞车储风缸水压测试工装结构设计

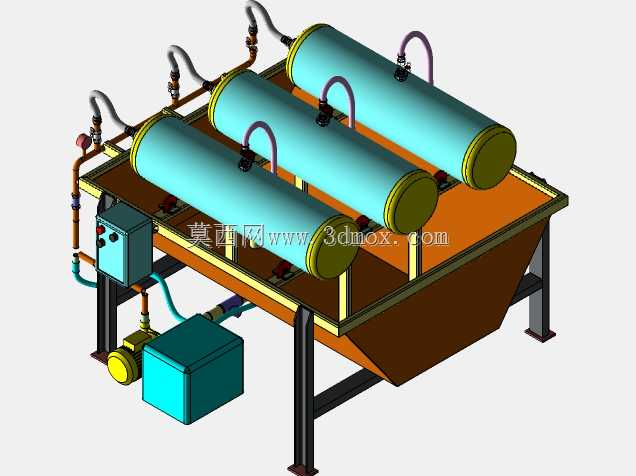

　　这套工装针对铁路敞车制动系统储风缸的出厂承压检测环节设计，核心解决敞车半编组段多只储风缸同步完成水压密封试验的作业需求，替代传统单缸逐次测试的低效模式，适配车辆段修、新造储风缸入厂检验的现场作业场景。整套结构采用型钢焊接成型的落地式机架作为承载主体，机架上层设置三组平行的储风缸定位支座，支座型面匹配储风缸的圆柱外径，端部设置可快速锁紧的端盖压头，压头内置进水通路与压力检测接口，可同时对三只同规格储风缸完成装夹定位，装夹时无需额外吊装辅助，作业人员可通过侧面的快锁手柄完成压头的进给与锁紧，单批次装夹耗时较传统工装缩短60%以上。机架下层为倾斜式集水槽结构，槽体向一侧设置排污出口，试验过程中产生的溢水、泄压排水可直接汇入槽体集中排出，

　　避免作业地面积水影响操作安全，集水槽下方预留动力单元安装空间，集成了试压泵、控制阀组、流体过滤组件与电气控制箱，试压泵出口通过并联管路分别连接三组压头的进水通路，管路上设置独立的截止阀与压力表，可单独控制单只储风缸的试压流程，也可同步开启完成同压力等级的批量测试。管路设计时充分考虑水压试验的压力波动特性，所有连接管路采用硬管加柔性接头的组合配置，在泵出口位置设置蓄能阻尼器，抵消试压泵启停产生的压力脉冲，避免压力检测数值出现大幅跳变，影响试验结果判定。储风缸定位支座的高度经过人机工程校核，作业人员站立操作时无需弯腰即可完成管路对接、压头锁紧的全部动作，机架底部设置可调式支撑脚，可根据现场地面平整度调整机架水平度，

　　避免储风缸装夹后出现偏心受力，导致密封端面渗漏影响测试结果。整套工装的安装边界充分考虑车间作业通道的尺寸限制，整体宽度控制在1.8米以内，长度适配三只储风缸的轴向尺寸，预留0.4米的操作维护空间，可直接放置在常规检测工位使用，无需额外开挖基础或做地面固定。电气控制箱设置在机架侧方的易操作位置，面板上集成了压力显示、泵组启停、泄压控制的操作元件，内置压力联锁保护程序，当试验压力超过设定阈值时自动切断泵组电源并开启泄压通路，避免超压损坏储风缸本体或工装结构。在管路布局上，所有进水、排水管路均沿机架型钢内侧走线，通过管卡固定，避免管路外露受到磕碰损坏，同时在管路最低位置设置排空阀，试验完成后可排尽管路内残留的积水，

　　防止冬季低温环境下管路冻裂。这套工装的设计核心是兼顾测试效率与操作安全性，所有承压部件均按照1.5倍的试验压力做强度校核，焊接机架经过时效处理消除焊接应力，长期使用不会出现变形导致的定位精度下降，适配铁路敞车储风缸定期检修、新件验收的水压试验作业要求，可稳定完成储风缸的强度测试、密封性能检测全流程作业，测试过程中无需反复拆装管路与吊装工件，大幅降低作业人员的劳动强度，同时集水结构的设计也改善了试压作业的现场环境，避免积水带来的安全隐患。
