轨道车辆底盘静液压动力集成装置

　　这套动力集成装置主要适配干线轨道客运车辆的车下吊装布局，整套单元采用框架式集成安装结构，所有功能部件均预先固定在统一的承载框架上，可直接与车体底架的安装吊点对接，无需现场二次拆分管路与线路，能大幅缩短车辆段的组装与检修工时。从实际应用场景来看，该装置承担着车辆非走行牵引类的全部动力输出职能，既为车载空调系统、制动风源系统、冷却循环系统提供稳定的动力输入，也可在车辆主牵引系统待机时，为车载辅助用电设备提供动力支撑，是保障车辆停靠站点时车内配套功能正常运转的核心单元。整套装置的核心动力源为390kW级静液压动力单元，动力输出路径经过多轮优化，动力从弹性联轴器输出后直接对接齿轮箱输入端，齿轮箱采用分腔式结构设计，

　　不同输出轴分别匹配空气压缩机、液压油泵、冷却水泵的额定转速区间，避免了额外加装变速机构带来的传动损耗与空间占用。油、水、气三类介质的管路布局采用分层排布设计，高温介质管路与低温介质管路之间预留足够的散热间隙，中冷器单元布置在框架迎风侧，车辆运行时的迎面风可直接带走增压空气的热量，无需额外增设独立的散热风道，有效压缩了整套装置的纵向安装尺寸。弹性联轴器的选型充分考虑了轨道车辆运行时的振动工况，可抵消动力单元启停与线路颠簸带来的轴向、径向窜动，避免刚性连接带来的齿轮箱输入端轴承异常磨损问题。空气压缩机单元采用侧挂式安装布局，与主框架之间设置橡胶减震垫，将压缩机工作时的高频振动隔绝在框架局部，避免振动传递至车体影响车内乘坐舒适性。

　　液压系统的阀组全部集成在齿轮箱侧方的安装座上，管路采用硬管定型布局，减少软管接头数量，从设计层面降低长期运行后的管路渗漏风险。整套装置的安装边界充分考虑了车下设备的限界要求，框架所有外凸部件均做了倒角处理，最外侧轮廓完全符合轨道车辆车下设备的安装限界规范，与相邻的车下油箱、蓄电池箱、制动单元之间预留了足够的检修操作空间，日常维护时无需拆卸相邻设备即可完成滤芯更换、油液检查、管路紧固等常规操作。框架的承载梁采用标准型钢焊接成型，焊接位置均做了应力消除处理，可承受车辆运行过程中纵向、横向的冲击载荷，所有安装吊点的位置精度控制在毫米级，确保与车体底架安装座的无应力对接。冷却系统的水套与油冷器采用集成式设计，共用一组散热风扇，

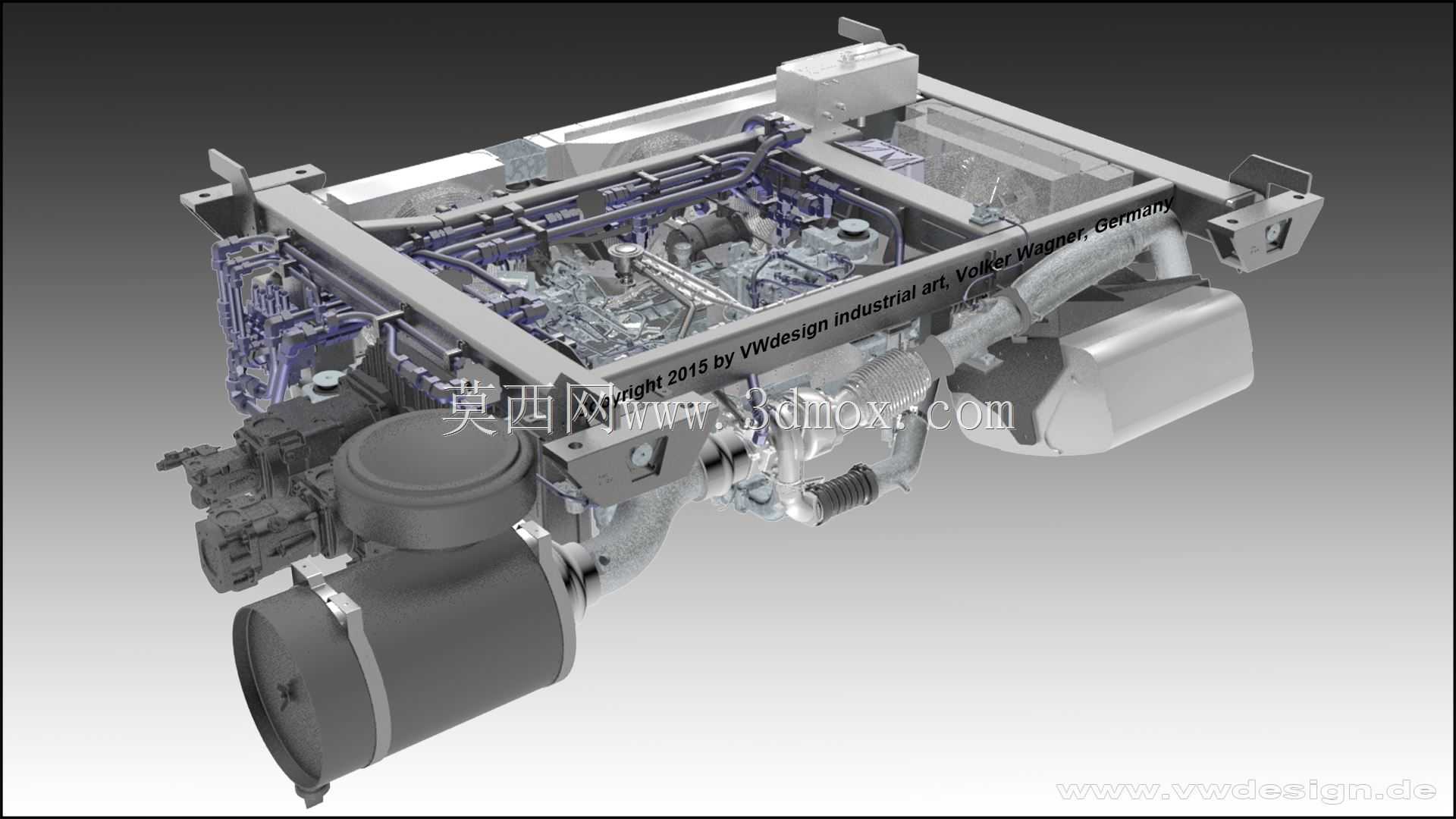

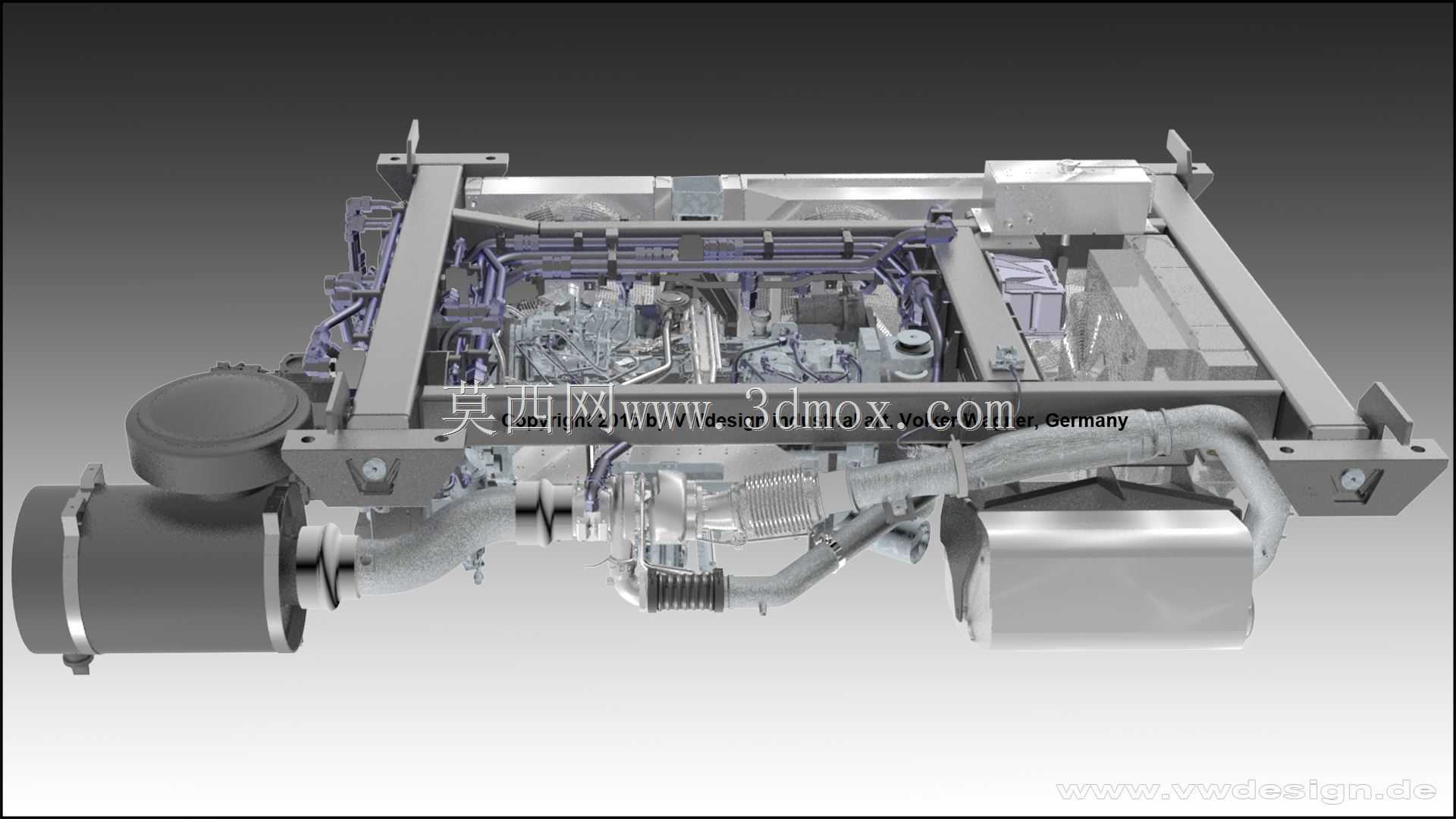

　　风扇的驱动路径直接从齿轮箱取力，无需额外配置驱动电机，进一步降低了整套装置的电能消耗。进气系统的空滤单元布置在框架端部的高位位置，可减少车辆运行时卷起的沙尘进入进气道，延长滤芯的更换周期。排气侧的波纹管采用多层不锈钢结构，可吸收动力单元热胀冷缩带来的管路位移，避免长期运行后管路出现开裂漏气问题。从建模逻辑来看，整套模型完全按照实际装配层级搭建，每个部件的安装接口、连接紧固件的位置、管路的走向都与实际产品保持一致，可直接用于车下设备布局的干涉检查、安装工艺模拟、检修路径验证等工作，也可作为轨道车辆辅助动力系统教学演示的具象化载体，帮助设计人员快速掌握集成式动力单元的布局逻辑与设计要点。
