敞车枢轴中间梁焊接组对工装

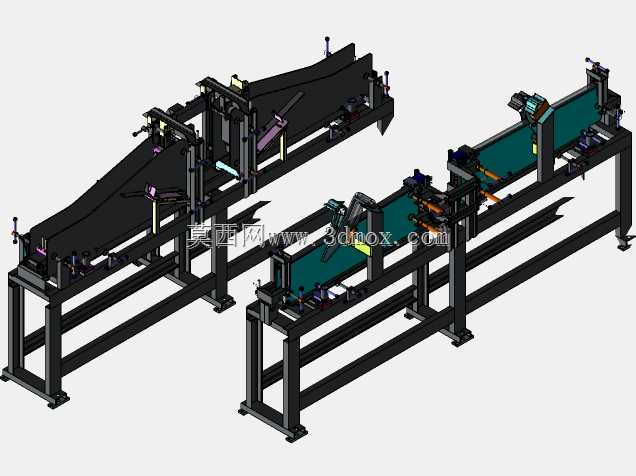

　　这套工装主要服务于铁路敞车制造环节中，枢轴与中间梁的组对焊接工序，是敞车车体钢结构装配线上的核心定位工装之一。敞车作为铁路货运的主力车型，其走行部与车体连接的中间梁、枢轴部件的组对精度直接影响整车运行的稳定性与服役寿命，传统人工划线组对的方式不仅效率低下，且组对间隙、形位公差难以稳定控制，容易出现焊接后变形超差、后续装配干涉的问题，这套工装正是针对该工序的痛点设计。从结构布局来看，整套工装采用双工位并行排布，单工位长度适配敞车中间梁的标准加工长度，整体框架采用矩形型钢焊接成型后做去应力处理，底部设置可调式支撑脚杯，可适应车间地面的不平整度，保证工装基准面的水平度控制在0.1mm/m以内，安装时无需预埋地脚螺栓，

　　可根据产线布局调整位置，适配不同节拍的生产需求。每个工位沿梁体长度方向设置多组定位夹紧单元，靠近枢轴安装位的端部设置固定式定位靠山，靠山的定位面经过精加工处理，与梁体端面的贴合度不低于85%，保证梁体轴向定位的准确性；梁体腹板位置设置侧向夹紧机构，采用螺旋压紧与气动辅助夹紧结合的方式，既保证足够的夹紧力避免焊接过程中工件移位，又能快速装卸工件，减少辅助作业时间。针对枢轴的安装定位，工装设置了专用的枢轴定位座，定位座与工装框架之间采用销钉定位、螺栓连接的结构，可根据不同型号敞车的枢轴尺寸更换定位套，适配多规格产品的组对需求，定位座上设置有同轴度检测基准块，组对完成后可直接通过百分表打表检测枢轴与梁体的垂直度、同轴度，

　　无需二次转运到检测工位。工装的上部设置有可翻转的压臂结构，压臂上配备多个可调式压头，压头采用聚氨酯包胶材质，避免压紧过程中划伤梁体的金属表面，压臂的翻转角度经过优化，工件吊装上下料时不会产生干涉，压臂锁紧后可提供足够的下压力，抵消梁体焊接过程中产生的角变形。在焊接作业的避让设计上，所有夹紧单元的位置都经过焊接路径模拟，与常规的气体保护焊焊枪路径保持足够的安全距离，工人在进行连续焊接时无需频繁拆卸夹紧机构，可一次性完成所有主焊缝的焊接作业，减少焊接停顿产生的焊接缺陷。考虑到焊接车间的作业环境，工装所有的气动管路都内置在框架型钢内部，避免焊接飞溅损坏管路，所有的运动配合面都设置有防尘护板，减少焊接烟尘、

　　金属碎屑进入配合间隙导致的机构卡滞，日常维护仅需定期在润滑点加注润滑脂即可，维护成本极低。双工位的设计可实现一个工位进行焊接作业时，另一个工位完成工件的吊装、定位、预夹紧，两个工位交替作业，可将单根梁体的组对焊接辅助时间压缩40%以上，大幅提升该工序的生产效率。从精度控制角度，工装所有的定位基准面都采用数控龙门铣一次性加工成型，整体形位公差可保证梁体组对后，枢轴安装面的平面度不超过0.2mm，枢轴与梁体纵向中心线的对称度不超过0.3mm，完全满足铁路车辆制造的相关行业标准要求，组对完成后的工件焊接变形量可控制在工艺允许范围内，后续仅需少量的矫正工作量即可进入下一道工序。工装的框架侧面设置有工件存放的临时支撑位，可放置待安装的枢轴、紧固件等小零件，减少工人取件的走动距离，优化作业动线。
