敞车枢轴梁气动焊接工装结构设计

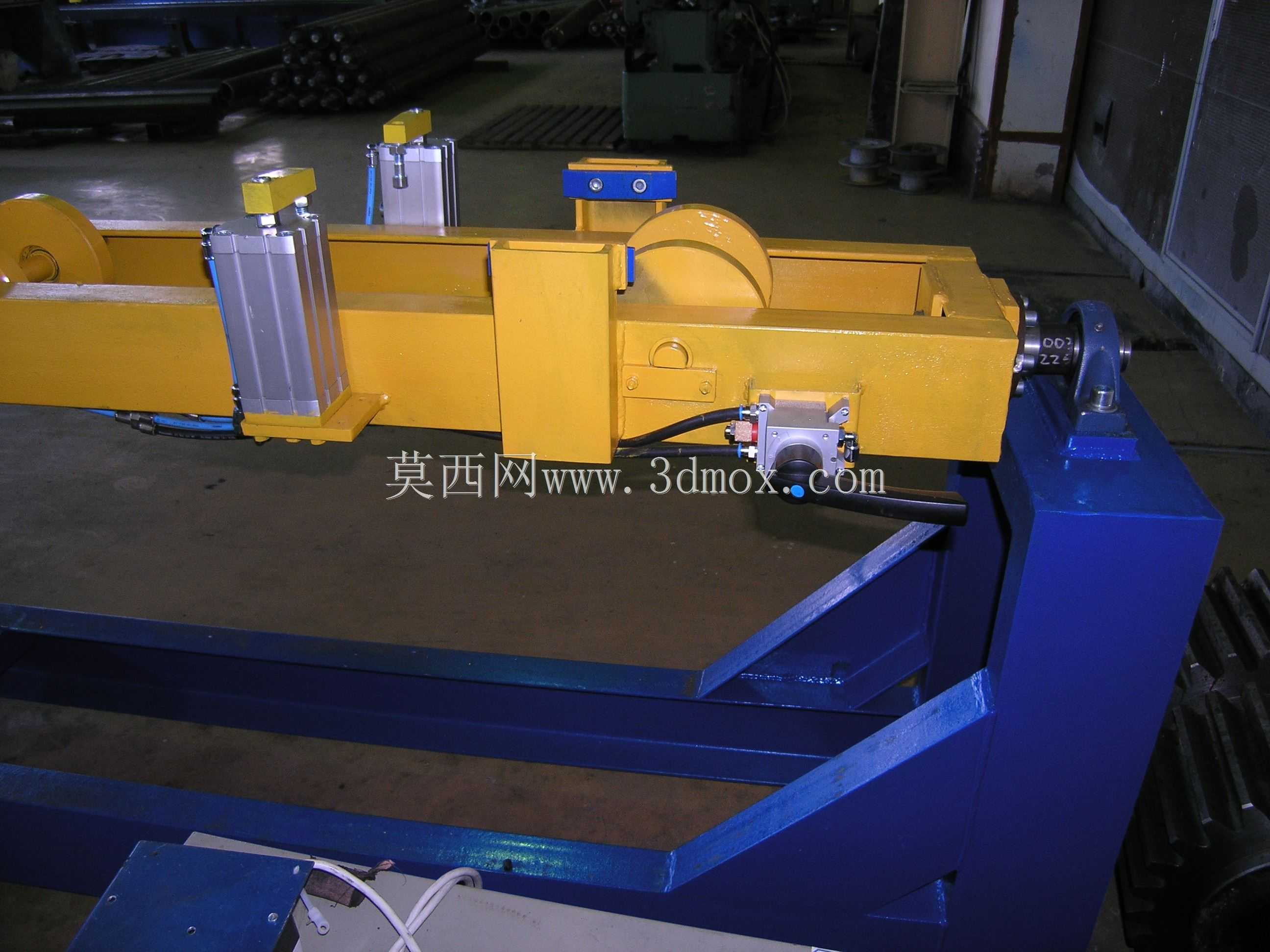

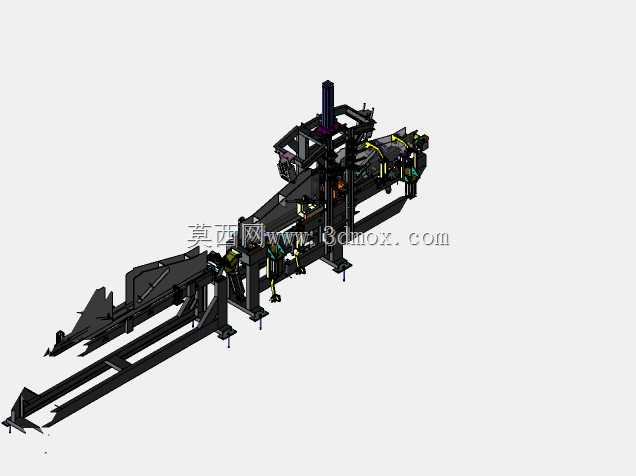

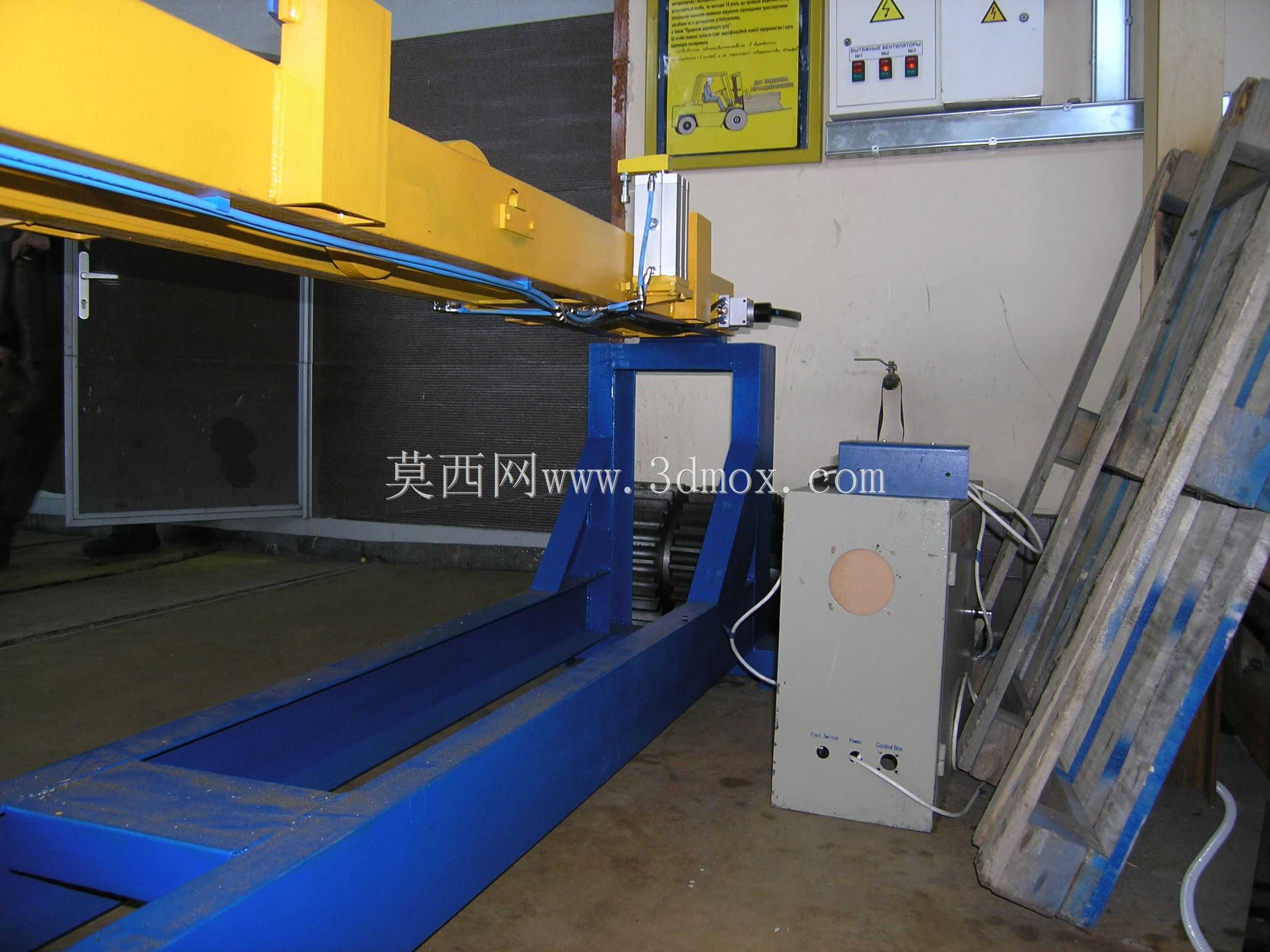

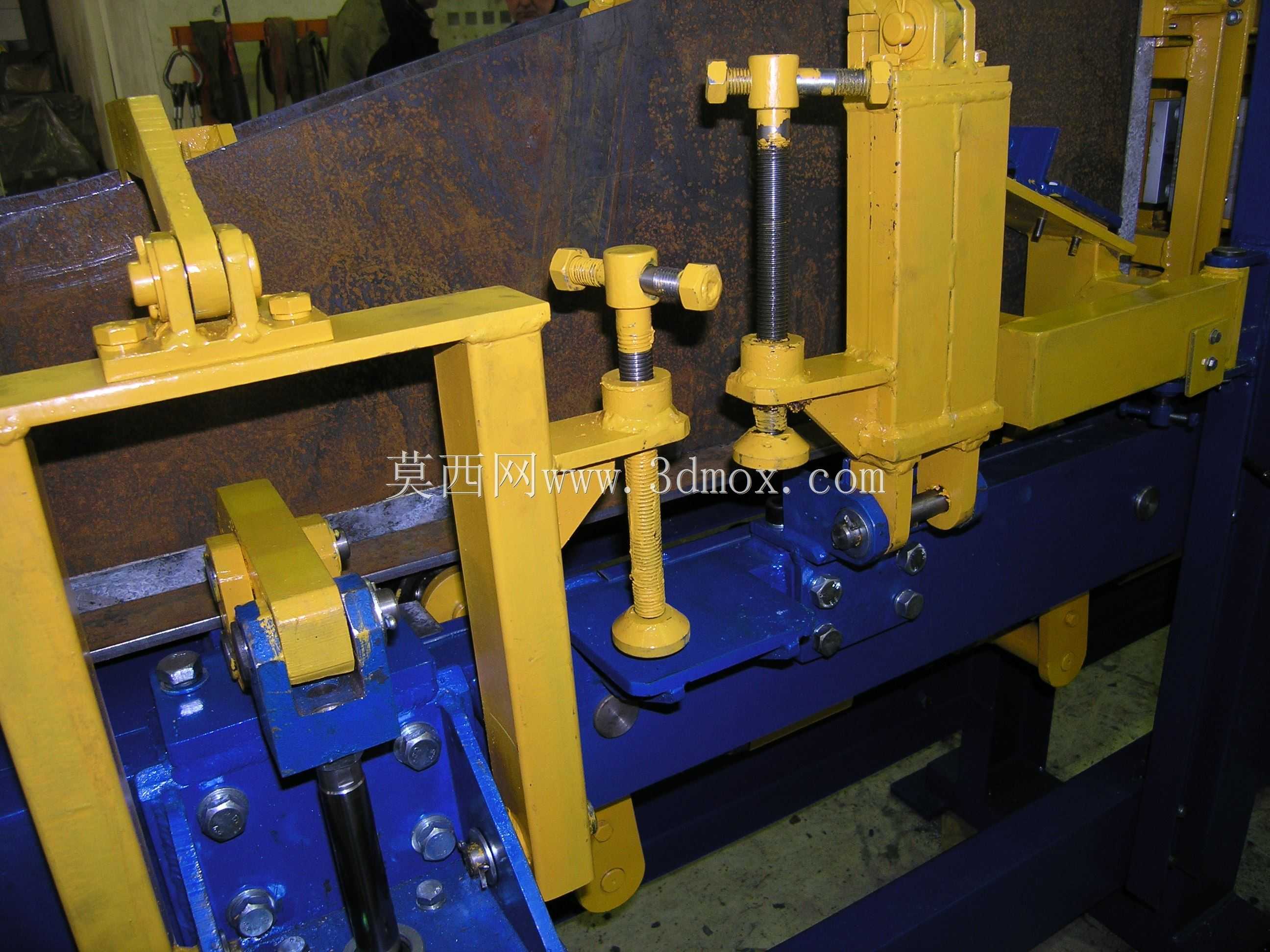

　　在铁路货车制造与检修环节，敞车作为承担散料、大宗货物运输的主力车型，其走行部连接构件的加工精度直接决定车辆运行的稳定性与服役寿命，枢轴梁作为转向架与车体连接的核心承载梁体，焊接工序的形位公差控制一直是产线工艺优化的重点。这套气动焊接工装正是针对敞车枢轴梁的组焊工序开发，核心作用是在焊接作业全过程中对梁体各组成板材、型材进行精准定位与刚性压紧，抵消焊接热输入带来的变形量，保证焊后构件的尺寸精度满足装配要求。从结构布局来看，工装采用长条形整体焊接底座作为承载基础，底座沿梁体长度方向布置多组可调支撑座，支撑座的高度可根据不同批次梁体的下料公差进行微调，支撑面镶嵌耐磨合金块，避免长期使用后出现磨损凹陷导致定位基准偏移。

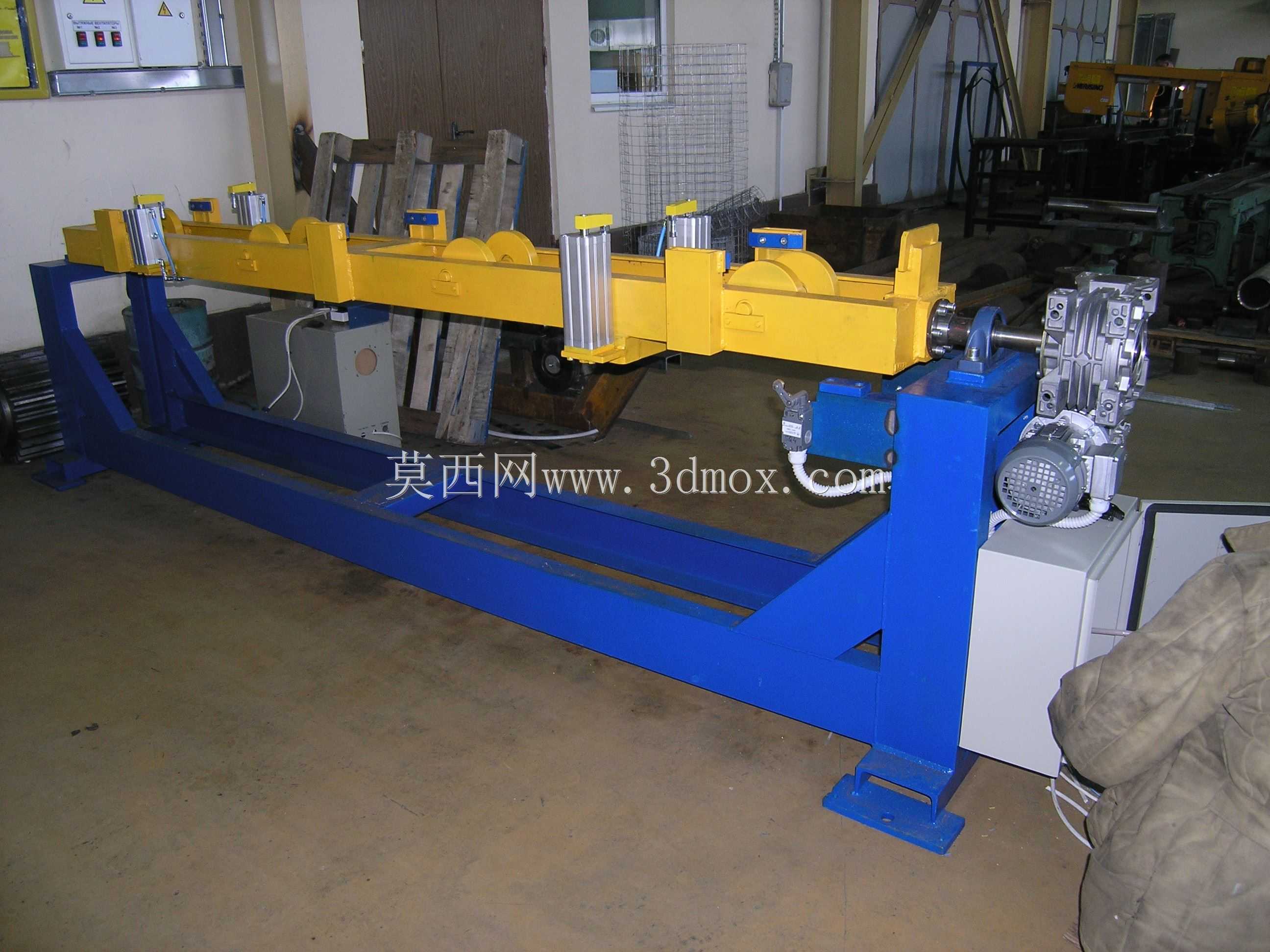

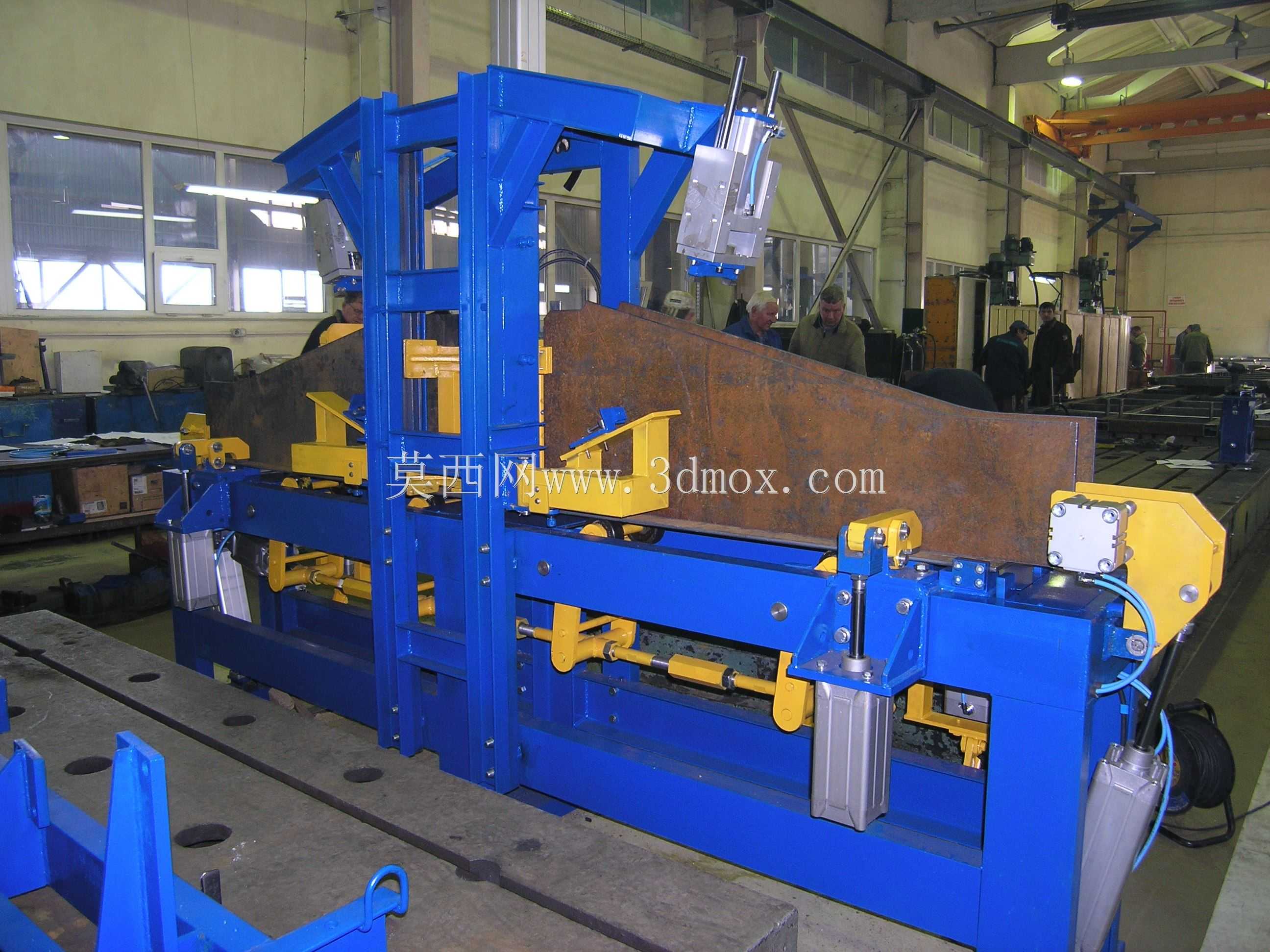

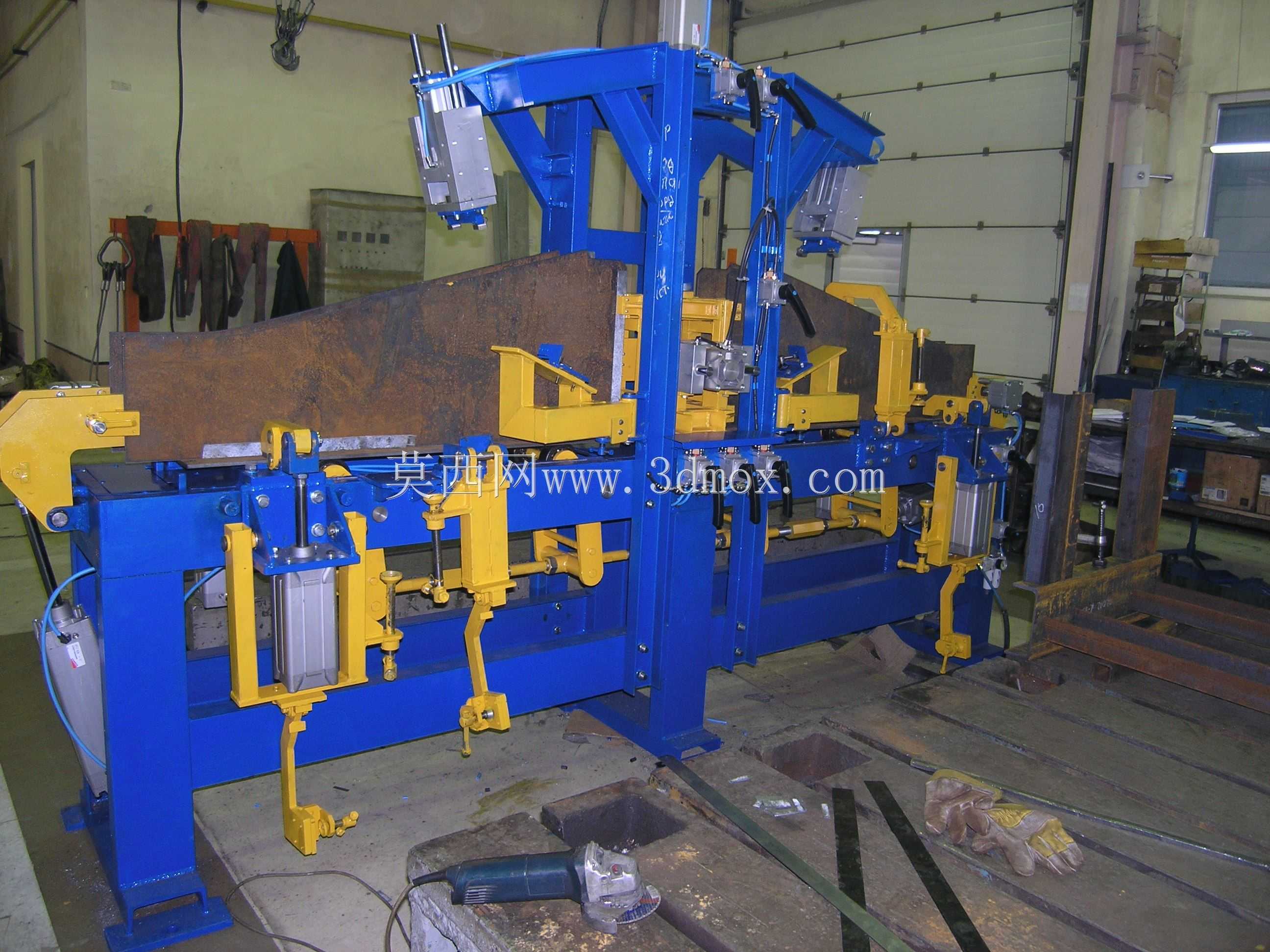

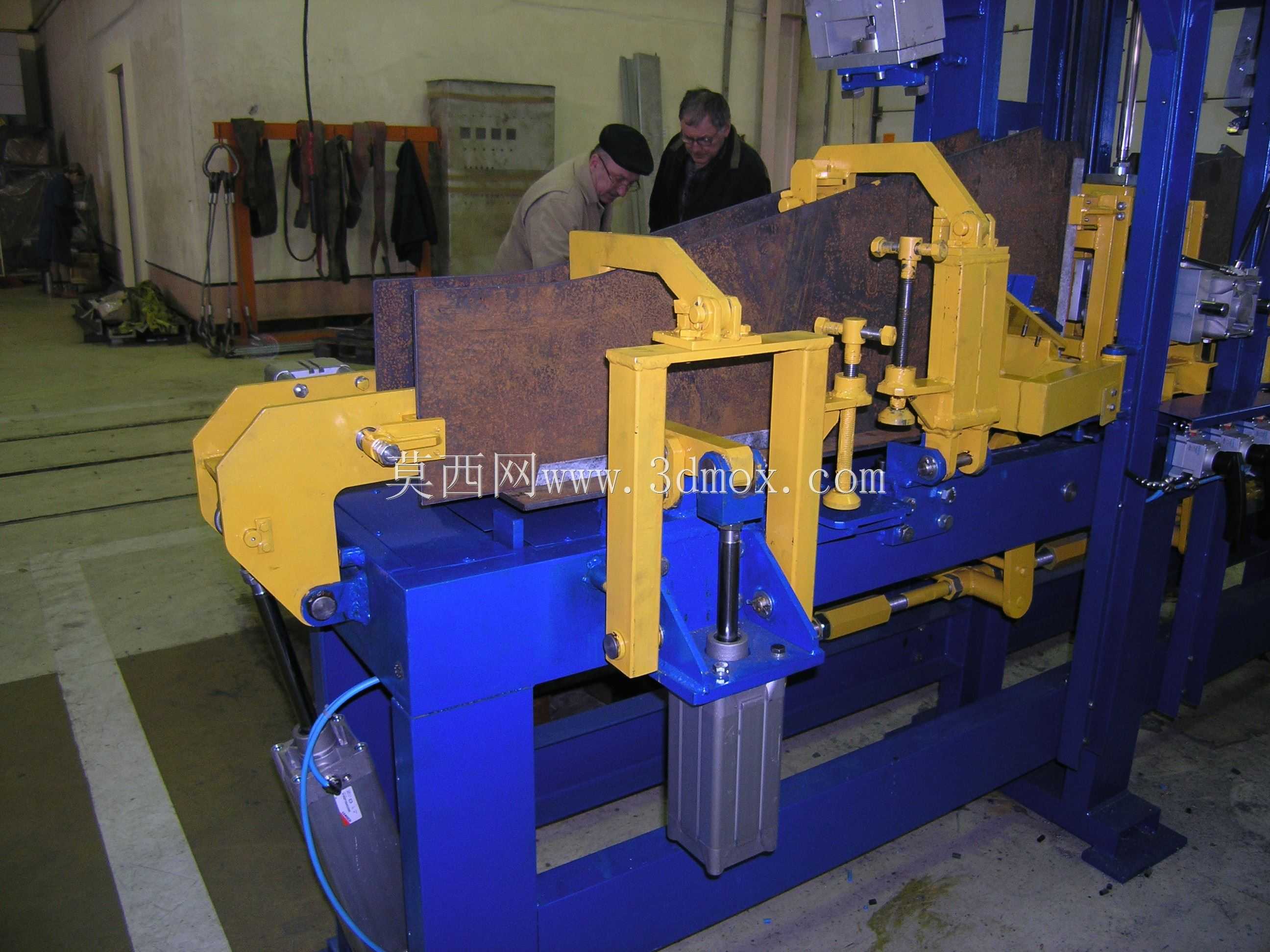

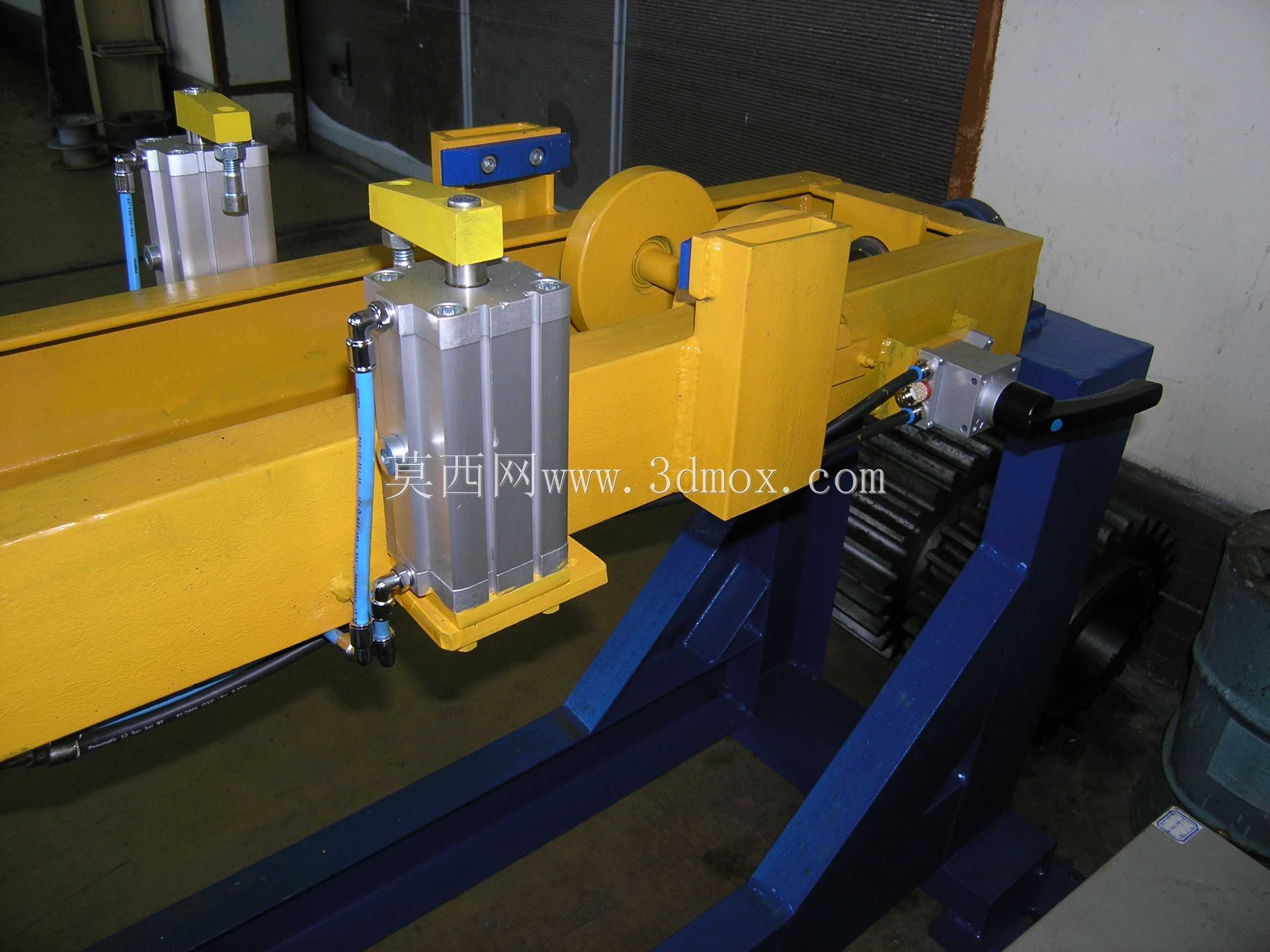

　　沿底座长度方向排布的气动压紧单元采用杠杆式压臂结构，气缸选型匹配焊接车间的常规气源压力，压头位置覆盖梁体的翼缘、腹板拼接位置，每个压紧单元的压紧力可通过气源处理件单独调节，避免薄壁板材被压溃变形，同时保证厚板拼接位置有足够的压紧力消除拼接间隙。工装的定位结构分为端部定位与侧向定位两部分，端部设置固定挡块作为梁体长度方向的基准，侧向定位销对应梁体上的预制工艺孔，插入后可限制梁体的横向窜动与绕轴向的转动，所有定位元件均采用快换式结构，当定位面出现焊渣粘附、磨损超差时可快速更换，无需整体拆解工装。考虑到焊接作业的现场环境，整套工装的气动管路全部采用金属护套防护，布置在底座的内腔走线槽内，避免焊接飞溅烫伤管路，

　　气缸活塞杆位置加装耐高温防尘套，阻挡焊渣、粉尘进入气缸密封件导致的漏气故障。工装的安装边界充分匹配现有焊接工位的场地条件，底座底部设置可调垫铁与地脚螺栓安装孔，可直接固定在车间的混凝土地面上，整体宽度控制在常规焊接操作位的作业范围内，操作人员可在工装两侧同时开展焊接作业，无需额外拓宽工位空间。在设计逻辑上，这套工装优先考虑了装夹效率，所有气动压紧动作可通过集中控制阀组一键操作，相比传统的螺栓压板装夹方式，单根梁体的装夹辅助时间可缩短六成以上，同时压紧力的一致性远高于人工手动压紧，能有效减少因装夹力不均导致的焊接变形离散性。针对枢轴梁焊接过程中容易出现的角变形、波浪变形，工装在梁体腹板的对应位置设置了反变形支撑块，

　　反变形量根据前期焊接工艺试验的实测变形数据设定，焊后松开夹具时梁体的变形量刚好回弹至公差允许范围内。工装的结构件全部采用型材与钢板焊接而成，焊后经过去应力退火处理，再进行整体机加工保证各安装面的平行度与垂直度，长期使用过程中不会因为残余应力释放导致工装整体精度下降。在实际使用场景中，这套工装可适配同系列不同长度规格的敞车枢轴梁组焊作业，只需调整部分定位块与压臂的安装位置即可完成换型，无需重新制作整套工装，能有效降低多品种小批量生产模式下的工装投入成本。作业时，操作人员先将各组成梁段吊至工装支撑座上，靠紧端部定位挡块后插入侧向定位销，启动气动阀组完成所有点位的压紧，即可按照工艺要求开展点焊与满焊作业，焊接过程中工装的刚性结构可有效约束梁体的热变形，焊后待构件冷却至室温再松开压紧装置，即可吊出焊完成品转入下一道工序。
