三菱HK-KT7M3UW伺服电机三维结构

　　在自动化产线的运动控制环节里，伺服电机是决定定位精度、动态响应能力的核心执行元件，这款HK-KT7M3UW型伺服电机的三维结构，完全还原了实物的装配关系与安装边界，能直接用于设备布局阶段的干涉校验、连接部件的适配设计。从实际应用场景来看，这类小惯量伺服电机常被用在3C电子装配设备的进给轴、小型包装机械的拉膜机构、半导体检测设备的位移平台上，这类场景对电机的安装空间占用、输出轴同轴度、接线端布局都有极严苛的要求，建模时完全按照实物的装配公差逻辑还原，没有做简化失真处理。

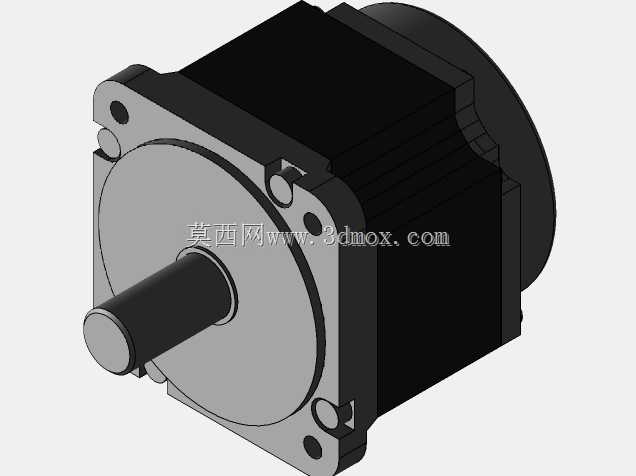

　　先看安装边界的设计，电机主体的方形安装法兰预留了四个沉头安装孔，孔位的中心距、沉孔深度都和实物一致，做设备安装板设计时可以直接调用孔位参数，不需要反复核对样本。输出轴采用单键连接结构，轴伸长度、轴径、键槽的宽度与深度都严格匹配实物尺寸，设计联轴器、同步带轮等连接部件时，能直接完成配合公差的校验，避免出现装配时轴孔不匹配、键槽错位的问题。电机尾部的编码器端盖做了圆弧过渡处理，端盖的直径、突出主体的长度都精准还原，做设备尾部空间布局时，能准确预留编码器接线、散热的空间，不会出现和设备护板、走线槽干涉的问题。

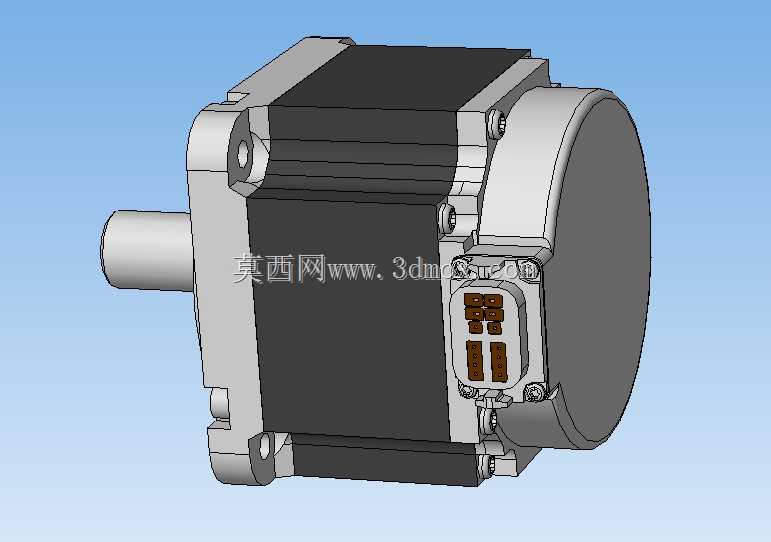

　　侧面的接线端子座是建模时重点还原的部分，端子座的凸起高度、接口排列顺序、固定螺丝的位置都和实物一致，两个并排的接线接口分别对应动力线与编码器线，设计走线时可以直接根据端子座的朝向确定线缆弯折半径，避免实际装配时出现线缆弯折过度、接头无法锁紧的问题。电机外壳的散热筋结构没有做省略处理，沿壳体轴向分布的散热筋凸起高度、间距都和实物一致，做热仿真分析时可以直接导入模型，评估电机在持续运行工况下的散热效率，不需要额外重构散热结构。

　　从设计思路上看，这款电机的结构完全围绕小空间安装、高动态响应的需求做优化，方形法兰的设计相比圆形法兰能更好的利用安装面空间，在紧凑的设备布局里能减少相邻部件的空间占用。电机主体的定子外壳采用叠压结构的外观还原，壳体的分段式装配缝隙都做了写实处理，能清晰看到前后端盖与定子壳体的配合止口位置，做拆解维修模拟时可以直接按照止口位置拆分部件，清晰展示内部装配逻辑。端盖上的固定螺丝位置、螺丝头的沉孔深度都精准还原，能直观看到每个连接点的紧固方式，做装配工艺规划时可以直接确定螺丝的锁紧顺序、工具操作空间。

　　在实际选型阶段，这个三维模型能帮结构工程师快速完成布局验证，比如在设计多轴联动的小型模组时，可以直接把电机模型调入装配体，调整安装角度，核对电机和导轨、丝杠、拖链的相对位置，提前发现空间干涉问题，避免等到零件加工完成才发现装配冲突。输出轴的轴肩位置尺寸也做了精准还原，设计轴端挡圈、密封件时可以直接匹配尺寸，保证连接部件的轴向定位精度。接线端子座的朝向可以根据实际安装需求在装配体里调整吗？不，这个模型还原的是端子座的固定安装位置，实物的端子座本身就是固定在壳体侧面的，建模时完全按照出厂的固定位置还原，能准确反映实际接线的空间需求。

　　另外，电机表面的所有圆角、倒角细节都没有省略，比如安装法兰的边角倒角、输出轴端的引导倒角、端盖边缘的过渡圆角，这些细节虽然不影响主要功能，但在做设备的外观渲染、装配动画制作时，能让整体效果更贴近真实设备，不会出现模型棱角过于生硬、和实物观感差异过大的问题。电机整体的重量分布也可以通过模型的体积、材料密度参数快速核算，在做设备整体的重心校核、安装板强度校核时，能直接提取模型的质量参数，不需要额外估算电机重量，提升设计计算的准确性。

　　在做运动仿真时，这个模型的转动副位置完全和实物的输出轴轴线重合，可以直接添加转动驱动，模拟电机的运转过程，验证连接的传动部件在运动过程中是否会和电机本体发生碰撞，比如同步带轮的护罩、联轴器的外壳是否会和电机的端盖、接线端子产生干涉，提前优化护罩的形状与安装位置。对于需要做设备虚拟调试的场景，这个精准的电机模型能让数字孪生场景里的部件位置和实物完全一致，减少虚拟调试和现场调试的偏差。
