四英寸管道配套分散式滤水结构件

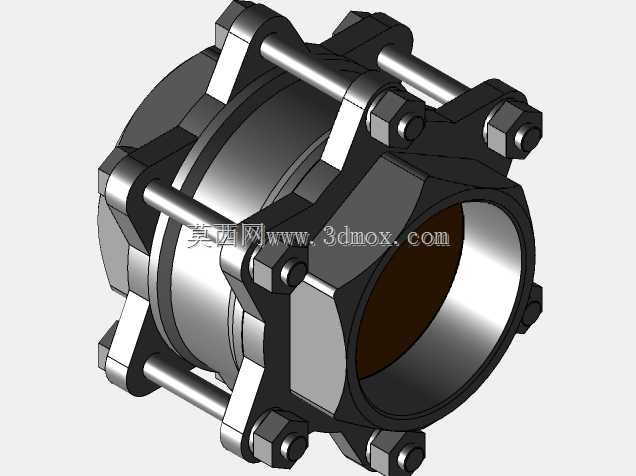

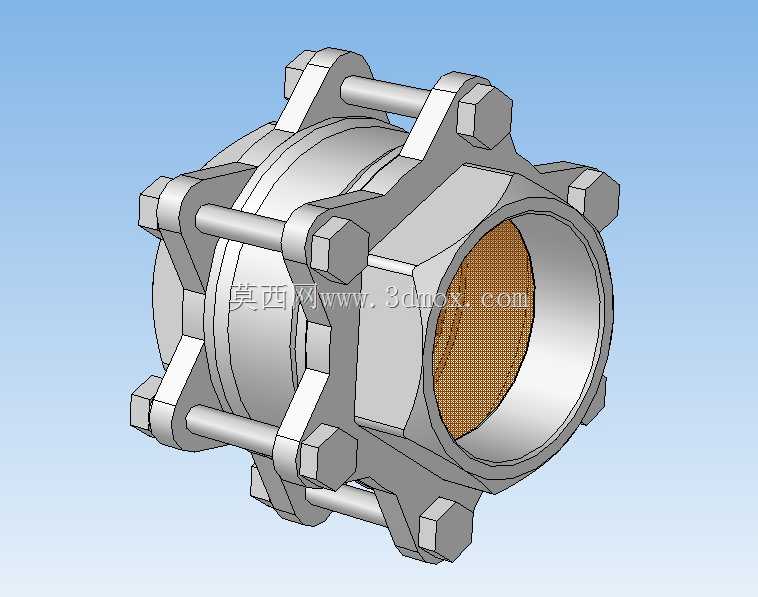

　　在民用供水、工业循环水、市政给排水、暖通空调水系统等涉及4英寸公称通径管路的场景中，管路内携带的固体杂质、焊渣、锈蚀剥落物、砂石颗粒很容易对后端的阀门、水泵、换热设备、计量仪表造成冲蚀、卡堵甚至功能性损坏，这款分散式滤水构件就是针对这类管路痛点设计的 inline 式过滤单元，不需要额外搭建旁通过滤支路，可直接串接在标准4英寸管路中完成杂质截留。从结构设计逻辑来看，这款滤水件采用了对夹式分体壳体结构，上下两组壳体通过周向均匀布置的螺栓副完成锁紧，相比传统螺纹连接的Y型过滤器，这种周向多螺栓锁紧的结构能承受更高的管路工作压力，同时壳体对接面的密封槽可适配不同材质的平垫片或O型圈，能满足不同输送介质的密封兼容性要求，不管是常温清水、

　　轻度腐蚀性工业用水，还是温度不超过120摄氏度的热水管路，都能通过更换密封件适配使用场景。滤水件内部的滤网采用了分散式布流设计，不同于普通滤水器滤网正对来流方向的结构，这款产品的滤网支撑结构做了导流坡面设计，进水端的流体进入壳体腔室后会沿导流面分散流向整个滤网周面，避免杂质集中堆积在滤网正对来流的局部区域造成局部压损快速升高，这种设计能大幅延长滤水器的免拆清洗周期，尤其适合杂质含量波动较大的源水输送管路。从安装边界来看，这款滤水件的两端接口完全适配4英寸标准管路的连接尺寸，周向突出的螺栓凸耳做了切边处理，安装时不需要额外预留过大的操作空间，只要在管路安装时预留出对应螺栓长度的拆装空间即可完成后期维护，

　　不需要将整个滤水件从管路上完全拆下，松开周向螺栓即可分离壳体取出滤网完成冲洗。在实际选型应用中，这款滤水件可根据过滤精度要求更换不同目数的滤网，从拦截大颗粒砂石的10目滤网到拦截细小杂质的80目滤网都可适配，壳体内部的滤网定位台阶做了限位设计，更换滤网时不需要额外调整定位尺寸，装入后即可完成密封贴合，不会出现滤网偏移造成的旁流漏滤问题。不同于需要立式安装的自清洗过滤器，这款分散式滤水件没有安装方向的严格限制，水平管路、垂直管路都可安装，只要注意壳体上的流向标识与管路流体方向保持一致即可，在空间局促的管井、设备夹层等安装场景中，这种无安装姿态限制的特性能大幅降低管路排布的设计难度。结构细节上，壳体的所有转角位置都做了铸造圆角处理，

　　避免流体在腔室内形成死区造成杂质沉积，螺栓凸耳的受力位置做了加厚处理，反复拆装螺栓也不会出现凸耳断裂的问题，滤网的支撑骨架采用了一体化冲压结构，相比焊接骨架的滤水件，在高压流体冲击下不会出现骨架开焊、滤网变形的问题，能长期保持稳定的过滤通流面积。在实际工程应用中，这类滤水件通常安装在水泵入口、换热设备进水端、减压阀前、水表前等关键位置，相比同通径的其他过滤结构，这款分散式滤水件的压损更低，在额定通流量下的压损不超过0.02MPa，不会对管路系统的整体压力平衡造成明显影响，同时分散布流的结构也避免了流体直接冲击滤网造成的滤网疲劳损坏，使用寿命比普通正对进流式滤水器提升40%以上。建模过程中对所有配合面都做了公差适配，壳体对接面的平面度、螺栓孔的位置度都按照管路附件的通用公差要求做了参数化设置，不管是做3D打印样件验证，还是开模铸造量产，都可以直接提取模型参数进行工艺调整，不需要二次修正配合尺寸。
