100mm行程手动反向同步移动支撑平台机构

　　在轻工装配、小型工件检测、实验室工装夹具等需要小范围同步调距的作业场景中，经常会遇到需要两侧支撑构件同步反向位移、保持中心定位基准不变的工况，这类工况如果采用单侧调整的结构，很容易出现中心偏移，需要反复校准定位，既影响作业效率，也容易因为定位偏差导致工件装夹精度不足。这款手动反向移动支撑平台的机构，正是针对这类小行程、需保持中心基准的调距需求设计，核心行程参数为单侧50mm、双侧总反向位移量100mm，完全覆盖小型工装的调距使用需求。

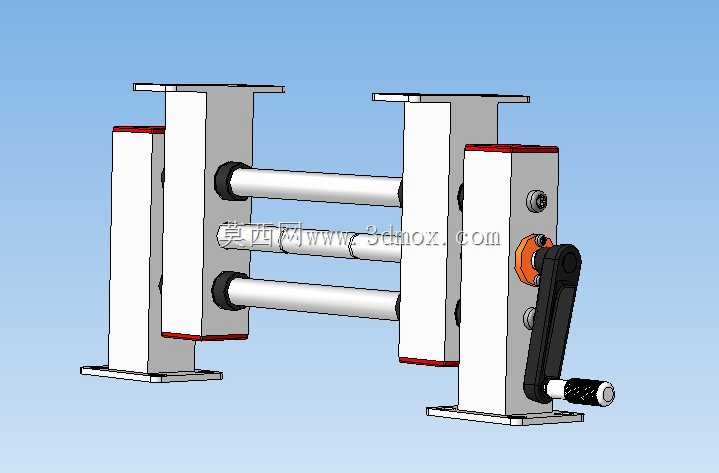

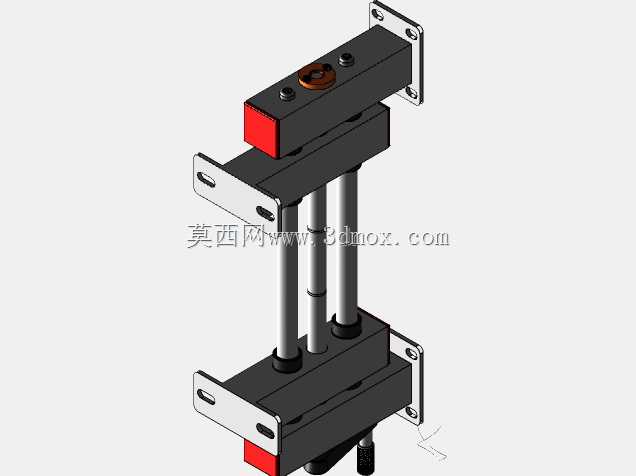

　　从结构组成来看，整套机构采用双光轴作为直线导向载体，两根平行布置的导向光轴两端分别连接两侧的滑动支撑座，支撑座底部带有安装法兰，可直接通过螺栓固定在设备基座或者工作台面上，安装法兰的孔位按照通用工装的安装间距设计，不需要额外加工过渡连接板即可完成固定。驱动部分采用侧置手摇柄结构，手摇柄带有防滑滚花握套，操作人员单手即可完成转动操作，内部通过正反牙丝杠传动结构，将手轮的旋转运动转化为两侧滑动座的同步反向直线运动，当顺时针转动手轮时，两侧支撑座同步向中心靠拢，逆时针转动时则同步向外侧分离，整个运动过程中两侧支撑座的位移量完全对称，机构的中心基准始终保持固定，不需要在调距后重新校准中心位置，大幅减少调距辅助时间。

　　设计过程中，导向光轴与滑动座之间采用自润滑衬套配合，相比滚珠导轨结构，这种配合形式的抗粉尘能力更强，在装配车间、木工作业等存在少量粉尘的工况下也能稳定运行，不需要频繁加注润滑脂维护，日常使用仅需定期清理光轴表面的杂物即可。支撑座的主体采用立式结构设计，顶部带有水平安装面，可根据实际使用需求加装工装压块、定位靠板、工件承托条等不同功能的附件，适配不同外形工件的支撑定位需求，比如在小型电子元件焊接工装中，可在两侧支撑座上加装绝缘承托条，调整间距适配不同长度的线路板；在小型五金件的钻孔作业中，可加装V型定位块，支撑不同直径的轴类零件。

　　从安装边界来看，整套机构收拢状态下的总宽度适配多数小型工作台的安装尺寸，完全展开后两侧支撑座的最大间距可满足长度150mm以内工件的支撑需求，整体高度控制在低位，不会因为机构本身高度过高导致工件装夹后重心失稳，手摇柄的安装位置突出于支撑座侧面，操作时不会与支撑座上安装的工装发生干涉，摇柄的转动半径经过优化，操作人员转动时手腕不需要过度弯折，长时间操作也不容易产生疲劳。机构的传动丝杠部分带有防尘端盖，可避免加工碎屑、灰尘落入螺纹配合面，延长传动部件的使用寿命，所有外露的金属加工面都做了发黑防锈处理，在湿度较高的车间环境中也不容易出现锈蚀问题。

　　在实际使用中，这套机构不需要接入电源或者气源，完全依靠手动驱动，适合在没有动力源的野外作业场景、移动检修工位或者小型教学实验设备上使用，相比电动、气动的调距机构，它的结构更简单，故障点更少，不需要配套控制系统或者动力管线，整体成本也更低，对于小批量生产、频繁换型的作业场景适配性极强。两侧支撑座的运动同步性完全由正反牙丝杠的加工精度保证，不需要额外加装同步轴或者联动结构，整体装配难度低，后期如果出现磨损，仅需更换衬套或者丝杠即可完成维护，不需要整体更换整套机构，备件成本低廉。在结构细节上，滑动座上设置有锁紧螺钉，当调整到所需间距后，可拧紧锁紧螺钉将滑动座固定在光轴上，避免作业过程中因为受力导致支撑座移位，保证加工或者装配过程中的位置精度，锁紧螺钉的位置设置在支撑座外侧，操作人员不需要探身到机构内侧即可完成锁紧操作，使用便捷性更高。
