BS-30型牵引式贮仓装载输送设备结构

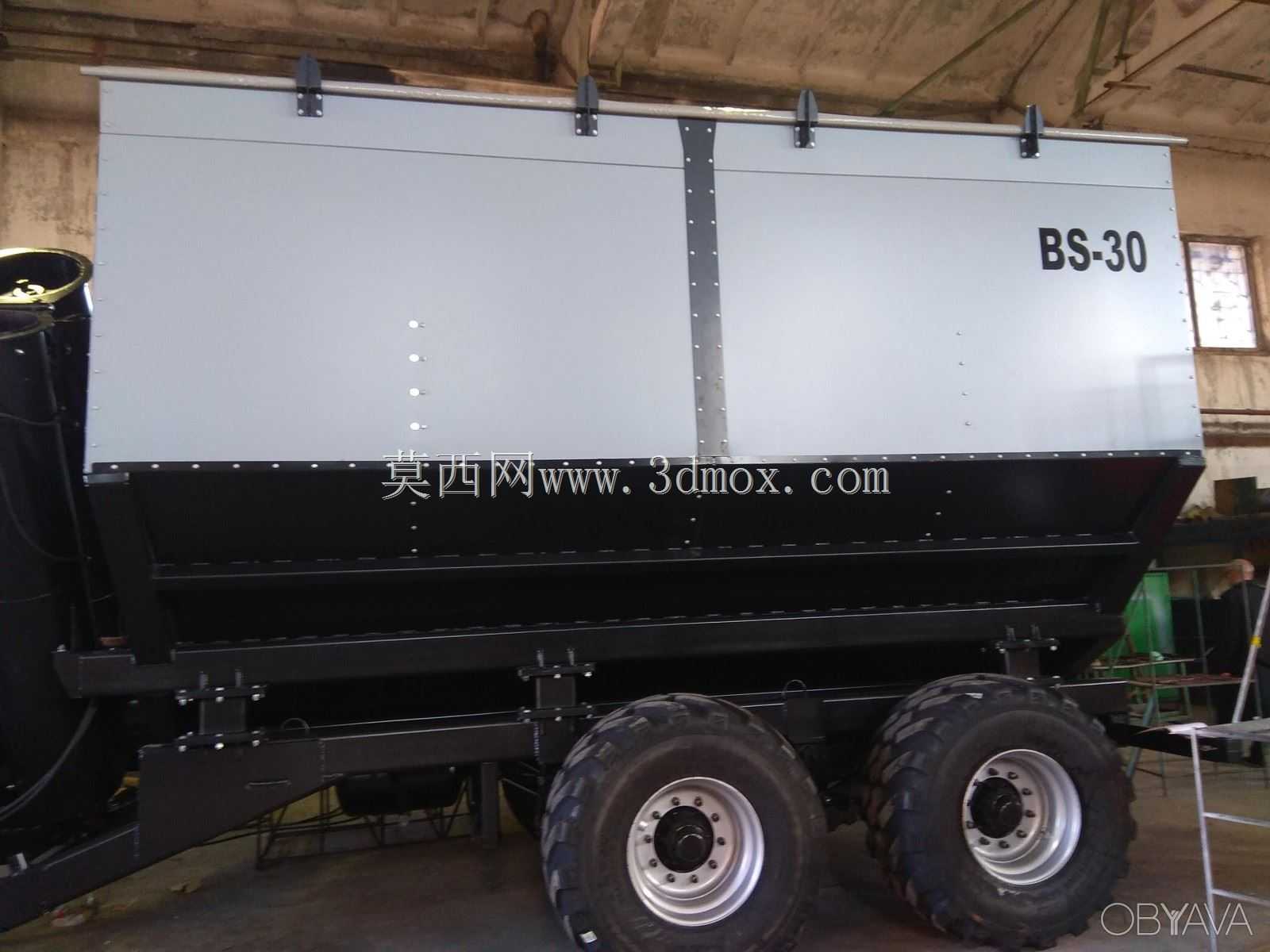

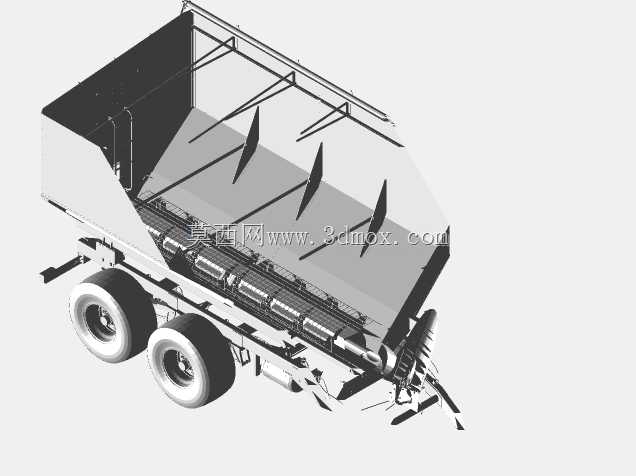

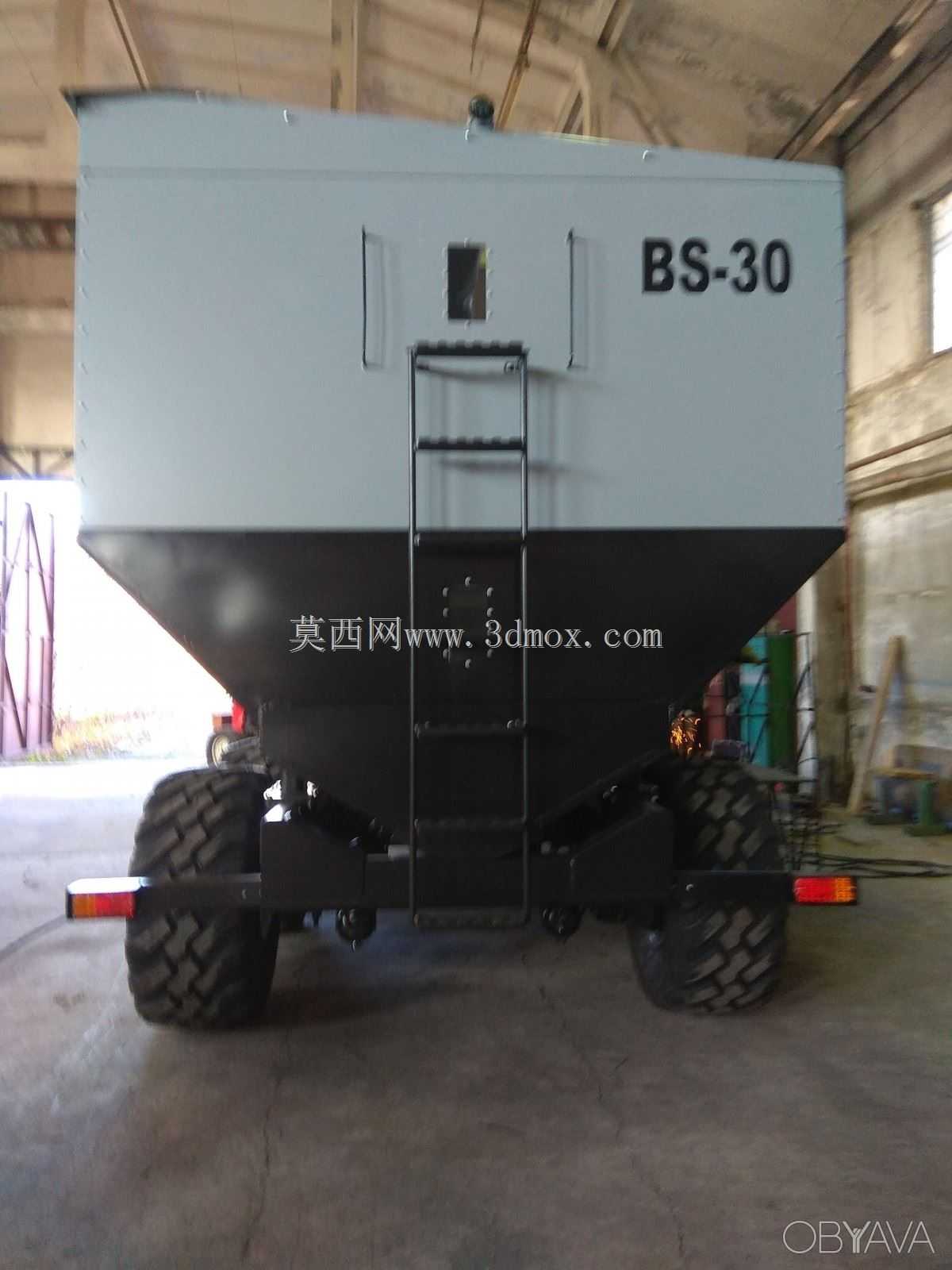

　　这款牵引式贮仓装载设备，主要面向规模化农场散粮转运、小型储煤场散煤中转这类需要频繁转场的散料装卸场景，解决传统散料装载依赖人工配合装载机、作业效率低、转场不便的痛点，可直接挂接在农用拖拉机尾部完成跨地块、跨储点的移动作业，无需额外配置吊装转运设备。从结构设计逻辑来看，设备整体采用拖挂式底盘布局，核心承载结构为顶部的密封贮料仓，仓体采用变截面设计，靠近出料端的仓底设置倾斜导料板，避免散料在仓内堆积起拱，保证物料能够依靠自重顺畅滑向输送机构。核心输送部件采用双螺旋输送结构，两根大直径螺旋钻杆平行布置在贮料仓出料侧，螺旋叶片采用耐磨锰钢冲压成型，边缘做堆焊耐磨处理，针对粮食、碎煤这类有一定磨琢性的散料，

　　能够保证长期作业下的叶片磨损量控制在合理区间，螺旋钻杆的驱动端采用摆线针轮减速机直连结构，省去链传动的张紧维护环节，传动效率更高，也能适应田间、储料场这类多粉尘的作业环境。设备的挂接结构完全匹配农用拖拉机的标准后悬挂挂接点，挂接架上设置了可调节的支撑支腿，在设备脱离牵引状态时可通过支腿稳定支撑，支腿底部设置防滑支撑板，避免在松软的农田地面、煤场泥土地面出现下沉歪斜的情况。底盘行走部分采用大直径农用越野轮胎，胎纹深度适配非硬化路面的通行需求，轮距设计匹配农村机耕道、储煤场内部通道的通行宽度，转场时可跟随拖拉机以常规农用作业速度行驶，无需额外平板车转运。从安装边界尺寸来看，设备整体宽度控制在常规农用运输车辆的通行限宽范围内，

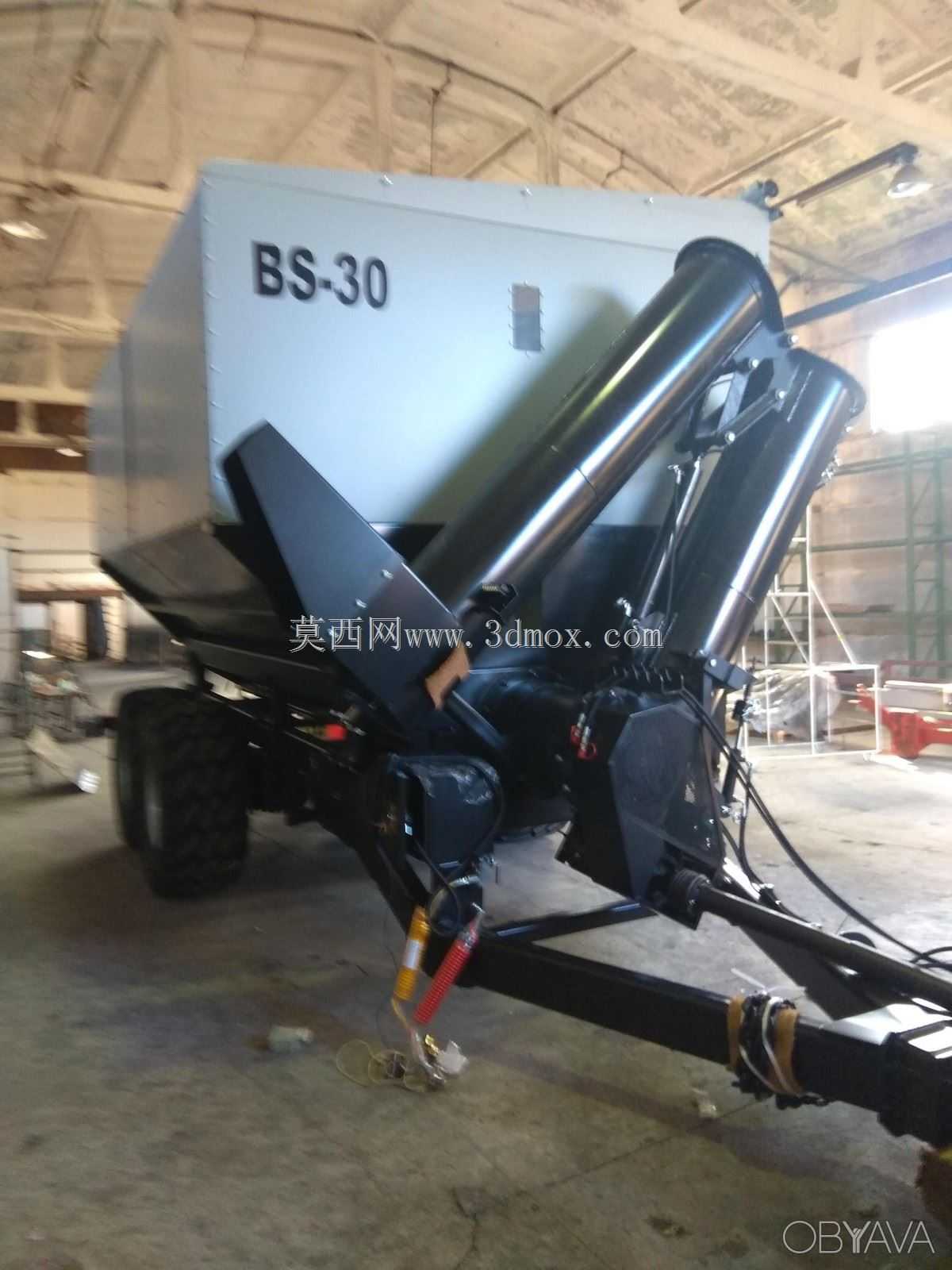

　　挂接后总长度不会超出拖拉机牵引作业的安全转弯半径，在狭窄的储粮点、煤场通道内也能完成转向调整；出料螺旋的俯仰角度可通过液压油缸调节，调节范围覆盖从贴近地面的低位接料到高出普通运输车辆栏板的高位卸料，可直接将贮仓内的散料输送至旁侧的运输卡车车厢内，无需额外的中转输送设备。仓体顶部设置了可开合的防尘盖，在转运过程中关闭盖板可避免粮食洒落、煤尘飞扬，满足散料转运过程中的环保要求，盖板开合采用侧边手动锁扣结构，结构简单可靠，无需额外动力源即可完成操作。设备的螺旋输送端设置了可拆换的出料导筒，可根据不同的卸料场景更换不同长度的导筒，避免卸料过程中散料抛洒，导筒与螺旋壳体采用快拆抱箍连接，更换时无需工具即可快速完成。在结构强度设计上，

　　贮仓仓壁采用折弯加强筋结构，在保证仓体容积的前提下降低整体自重，底盘主梁采用矩形钢管焊接成型，所有焊接位置都做了去应力处理，避免长期满载作业下出现焊缝开裂、结构变形的问题。针对散料作业的粉尘问题，所有轴承座位置都设置了防尘密封结构，采用多层毡圈密封配合迷宫密封，防止粉尘进入轴承内部造成磨损，延长轴承的维护周期。设备的整体重心经过优化设计，满载状态下重心靠近牵引挂接点位置，不会对拖拉机的后轮造成过大的附加载荷，保证牵引行驶过程中的稳定性，即使在坡地作业也不会出现倾翻风险。
