喷涂聚合清洗干燥一体化工业处理舱

　　这套一体化处理舱主要面向中小型金属工件、塑料覆件的表面处理工序，把喷涂作业、涂层聚合固化、工件清洗、成品干燥四个原本分散的工位整合在同一封闭舱体内，解决传统分散式处理线占地大、工件转运过程易落尘、工序间等待时间长的痛点。在五金加工、汽配零部件、小型机电外壳的涂装生产场景里，这类集成舱的适配性很强，不需要搭建长距离的悬挂输送线，单舱即可完成从毛坯件清洁到涂层固化的全流程，适合小批量多品类的柔性生产需求。

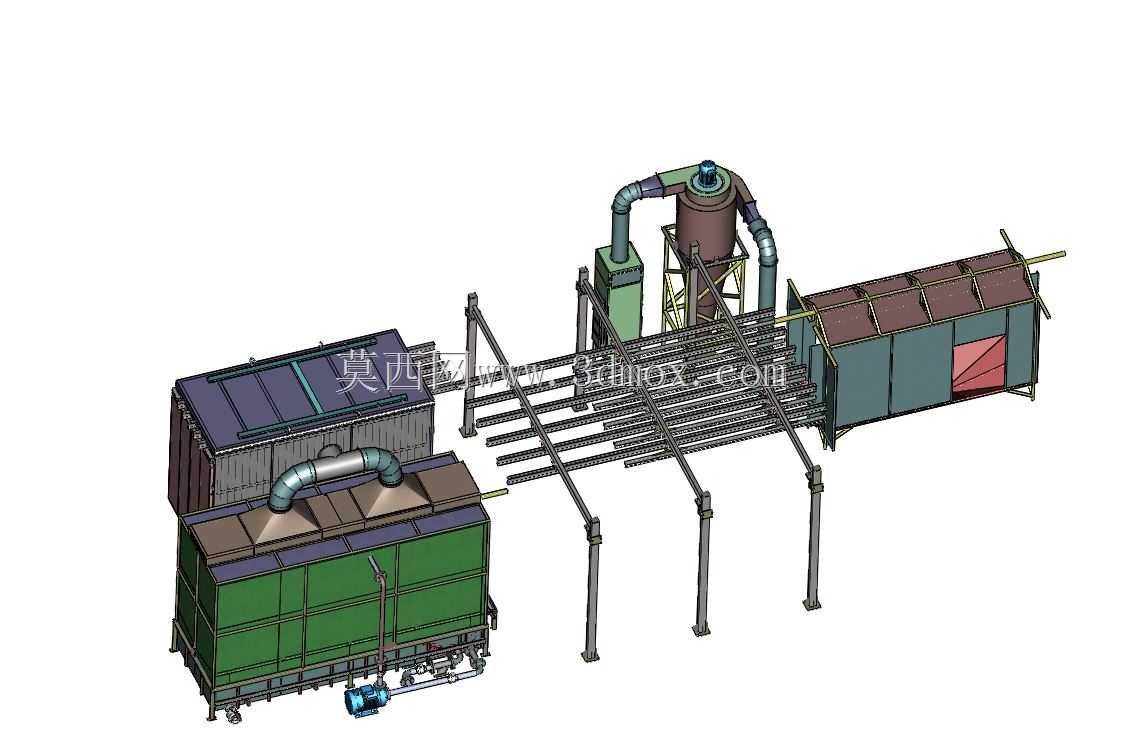

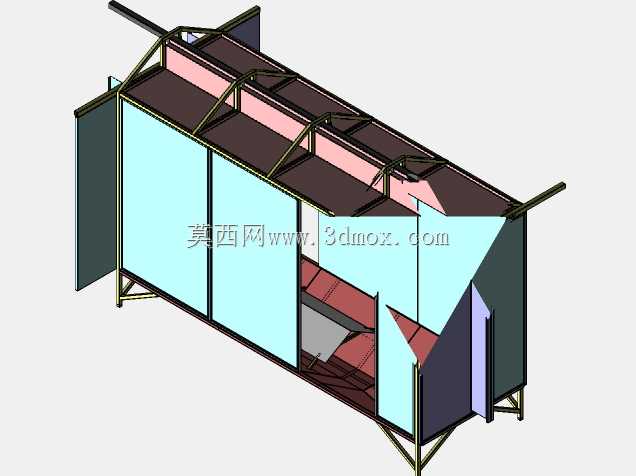

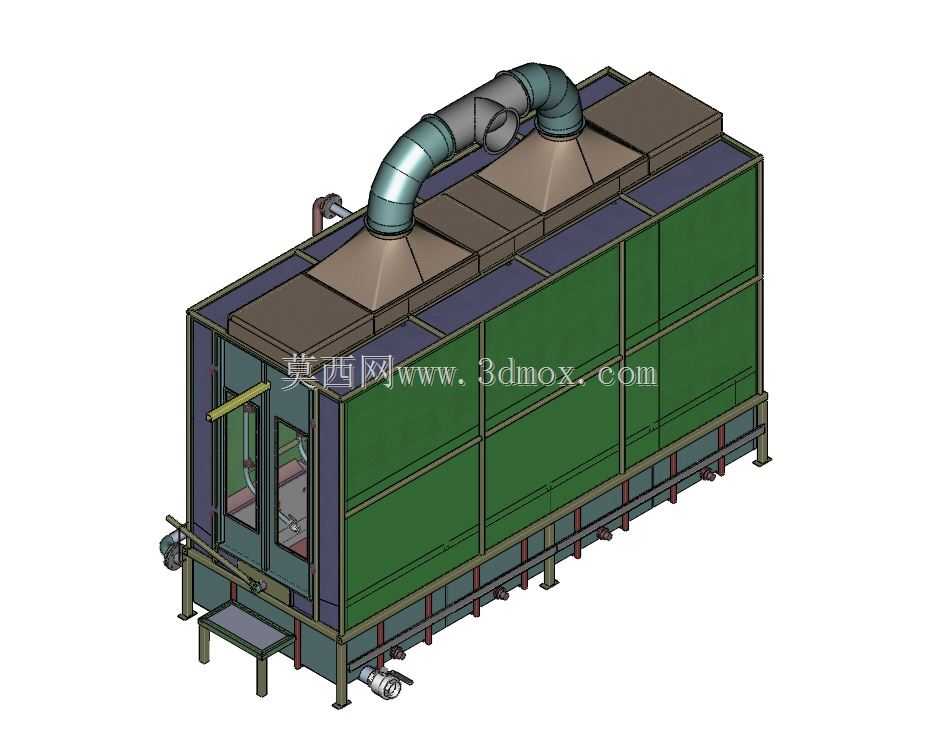

　　从结构设计逻辑来看，舱体采用分段式框架布局，沿长度方向依次划分出喷涂作业区、聚合固化区、清洗区、干燥区四个功能段，各段之间设置可启闭的隔断门，作业时可根据工序需求关闭隔断，避免不同工序的介质串流——比如喷涂段的漆雾不会飘散到清洗区造成水污染，固化段的高温不会影响喷涂段的作业环境温度。舱体主框架采用矩形钢管焊接成型，底部设置可调式支撑脚，可适配车间地面不平整的安装场景，框架外侧的围护板采用快拆式设计，后期维护内部管路、加热组件时不需要整体拆解舱体，单人即可完成侧板拆卸作业。

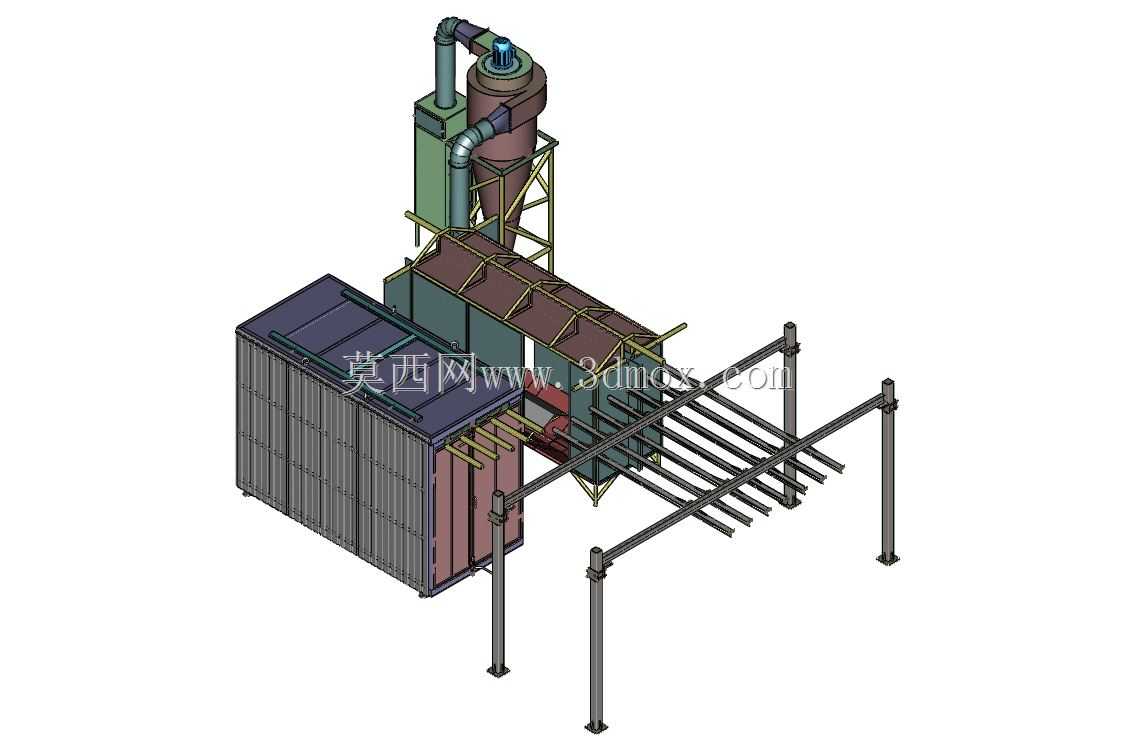

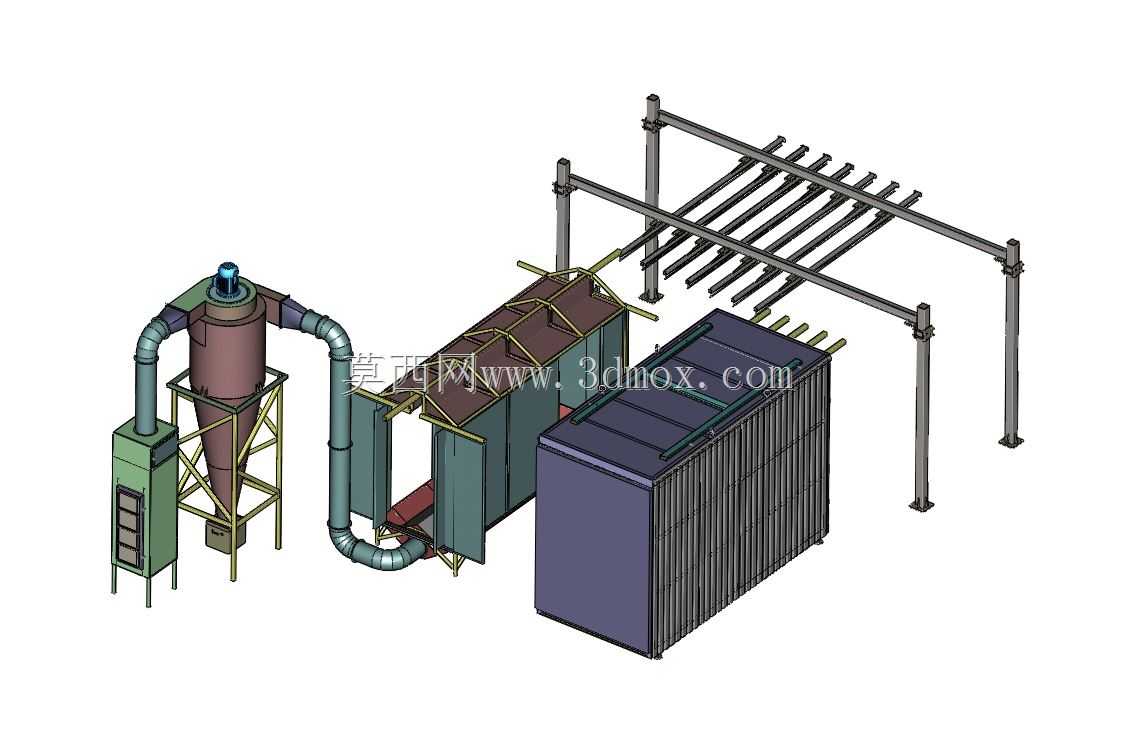

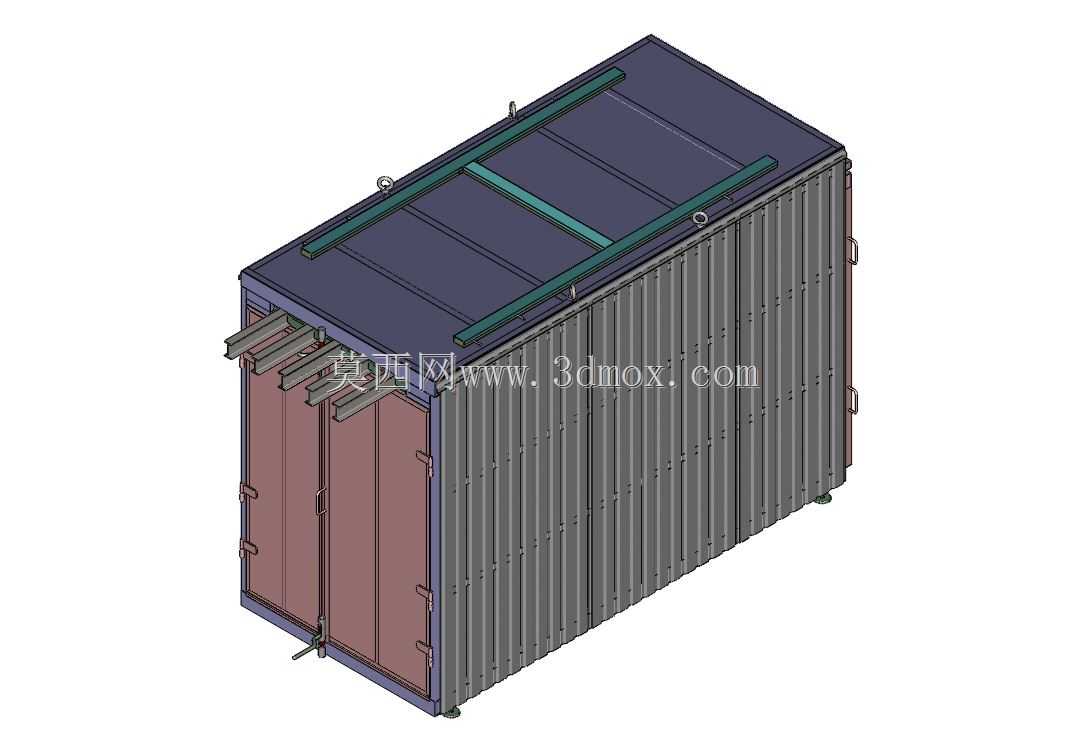

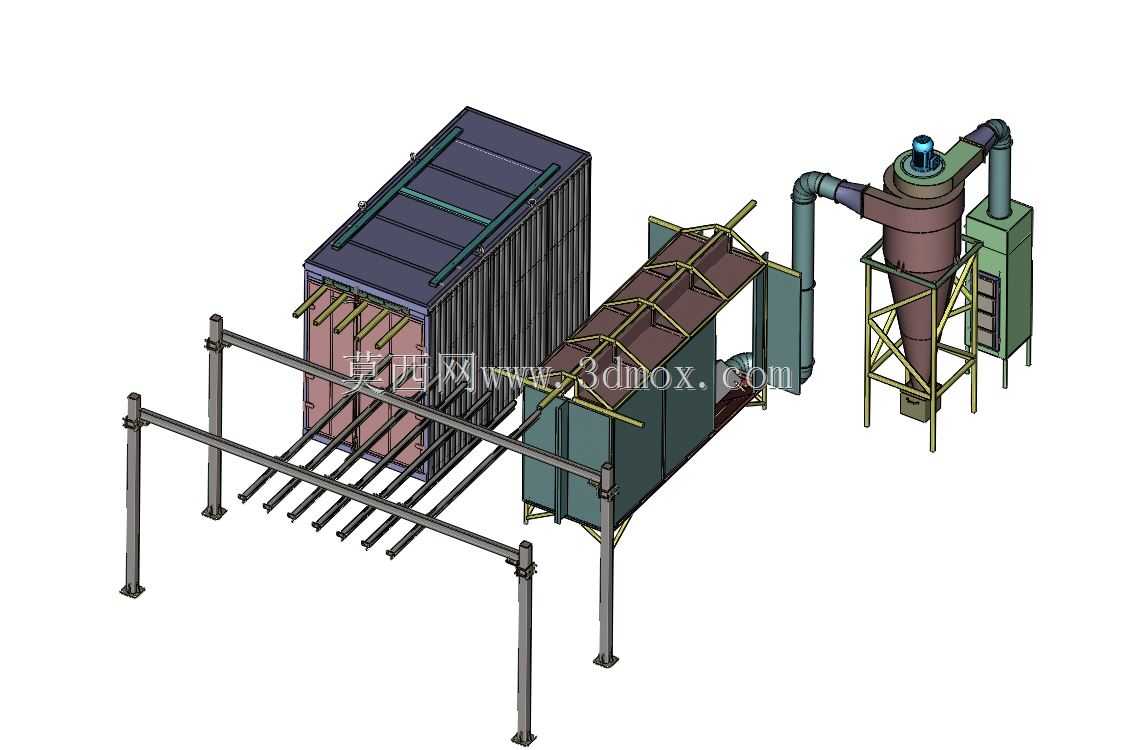

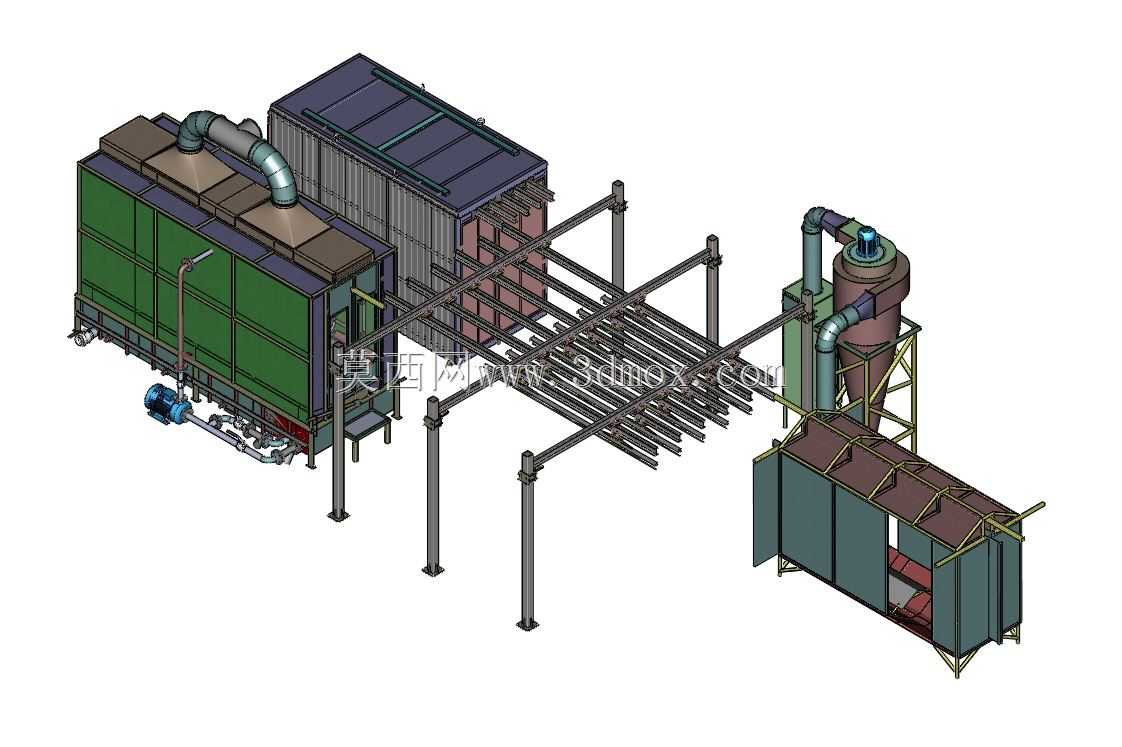

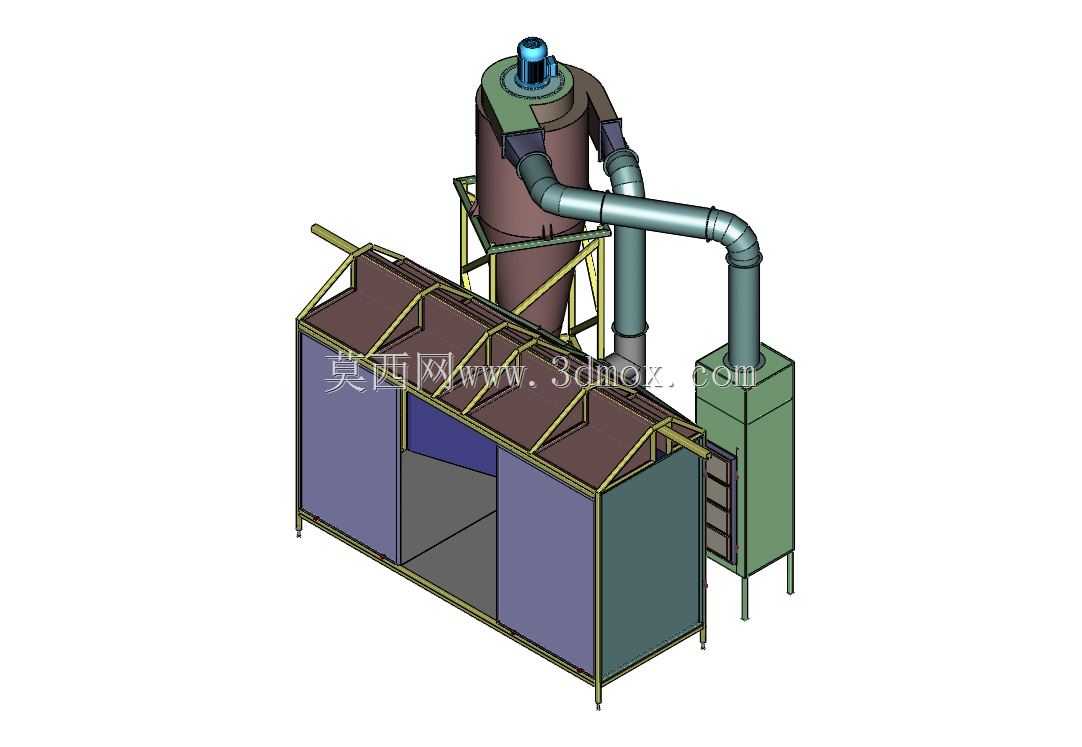

　　舱体的作业入口与出口分别设置在长度方向的两端，配套的悬挂输送轨道贯穿整个舱体，轨道采用工字钢型材，吊点间距按照常规工件的吊挂载荷设计，单吊点额定承载满足中小型工件的吊挂需求，轨道伸出舱体的两端预留足够的上下件操作空间，安装时需要注意轨道伸出段的下方不能布置其他设备，预留出工件周转的操作区域。舱体内部的喷涂段侧壁设置负压抽风口，连接外部漆雾处理装置，作业时舱内保持微负压状态，避免漆雾从舱门缝隙溢出到车间环境中；聚合固化段的顶部布置红外加热组件，舱壁填充保温棉减少热量散失，温度控制范围可根据不同涂层的固化需求调整，舱内设置温度传感器实时反馈舱内温度，避免温度过高造成涂层起泡或者工件变形。

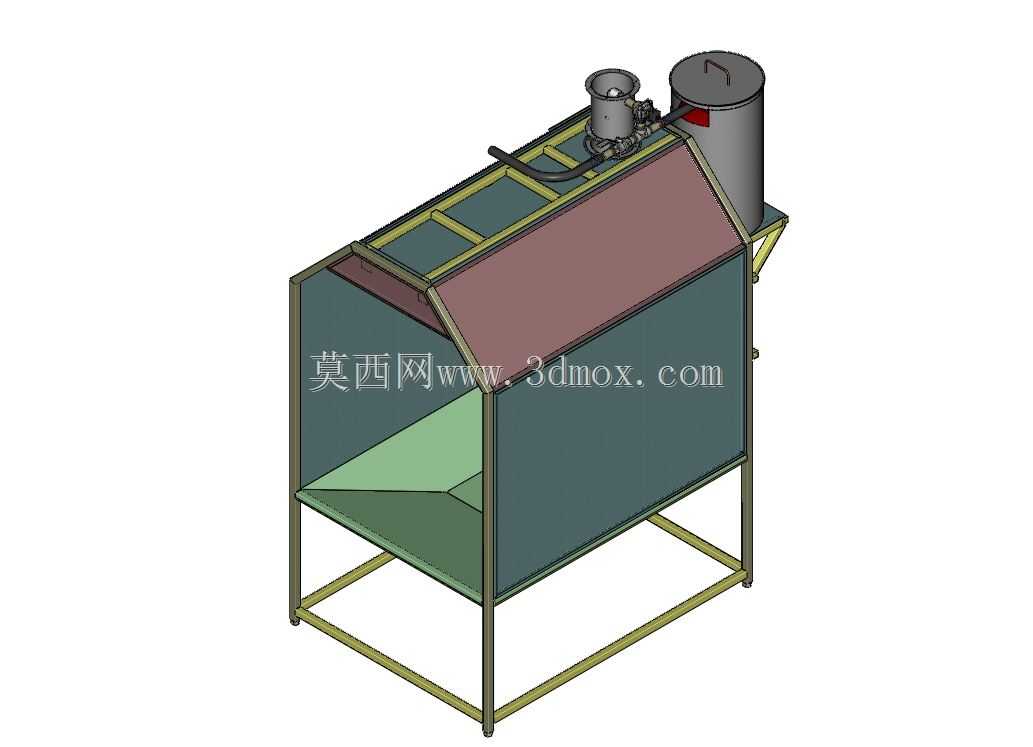

　　清洗段内置喷淋管路，可根据工艺需求切换清水清洗或者溶剂清洗模式，底部设置集水槽，配套过滤装置可循环使用清洗介质，减少水资源浪费；干燥段采用热风循环设计，顶部的风机将加热后的空气均匀送到舱内各个位置，带走工件表面的残留水分，舱壁设置排湿口将潮湿空气排出舱外，避免干燥后工件表面残留水痕。舱体的各个功能段都设置了检修门，门上配备观察窗，作业人员可随时观察内部工件的处理状态，不需要开门即可判断工序进度，观察窗采用耐高温钢化玻璃，可承受固化段的长期高温烘烤不会出现变形或者透明度下降的问题。

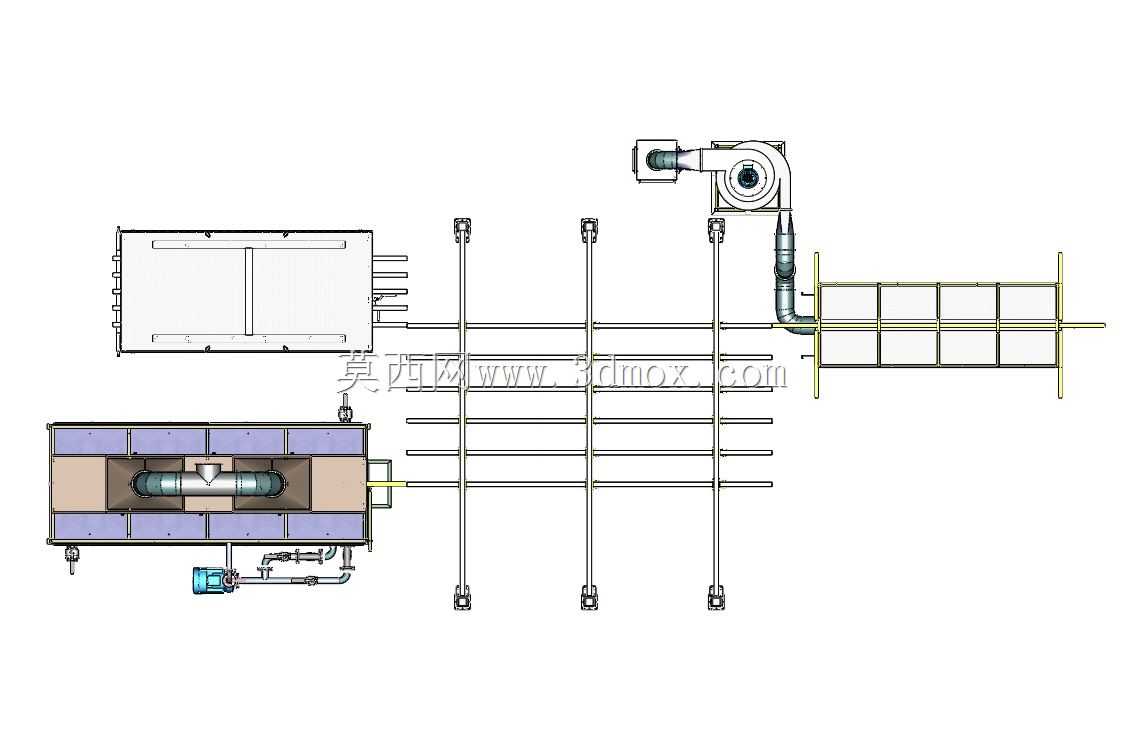

　　在安装边界方面，整套舱体的长度方向需要预留至少一米的设备维护通道，宽度方向两侧预留半米以上的管路安装空间，顶部需要预留通风管道、加热管线的布置空间，地面不需要做特殊的预埋处理，只要满足地面承重要求即可，整体安装难度远低于传统的分体式涂装线。舱体的电气控制箱布置在舱体外侧的侧壁上，操作面板高度符合人体工程学设计，操作人员站在地面即可完成所有工序的参数设置与启停操作，不需要额外搭建操作平台。内部的管路、线路都采用隐藏式布置，沿着框架的型材内腔走线，既避免了管线被工件剐蹭损坏，也让舱体的外观更加整洁，减少卫生清理的死角。

　　针对不同行业的工艺需求，这套舱体的各功能段长度可做适应性调整，比如针对涂层固化时间较长的工件，可适当加长聚合固化段的长度，匹配生产节拍；针对清洗要求高的精密工件，可在清洗段增加超声波清洗模块，不需要改动整体框架结构，模块化的设计让设备的适配性更强。舱体底部设置废液收集槽，各个功能段的废液分别导流到对应的收集口，方便后续的废水、废溶剂分类处理，符合车间环保生产的要求。
