立式旋转沙瓦玛烤肉加热设备结构设计

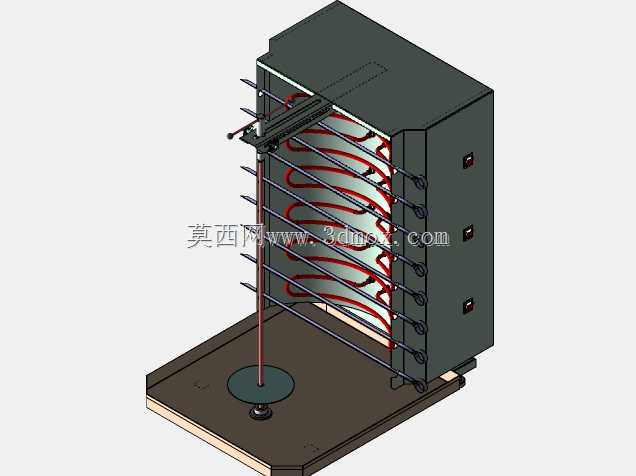

　　这款立式旋转加热设备主要面向中东烤肉、沙瓦玛这类卷制烤肉的商用餐饮加工场景，常见于街边小吃档口、快餐门店的明厨操作区，核心功能是完成堆叠肉柱的均匀烤制，替代传统炭火烤制的不稳定工况，实现加热过程的可控化。从结构设计逻辑来看，整机采用立式窄幅布局，底部设置带承托边的方形接油底座，底座边缘做了凸起围边，能够承接烤制过程中滴落的油脂与肉汁，避免油污污染操作台面，底座中心设置旋转支撑轴，轴端搭配圆形肉柱托片，穿装堆叠好的肉柱后，托片可承载整根肉柱的重量，配合顶部的旋转驱动结构，带动肉柱以恒定转速缓慢转动，保证肉柱周向各个面都能均匀受热。设备背部为立式加热腔体，腔体内部排布多组环形加热元件，从图中可见加热管路沿肉柱周向呈螺旋环绕排布，

　　能够覆盖肉柱从顶部到底部的全部加热区间，避免出现局部烤焦、局部未熟透的加热盲区；腔体外侧设置多组独立控制开关，可根据肉柱的实际高度、烤制的不同阶段，单独开启对应高度的加热单元，灵活调整加热区域与功率输出，适配不同分量、不同品类肉材的烤制需求。设备正面设置多根平行排布的金属挡杆，挡杆沿竖向等距分布，两端固定在设备两侧的安装座上，一方面可以阻挡肉柱在旋转过程中意外倾倒滑脱，另一方面也可作为操作人员削片时的辅助依托，方便刀具沿着挡杆间隙将表层烤熟的肉片削下，避免刀具误触加热元件造成安全隐患。从安装边界来看，整机采用立式落地放置设计，底座占地面积不足0.3平方米，对操作空间的要求较低，适合狭小的档口操作区布置，

　　设备背部预留足够的散热间隙即可，无需额外的复杂安装固定，接油底座可单独拆卸，方便日常清洁维护。设计过程中重点考量了商用场景下的操作便捷性，旋转驱动结构隐藏在设备顶部的壳体内，避免油污、肉屑侵入传动结构造成卡滞，所有与食材接触的金属部件均采用食品级易清洁材质，表面做光滑处理，减少油污附着。加热单元的排布经过反复校核，确保肉柱表面的加热温差控制在合理区间，既保证表层肉片烤至焦香的状态，又不会因为局部温度过高造成肉质干硬，独立分区的控制设计也能在肉柱烤制到后期、剩余分量较少时，关闭下部多余的加热单元，降低不必要的能耗。设备侧面的控制开关采用凸起式防水设计，即便操作人员手上沾有油污或水渍，也能稳定操作，避免出现触控失灵的问题。

　　整体结构没有冗余的复杂部件，传动结构简单可靠，加热模块采用模块化设计，后期若出现单组加热元件损坏，可单独更换对应模块，无需整体拆解设备，降低商用场景下的维护成本与停机时间。接油底座的围边高度经过合理设计，既能够容纳单次烤制过程产生的全部油污，又不会因为围边过高影响操作人员削肉的操作动作，底座底部可选配防滑脚垫，适配不同材质的操作台面，避免设备运行过程中出现移位。
