化工生产用立式酸液搅拌混合装置

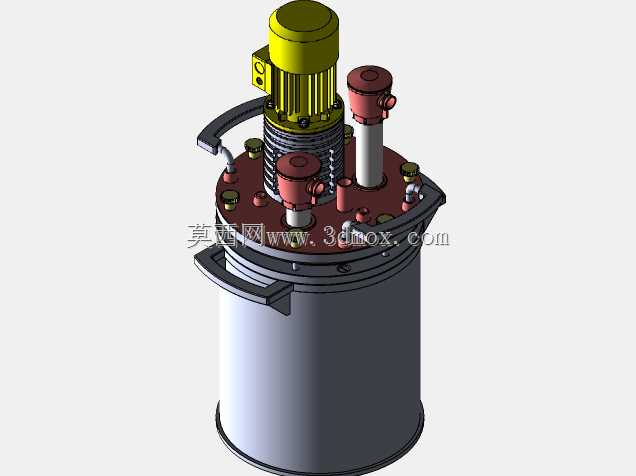

　　在湿法冶金、精细化工、表面处理等涉及酸液配比的生产场景中，酸液混合工序的均匀度、密封可靠性直接决定后续工艺的反应效率与生产安全，这套立式酸混合装置正是针对强腐蚀工况下的多组分酸液混配需求设计。从现场安装边界来看，设备采用立式圆柱罐体结构，整体重心沿罐体中轴线垂直分布，安装时仅需预留罐体直径1.2倍的水平操作空间，顶部驱动装置的检修高度需满足电机整体吊装的竖向余量，罐体底部可通过支耳直接固定在混凝土设备基础或钢架平台上，无需额外搭建复杂的支撑结构，适配现有化工车间的常规设备安装预留位。

　　设备核心功能是实现不同浓度、不同品类酸液的均匀混配，避免局部酸浓度过高导致的反应不均、罐体局部腐蚀加剧等问题。顶部配置的驱动单元采用立式安装的减速电机，输出轴直接连接罐内搅拌组件，传动路径短、运行振动小，针对酸雾易向上挥发腐蚀电机的问题，驱动轴位置设置了多重密封结构，配合顶部盖板的密封垫，可有效阻挡酸雾进入驱动部件内部，延长核心动力部件的使用寿命。罐体顶部除主驱动接口外，还预留了多个工艺接口，分别对应不同酸液的进料口、排气口、助剂添加口以及备用接口，可根据实际生产工艺灵活接管，无需在罐体上额外开孔改造，减少了现场施工的防腐处理工作量。

　　从设计思路上，整套装置优先考虑强腐蚀工况下的结构可靠性，罐体主体采用圆柱直筒结构，相比异形罐体不存在应力集中的死角，内壁可做衬塑、衬胶等防腐处理，筒身与上下封头的连接采用圆弧过渡，避免酸液残留造成的局部腐蚀。顶部盖板采用快开式压接结构，周边对称布置的快开压把可在停机检修时快速开启盖板，清理罐内残留的酸泥或检修搅拌桨，两侧设置的吊装扶手既方便盖板的拆装搬运，也可作为罐体整体吊装的受力点，吊装时受力均匀不会出现罐体倾斜变形的问题。搅拌组件的设计匹配酸液混合的流场需求，桨叶形式采用推进式与涡轮式组合结构，下层桨叶推动罐底酸液向上流动，上层桨叶打散顶部注入的新进酸液，让不同组分的酸液在罐内形成上下循环的流场，无混合死区，相比单一桨叶结构混合效率可提升30%以上，同时搅拌转速控制在合理区间，避免转速过高导致酸液飞溅、酸雾大量挥发的问题。

　　设备顶部设置的两个红色接管分别对应排气与安全泄压功能，当罐内因为酸液混合放热导致压力升高时，可通过排气口平衡罐内压力，避免出现超压风险，接口处的密封件均采用耐强腐蚀的氟橡胶材质，长期接触酸雾不会出现老化溶胀的问题。罐体侧面无额外突出的复杂结构，仅在筒身上下设置必要的液位检测接口预留位，用户可根据自身需求加装磁翻板液位计或压力传感器，实时监测罐内酸液的液位与压力状态。从实际使用的角度，这套装置的结构设计充分考虑了化工现场的维护需求，所有易损的密封件均采用标准件，更换时无需定制特殊配件，搅拌桨与驱动轴的连接采用快拆式结构，无需进入罐内即可完成桨叶的更换作业，大幅降低了受限空间作业的安全风险。针对酸液混合过程中可能出现的放热问题，罐体筒身预留了夹套安装的结构余量，若用于浓硫酸稀释等强放热混配工序，可直接在筒身外侧加装冷却夹套，通入冷却水带走混合过程产生的热量，无需重新设计罐体结构，适配不同放热程度的酸液混配工艺。
