立式锥形混合干燥反应罐体结构设计

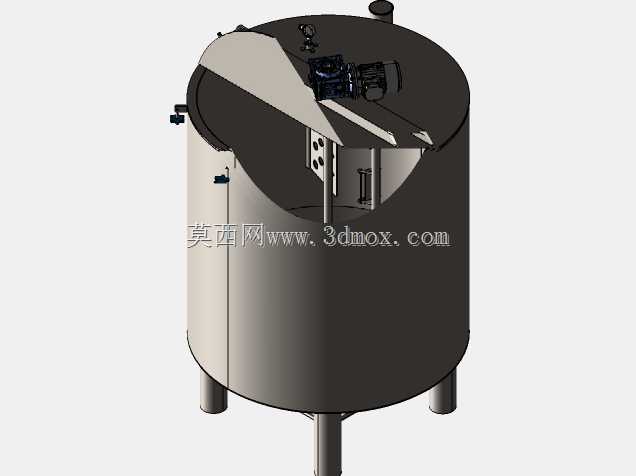

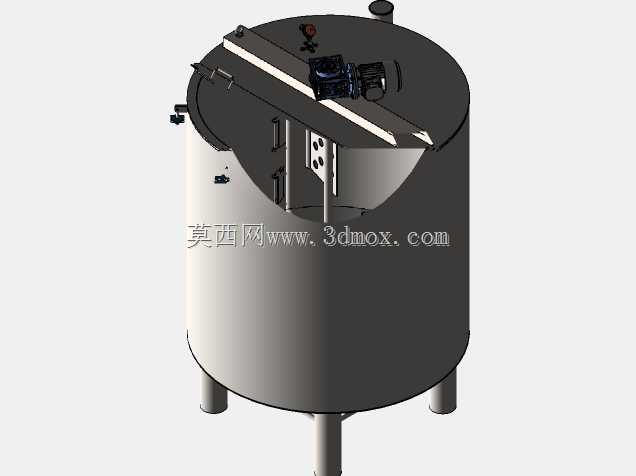

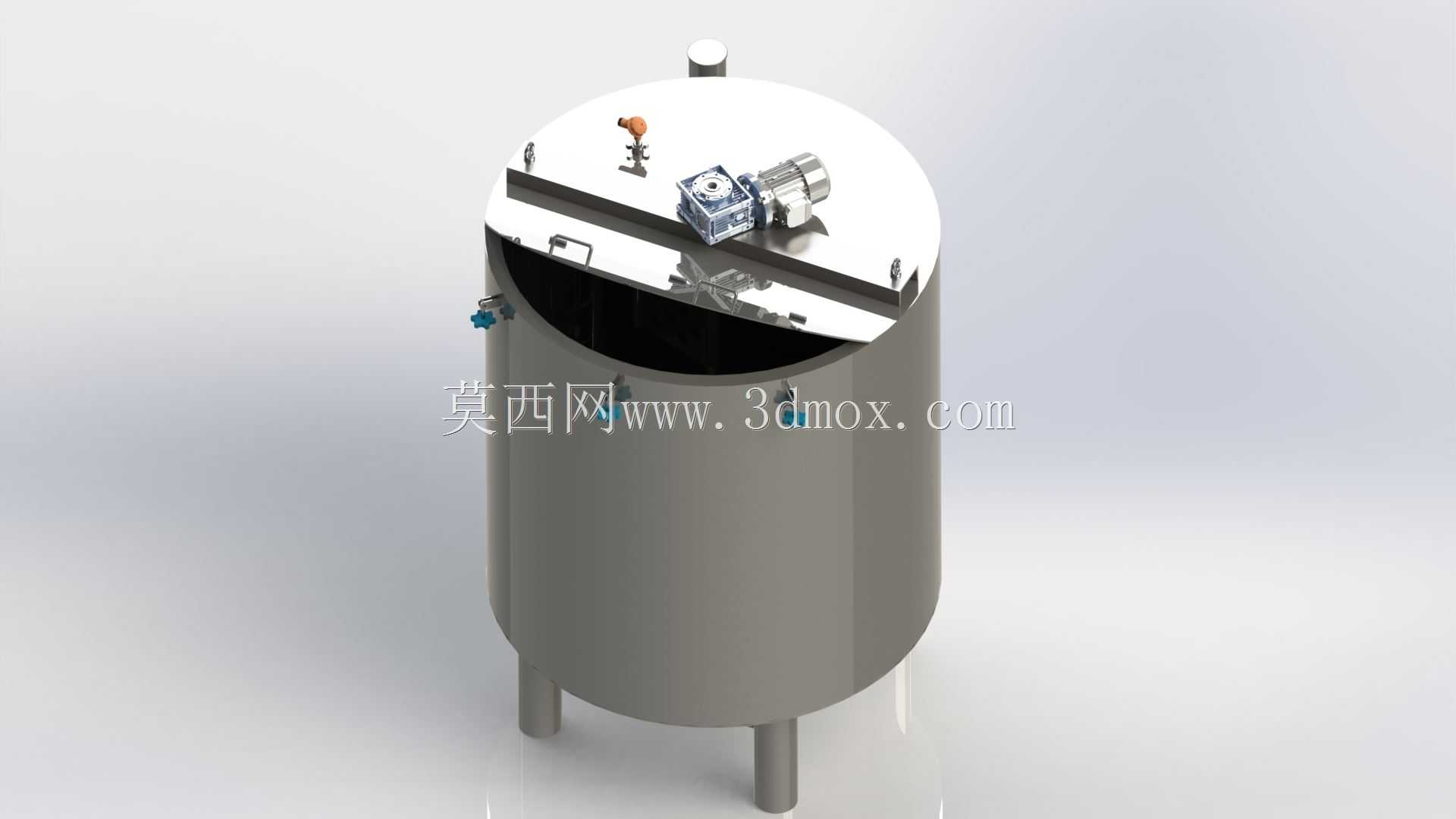

　　在精细化工、医药原料药生产、食品添加剂加工的固液混合、粉体干燥及常压反应工序中，这类立式锥形底罐体是生产线核心单元之一，区别于平底储料罐，锥形底结构的核心设计逻辑是解决排料无残留的问题——当处理易结块、流动性一般的粉体或含固浆料时，锥角的取值直接影响物料靠自重滑落的顺畅度，建模时需要结合物料安息角参数反复校核锥段斜率，避免出现架桥堵料的工况。从结构布局来看，罐体顶部集成了驱动单元、人孔、进料接口与观察视镜，驱动端采用侧置式搅拌安装座，区别于中心顶置的搅拌结构，这种布局可以预留出顶部中心位置的检修通道，同时搅拌轴伸入罐体内部的长度更短，轴端挠度更小，运转时的径向跳动量更容易控制，适合带一定转速的混合搅拌工况。

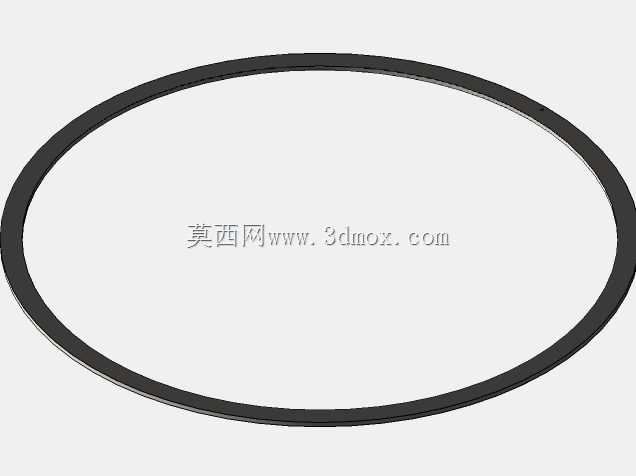

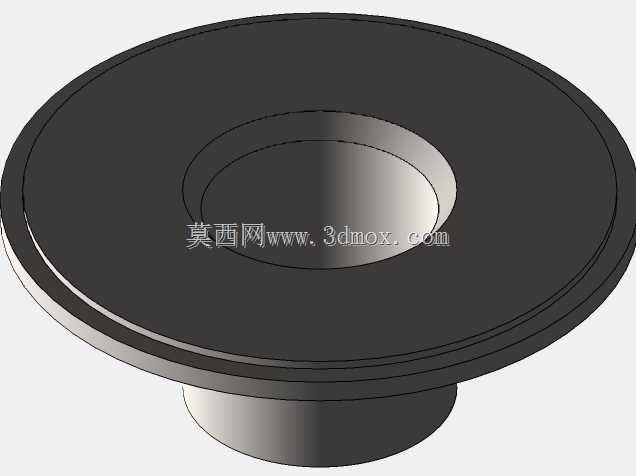

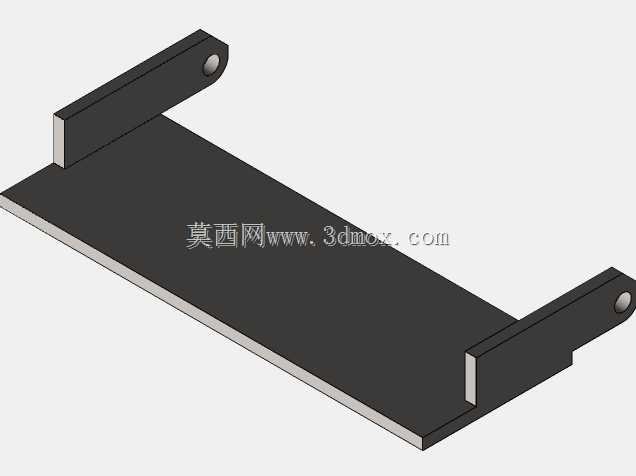

　　罐体直筒段采用等径圆柱结构，外壁预留了支腿安装位，三支均布的支腿直接焊接在筒身下段的加强圈位置，避免支腿载荷直接作用在筒壁造成局部变形，安装时需要保证支腿底面的平面度公差，防止罐体倾斜后搅拌轴与密封件出现偏磨。顶部的驱动组件包含减速电机、联轴器与机架，建模时需要预留密封件的安装空间，机械密封的压盖位置要和罐体顶部的安装法兰精准对齐，避免装配时出现密封面错位导致的泄漏问题。人孔采用快开式结构，设置在顶部靠近操作侧的位置，方便操作人员进入罐体内部清理残留物料、更换搅拌桨叶，人孔盖的铰链结构做了轻量化设计，开启时不需要额外吊装辅助。观察视镜带冲洗接口，可在运行过程中接入清洗液对镜面积料进行冲洗，无需开盖就能观察内部物料混合状态。

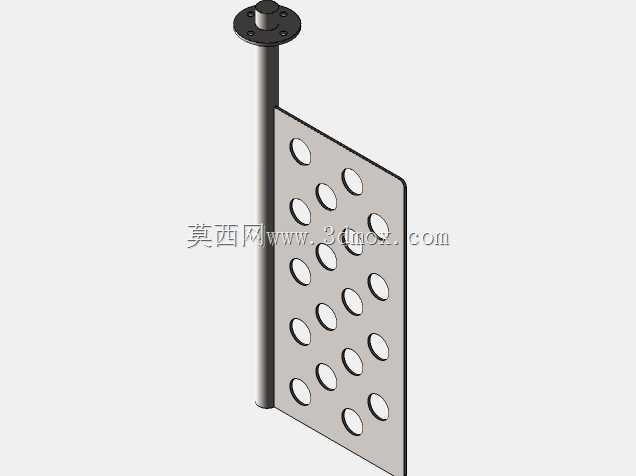

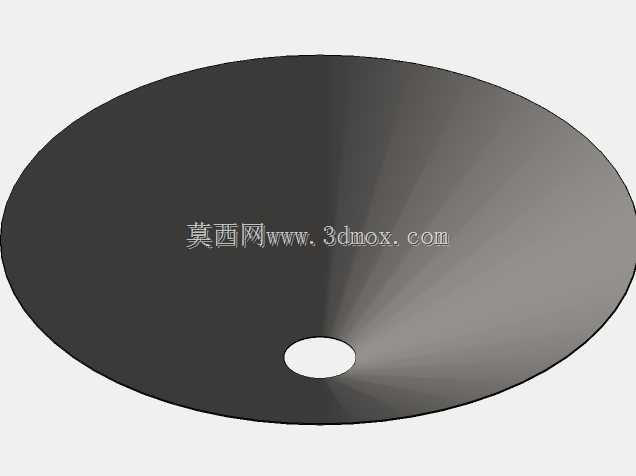

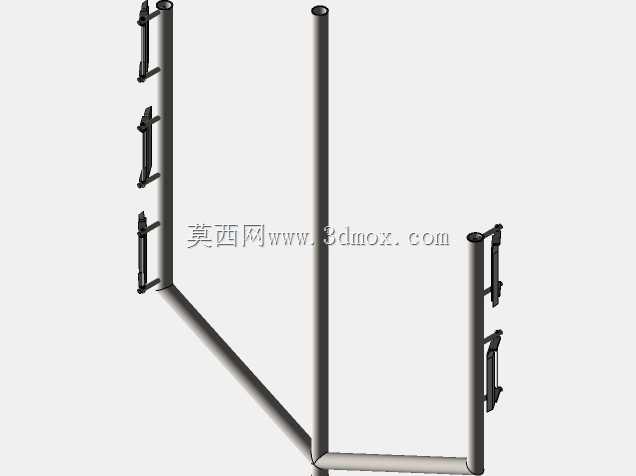

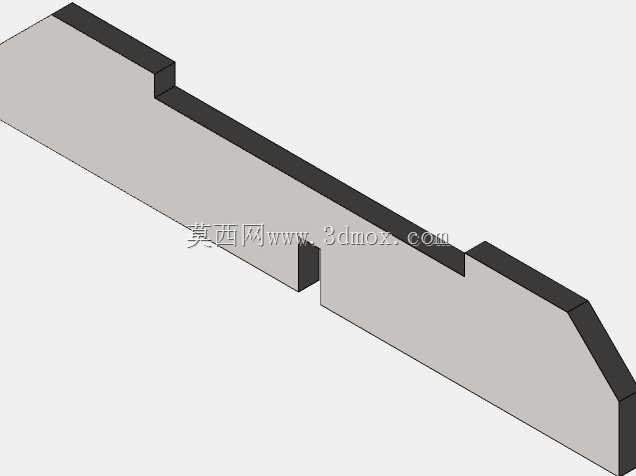

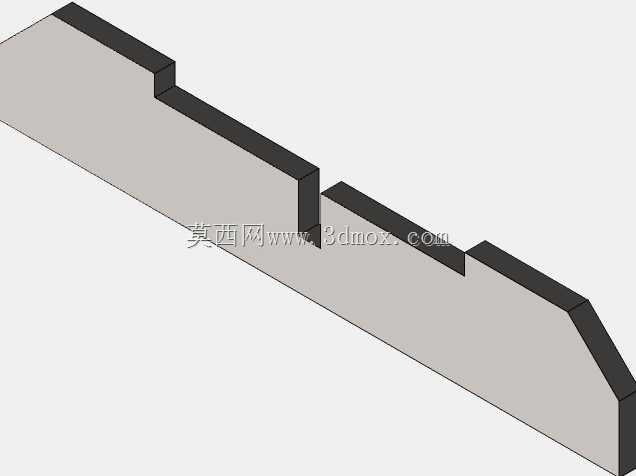

　　罐体的锥段底部设置排料阀接口，接口位置做了局部加厚处理，因为排料时物料对接口处的冲刷磨损比筒壁其他位置更严重，加厚处理可以延长罐体的使用寿命。筒身上段预留了多个工艺接口，可根据实际生产需求接入温度传感器、真空管路、加热夹套介质进出口，这类设备常配套夹套加热结构，建模时需要考虑夹套层的流道布局，保证加热介质在夹套内无流动死角，让罐内物料受热均匀，满足干燥工序的温度控制要求。搅拌桨的结构适配混合与干燥双重工况，桨叶边缘和罐壁、锥段内壁的间隙控制在合理范围，既不会因为间隙过大造成壁面积料无法被刮除，也不会因为间隙过小导致运转时桨叶刮蹭内壁，桨叶的角度经过优化，搅拌时可以推动物料沿锥段向上翻动，形成轴向循环，避免粉体在底部沉积。

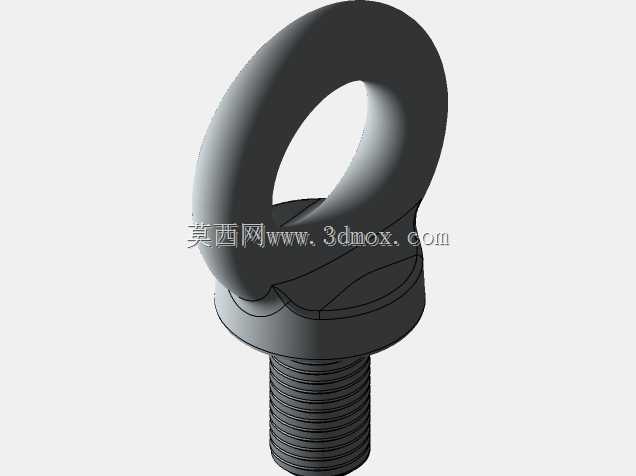

　　从安装边界来看，这类罐体的整体高度需要结合车间层高设计，顶部驱动单元的上方要预留足够的检修空间，方便后期拆卸电机、更换轴承，罐体侧面的操作平台高度要和人孔位置匹配，方便操作人员日常巡检、开关人孔。设备运行时的动载荷需要在建模时做重心校核，支腿的承载能力要覆盖罐体满载物料时的总重量，同时要考虑搅拌运转时的动载荷系数，避免设备运行时出现晃动。在实际生产场景中，这类设备可完成粉体混合、溶剂回收干燥、常压合成反应多个工序，减少物料在不同设备间转料的损耗与污染风险，尤其适合小批量多品种的精细化工生产场景，设备的结构紧凑，占地面积小，相比卧式混合设备，立式结构的密封点更少，真空状态下的泄漏风险更低，适合需要负压干燥的工况。建模过程中，所有法兰的连接尺寸都遵循通用化工管道标准，方便后期和上下游设备的管路对接，罐体的焊接位置都做了圆角过渡处理，避免应力集中，同时减少物料在焊缝位置的挂壁残留，方便CIP清洗时的冲淋覆盖。
