立式双舱燃气发生锅炉结构设计

　　这款立式双舱结构的燃气发生锅炉，主要面向中小型工业生产供热、商用集中供暖以及工艺热水供应场景，在食品加工、纺织印染、小型化工生产以及商业综合体供暖等场景中，可稳定输出额定参数的高温热能介质，替代传统燃煤类供热设备，适配清洁燃气能源的使用要求。从设备实际用途来看，该设备通过燃气燃烧释放的热量对换热介质进行加热，可根据后端管路需求输出饱和蒸汽或者高温热水，双舱独立的炉门设计，可实现燃烧舱与换热清灰舱的独立操作，日常运维时不需要整体停炉即可完成单舱的积灰清理与易损件检查，大幅降低运维过程中的生产中断时长。

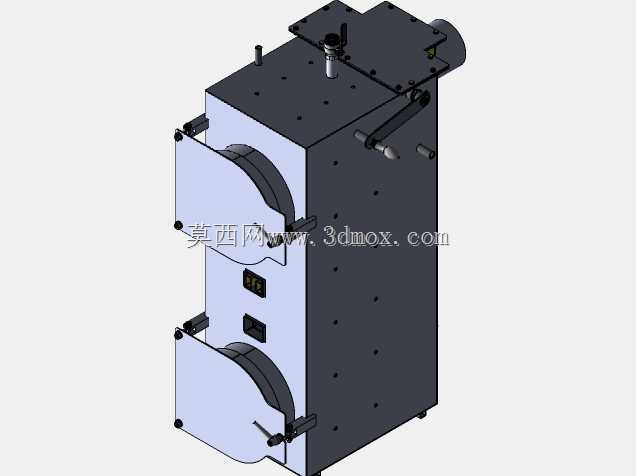

　　在产品功能特性层面，设备采用立式竖装布局，整体为长方体立式框架结构，侧面布置的快开式炉门搭配压紧锁扣结构，可实现炉门的快速启闭，锁扣采用偏心压紧原理，关闭后可保证炉门与门框之间的密封面完全贴合，避免高温烟气泄漏造成的热损失与安全隐患。设备顶部布置的燃气接入与点火组件集成在同一安装平台上，预混燃烧接口可适配低压天然气、液化石油气等多种常见燃气气源，接口处预留的传感器安装位可直接加装火焰检测、燃气泄漏检测元件，不需要额外对设备本体进行打孔改造。设备侧面预留的多组安装孔位，可根据现场安装需求加装水位监测、温度传感、压力变送等监测元件，适配不同自动化程度的供热控制系统接入要求。

　　从设计思路来看，这款锅炉在建模阶段就充分考虑了现场安装的空间适配性，整体采用窄体长立式布局，相较于同功率的卧式锅炉，占地面积可缩减40%左右，特别适合安装空间局促的厂区边角位置、地下设备间等场景。设备底部预留的地脚安装孔采用长圆孔设计，可适配现场安装基础的小范围尺寸偏差，降低基础施工的精度要求。设备本体的外壳钣金采用分段式拼接设计，每一段钣金都设置了定位折边，现场组装时不需要额外做定位工装，即可快速完成外壳的拼接装配，外壳内侧预留的保温层安装间隙，可根据不同地区的环境温度要求填充不同厚度的硅酸铝保温棉，避免设备外壳表面温度过高造成的人员烫伤风险与热损耗。

　　关于外形尺寸与安装边界，该设备整体高度控制在常规工业厂房2.8米净空的安装要求范围内，设备顶部的燃气管路接口与吊装吊耳的最高处距离设备基础面的高度预留了足够的管路安装操作空间，现场安装时不需要额外抬高设备基础即可完成顶部管路的法兰对接。设备侧面的操作面预留了不小于0.8米的操作空间即可满足炉门全开、日常运维操作的需求，设备背部与墙面的安装距离只需要预留0.3米的散热间隙即可，不需要预留过大的检修通道，所有需要定期检查的阀门、检测元件都集中布置在设备正面操作侧，运维人员站在设备正面即可完成全部日常检查操作。设备底部的排污接口统一布置在设备后侧底部，可直接对接厂区的排污管路，不需要在设备基础上额外开设多组排污沟槽。在结构强度设计上，设备本体的内部换热管采用错位排布方式，既保证了烟气的扰动换热效率，又避免了烟气直排造成的换热不充分问题，内部支撑框架采用型钢焊接结构，整体刚性可满足长途运输与吊装过程中的强度要求，不会出现框架变形导致的换热元件移位问题。
