蜂巢式路基加筋土工格室铺装结构

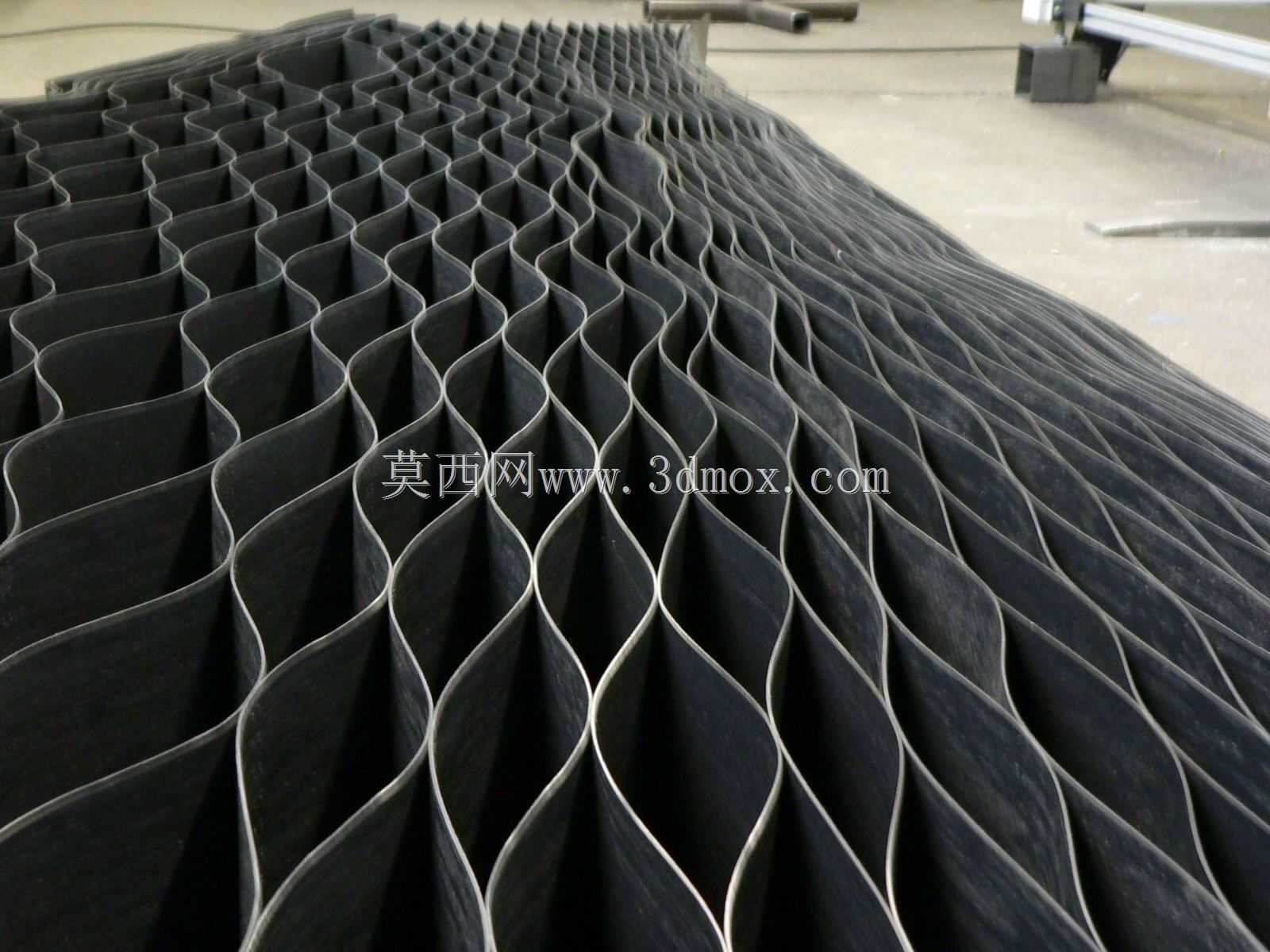

　　该三维结构对应道路工程领域常用的蜂巢式土工格室铺装构件，核心应用场景覆盖软基路段路基加固、边坡防护植生、重载道路基层应力扩散、临时施工便道铺装等工程场景，在湿陷性黄土区域、冻土区域、填方路段的道路施工中，这类结构可有效解决路基不均匀沉降、填料侧向位移、坡面冲刷溜塌等常见工程问题。从实际工程用途来看，展开后的格室形成连续的三维蜂窝约束腔体，填充碎石、灰土、级配砂石等填料后，可将原本松散的填料约束为具有较高抗弯拉强度与抗剪强度的复合承载层，相比传统平面加筋材料，其侧向约束作用可提升路基承载能力30%以上，同时能分散上部传递的车辆动荷载，降低路基局部应力集中，减少路面反射裂缝的产生概率。在功能特性设计上，

　　格室片材采用带纹理的高分子片材经超声波焊接成型，片材表面的压纹设计可提升与内部填充填料的嵌锁摩擦力，避免填料在格室内部发生滑移；格室节点采用高强度焊接连接，可承受填料填筑压实过程中的侧向张力，不会出现节点开裂、格室胀开的问题；整体结构可完全折叠收纳，运输时占用空间极小，现场施工时仅需人工拉开即可形成连续的网状腔体，无需复杂的拼接工序，施工效率相比传统路基加筋工艺提升40%以上。设计过程中首先确定格室的有效高度，针对不同应用场景匹配对应尺寸：用于临时便道铺装时格室高度多选用50-100mm，用于高速公路路基加固时高度选用150-200mm，用于边坡防护时高度选用100-150mm；格室的焊接间距决定了单个腔体的平面尺寸，

　　常规间距为300-800mm，间距越小整体约束能力越强，对应材料用量也越高，设计时需结合路基承载力要求、填料粒径做匹配，避免出现填料粒径过大无法填入格室、或间距过大约束不足的问题。安装边界方面，铺装前需对下层路基做整平压实处理，压实度需达到对应道路等级的设计要求，避免出现局部凹陷导致格室悬空；格室展开后需使用U型锚钉固定在下层路基上，锚钉间距根据坡度与荷载等级调整，平坦路段锚钉间距为1.5-2m，边坡路段锚钉需加密至1m以内，且坡顶位置需做格室压边锚固，避免格室在填料填筑时发生移位；格室横向拼接时需采用专用连接插件将相邻格室片材连接为整体，保证拼接位置的抗拉强度不低于格室本身片材强度的80%，避免出现拼接位置断开导致的约束失效；

　　填料填筑时需采用分层填筑方式，首次填筑厚度需超过格室高度50mm以上才可进行压实作业，严禁直接在格室顶部行走重型压实设备，避免格室被压变形、节点脱焊。针对不同的工程场景，该结构还可做针对性调整：用于盐碱区域道路时，片材需添加抗老化、抗盐碱腐蚀的改性添加剂，提升结构使用寿命；用于植生边坡防护时，格室片材可预留透水孔，保证腔体内部土壤的水分流通，满足植物生长需求；用于冻土区域道路时，格室内部填充的碎石层可阻断毛细水上升通道，减少路基冻胀融沉的病害发生。从结构受力角度分析，该结构的核心作用是通过三维约束将上部荷载从受力点向周围格室腔体扩散，将原本作用在局部路基的点荷载转化为分布在更大面积的面荷载，同时格室片材的侧向约束力可抵消填料受荷载时产生的侧向变形趋势，让填充材料始终处于三向受力状态，大幅提升填料的整体抗变形能力，这也是其相比传统二维土工格栅加筋材料的核心优势。建模过程中需准确还原格室片材的厚度、焊接节点的位置、片材表面的压纹细节，同时需模拟格室展开与折叠的状态，验证片材弯折位置的应力是否在材料允许范围内，避免反复折叠后片材出现疲劳断裂；同时需验证格室展开后单个腔体的尺寸公差，保证现场施工时格室可顺利拉开至设计尺寸，不会出现焊接位置过紧导致无法完全展开、或焊接位置过松导致格室尺寸偏差过大的问题。
