散装固体斜刮板输送升降设备结构

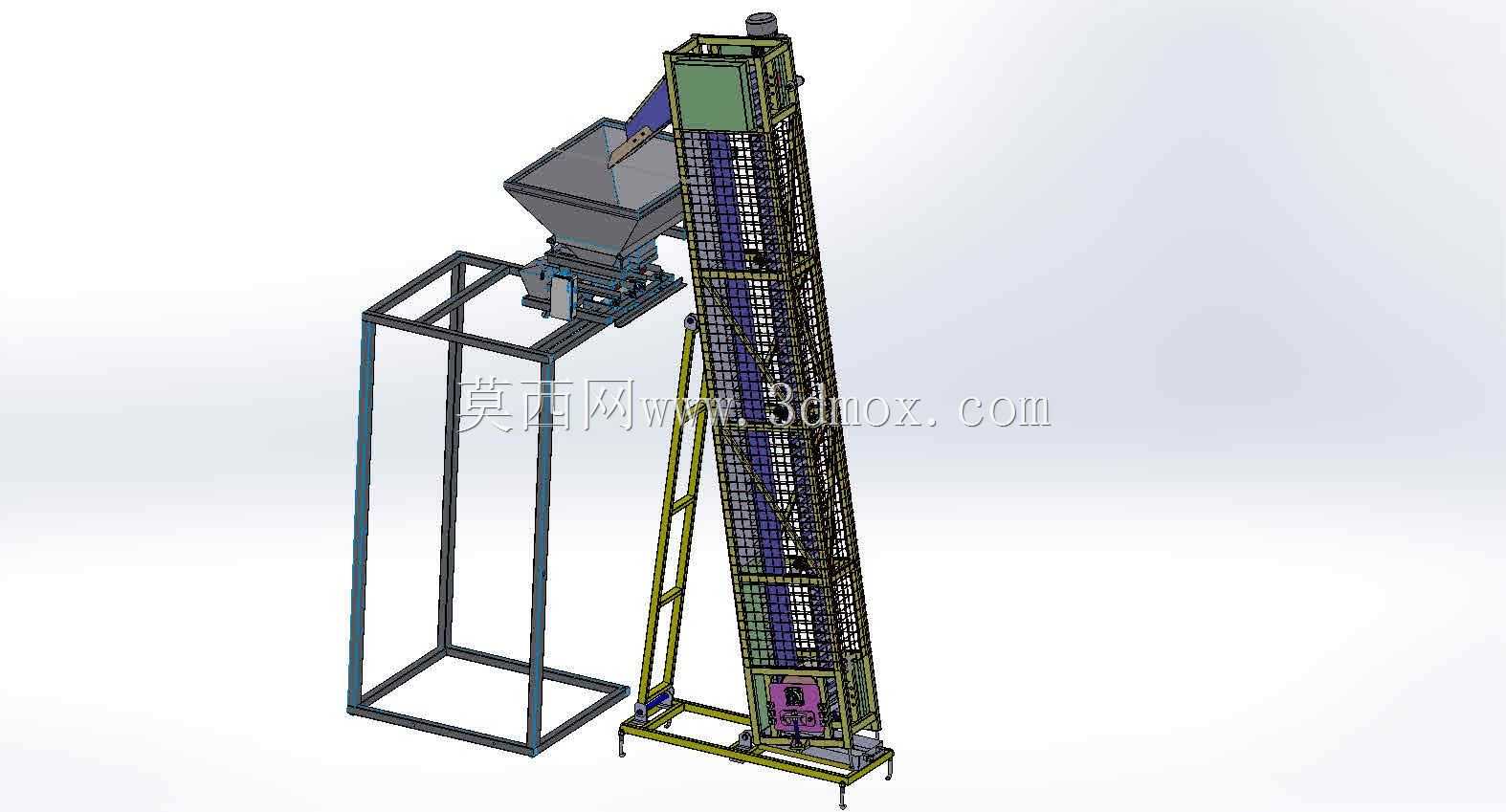

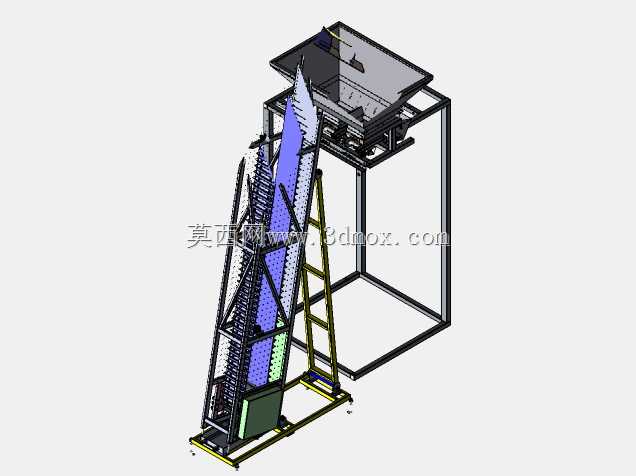

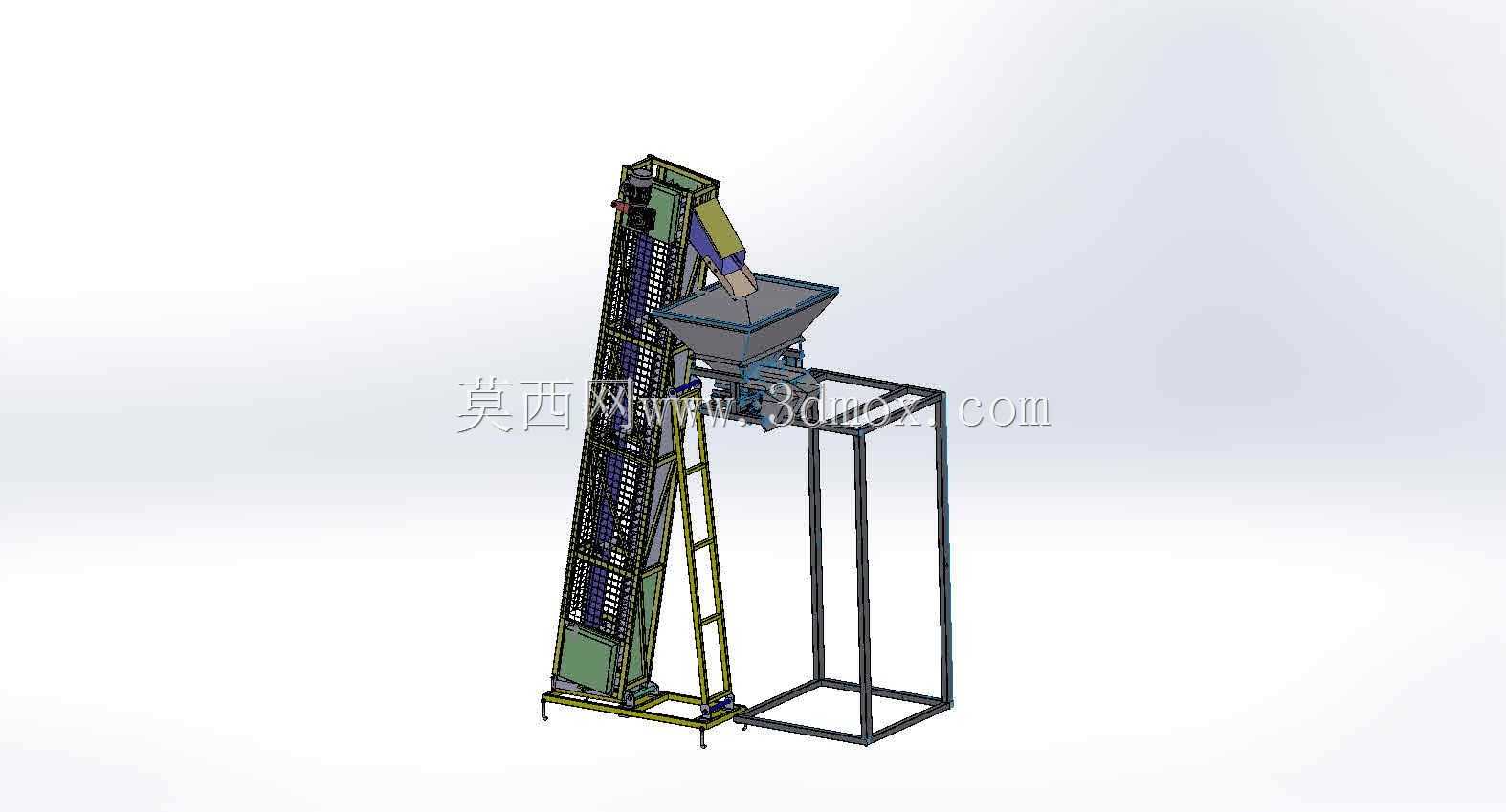

　　在粮食加工、建材散料转运、化工颗粒料生产的车间场景里，经常会遇到受场地横向空间限制，无法布置长距离水平输送加垂直提升两段设备的工况，这类斜置式刮板升降设备就是针对这类窄空间散料垂直转运需求开发的专用结构。不同于常规垂直斗提机需要预留顶部检修平台与下部进料段的水平延展空间，该设备采用倾斜布置的桁架式机架，整体沿倾斜方向延伸，可直接对接低位出料口与高位受料点，省去中间转接环节的料斗与溜管，减少散料转接过程中的撒漏与粉尘逸散。从结构设计逻辑来看，设备主体承载采用型钢焊接桁架结构，主立柱沿倾斜方向分段拼接，横向腹杆采用等边角钢交叉布置，既保证整体机架的抗扭刚度，避免长倾斜段运行过程中出现的侧向晃动，又能控制整体设备自重，

　　降低对安装地面的载荷要求。机架两侧设置有防护网罩，将内部运行的刮板链条与外部操作区域完全隔离，避免检修或巡检过程中人员误触运动部件引发安全风险，防护网采用快拆式螺栓固定，可针对链条张紧段、头尾轮检修位置单独拆卸网罩，无需整体拆除防护结构。设备下部为进料段，采用敞口式接料槽设计，可直接对接地面出料口或者低位皮带机的落料点，槽体内壁铺设有耐磨衬板，减少散料长期冲刷对槽体钢板的磨损，衬板采用沉头螺栓固定，磨损后可快速更换无需整体更换槽体。内部输送构件采用刮板链条结构，刮板沿链条等距布置，刮板边缘与倾斜料槽内壁保留均匀间隙，既避免运行过程中刮板卡涩，又能保证散料在倾斜提升过程中不会沿料槽下滑，针对不同堆积密度的散料，

　　可通过调整刮板间距适配输送量需求，比如堆积密度较大的矿石颗粒可缩小刮板间距，轻质粮食颗粒可适当放大间距提升输送效率。设备头部为驱动与出料段，驱动单元采用直连式减速电机布置在机架头部顶端，电机座通过可调式螺栓固定在机架端板上，可通过调整螺栓位置张紧刮板链条，省去额外的张紧轮结构，降低故障点。头部出料口采用斜向溜槽设计，出料方向沿设备倾斜方向切线布置，可让提升到顶端的散料沿刮板运动方向自然甩出，避免物料在头部堆积堵料，溜槽末端可根据对接设备的进料口位置调整安装角度，适配不同高度的受料设备。安装边界方面，设备底部设置有可调式支撑脚，四个支撑脚均可独立调整高度，可适配安装地面存在的不平整误差，支撑脚底板预留地脚螺栓孔，

　　设备就位调整垂直度后可通过膨胀螺栓与地面固定，避免运行过程中设备移位。设备倾斜角度可根据现场实际提升高度与横向可用空间调整，常规布置角度在60度到75度之间，角度过小会占用过多横向空间，角度过大则会提升散料下滑的风险，设计过程中针对不同物料的安息角做了适配，保证在最大倾斜角度下散料不会出现回滑。设备侧面预留有多个观察口，可在运行过程中直接观察内部刮板运行状态与物料输送情况，无需停机拆除防护即可判断是否存在卡料、链条跑偏等问题，观察口采用透明有机玻璃密封，兼顾观察需求与粉尘密封要求。头尾轮部位均设置有轴承座密封结构，采用迷宫式密封加防尘毡的组合密封形式，避免散料粉尘进入轴承内部加剧磨损，延长轴承维护周期。针对有防爆要求的工况场景，驱动电机可替换为防爆型，机架部位可预留静电接地端子，将设备运行过程中产生的静电导入地面，避免易燃易爆粉尘环境下的静电风险。整体结构在建模过程中对所有焊接节点做了细化处理，型钢拼接位置均保留了焊接收缩余量与焊接坡口示意，运动部件之间均做了干涉检查，保证刮板运行全程与槽体、防护网、机架之间无碰撞干涉，所有标准件均采用通用规格，后期维护更换无需定制特殊配件。
