剪叉式摩托车维修升降作业台结构设计

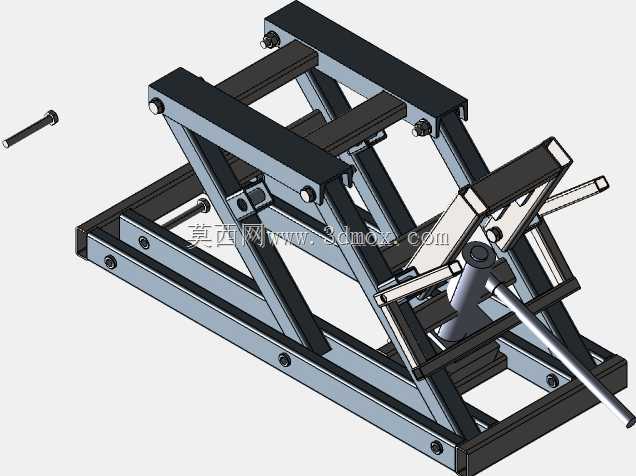

　　日常摩托车维保作业里，常规的地面操作往往需要维修人员长时间俯身、蹲姿作业，针对大排量重型摩托的底盘检修、轮胎更换、制动系统调校等工序，没有适配的举升设备不仅作业效率低下，还容易因车辆支撑不稳引发安全隐患，这款剪叉式摩托升降台正是瞄准这类细分维保场景开发的专用举升工装。从结构布局来看，设备采用双层剪叉臂作为核心承载传力结构，剪叉臂选用矩形型钢焊接加工，臂体之间通过销轴铰接，铰接位置预留润滑脂加注通道，长期频繁举升作业时可定期加注润滑脂降低铰接副磨损，避免臂体运行卡滞。底部为整体式焊接底架，底架框架采用槽型钢拼焊成型，框架底面预留四个地脚螺栓安装孔，可直接固定在维保车间的硬化混凝土地面上，也可在底架下方加装防滑橡胶垫实现无固定放置，

　　适配快修门店的灵活工位布置需求，底架内部设置剪叉臂的低位限位挡块，当升降台完全回落至最低位置时，剪叉臂下沿与挡块贴合，避免臂体过度收拢造成结构磕碰。顶部承载平台采用框架式结构，平台表面预留多组绑带安装孔与可调节限位挡块安装位，作业时可根据不同摩托的轴距、轮距调整挡块位置，配合绑带将车辆轮胎牢牢固定在平台上，避免举升过程中车辆滑移侧翻，平台前端设置可翻转的下车导板，导板翻下时可作为车辆上下平台的坡道，举升作业时将导板翻起即可形成前端防护挡边，省去额外拆装坡道的工序。驱动单元采用卧式手动液压泵集成在剪叉臂中部位置，液压泵的操作杆延伸至设备侧方，维修人员站在设备侧面即可操作压杆实现平台平稳举升，液压回路内置溢流阀，

　　当负载超过额定承载上限时溢流阀自动开启泄压，避免超负载损坏结构件或液压密封件，回路同时设置可控卸荷阀，缓慢旋动卸荷旋钮即可控制平台平稳下降，下降速度可通过旋钮开度灵活调节，避免快速下落造成车辆冲击。从安装边界来看，设备完全回落时整体高度不超过200mm，常规小排量踏板车、大排量巡航车都可轻松通过导板驶上平台，完全举升后平台高度可达到750mm左右，这个高度刚好匹配维修人员站立作业的舒适操作区间，检修摩托底部、更换机油、调校传动链条时无需弯腰俯身，大幅降低长时间作业的疲劳感。设计过程中针对剪叉臂的受力做了针对性优化，上下铰接点的位置经过反复迭代调整，确保举升全程剪叉臂的受力始终在型钢的许用应力范围内，

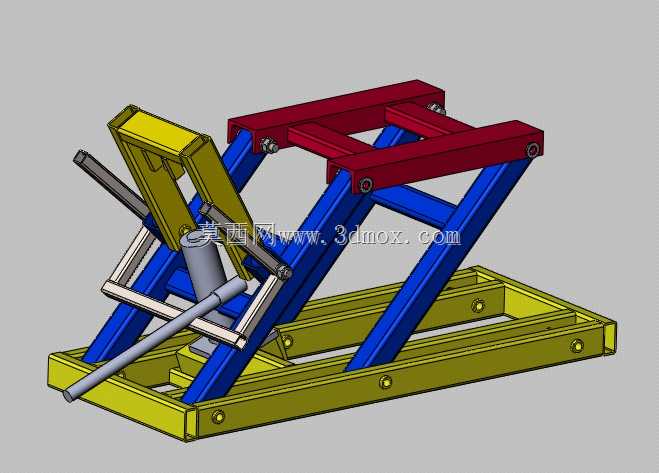

　　不会出现局部应力集中导致臂体变形的问题，底架与顶部平台的连接位置设置横向稳定拉杆，避免举升过程中平台出现横向晃动，即使在平台上对车辆螺栓进行大扭矩紧固作业，平台也能保持足够的刚性，不会出现明显晃动感。和通用型的汽车举升机不同，这款升降台的承载吨位专门针对摩托车的重量区间设计，整体结构紧凑，占地面积仅为1.8米长、0.7米宽，即使是面积不大的摩托维修门店也能轻松布置，不需要对车间地面做特殊改造，接上固定螺栓或者放置防滑垫即可投入使用。在实际维保场景中，除了常规的摩托车维修作业，这款升降台也可适配小型电动四轮车、沙滩车的轻量维保作业，只要车辆重量在设备额定承载范围内、轴距轮距匹配平台尺寸，都可以通过该设备完成举升作业，设备的液压泵单元采用模块化设计，后期如果出现密封件老化等问题，可直接整体更换泵体，不需要对整体结构做拆解，维护成本极低。剪叉臂的表面采用喷塑处理，不同结构件采用区分色涂装，日常作业中如果出现漆面磕碰可及时补漆，避免臂体长期接触维保车间的油污、水渍出现锈蚀问题，延长设备整体使用寿命。
