长条形型材在线自动涂装作业设备结构

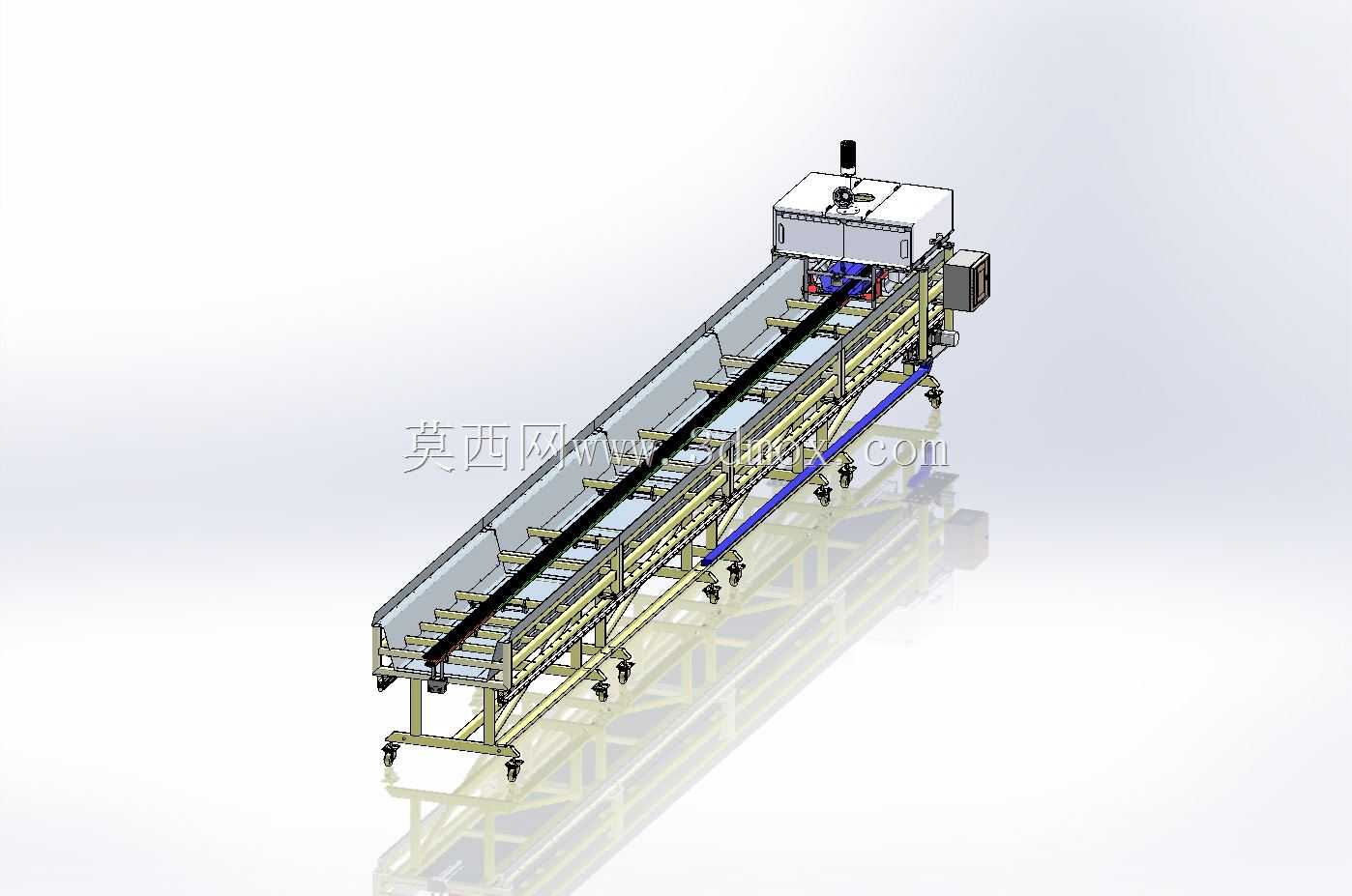

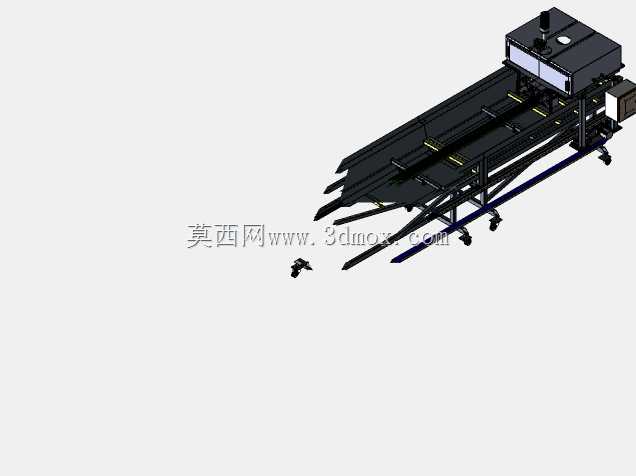

　　这款设备针对长条形金属、塑料型材的连续表面涂装工序设计，适配门窗铝型材、工业导轨型材、线缆穿线槽等截面规则的长条工件在线加工需求，可直接对接型材挤出、下料裁切的前道工序产线，替代传统吊空喷涂、人工刷涂的低效作业模式，解决长型材涂装过程中工件晃动、涂层厚薄不均、漆料飞溅浪费的常见工程问题。设备整体采用龙门跨接式结构搭设在型材输送线体上方，安装时无需改动原有输送线的主体机架，仅需在输送线两侧预设地脚螺栓点位固定支撑立柱，支撑立柱预留上下调节腰型孔，可适配300mm至800mm宽度范围内的常规型材输送线，设备主体作业舱下沿距离输送辊道面的高度可根据型材截面高度在150mm至400mm区间调整，适配最大截面宽度220mm、

　　高度120mm的长条型材连续通过，单段作业舱的沿输送方向长度为1200mm，可根据涂装工艺需求多段拼接实现底漆、色漆、罩光漆的多涂层连续作业。作业舱采用半封闭围板结构，顶部设置排风接口可对接车间废气收集管路，舱体内侧设置可调节角度的喷枪安装支架，支架沿型材输送方向对称布置，可根据型材截面形状调整喷枪的喷射角度、与工件表面的距离，针对凹槽、拐角等易漏喷的结构位置可单独增设侧喷工位，所有喷枪的供漆管路沿舱体顶部的走线槽排布，避免漆雾滴落污染管路接头。舱体进料端与出料端均设置柔性挡漆帘，采用耐溶剂腐蚀的硅胶条材质，既能够允许型材顺畅通过，又可阻挡舱内漆雾向外逸散，改善车间作业环境。设备的驱动控制单元集成在舱体侧方的独立电控箱内，

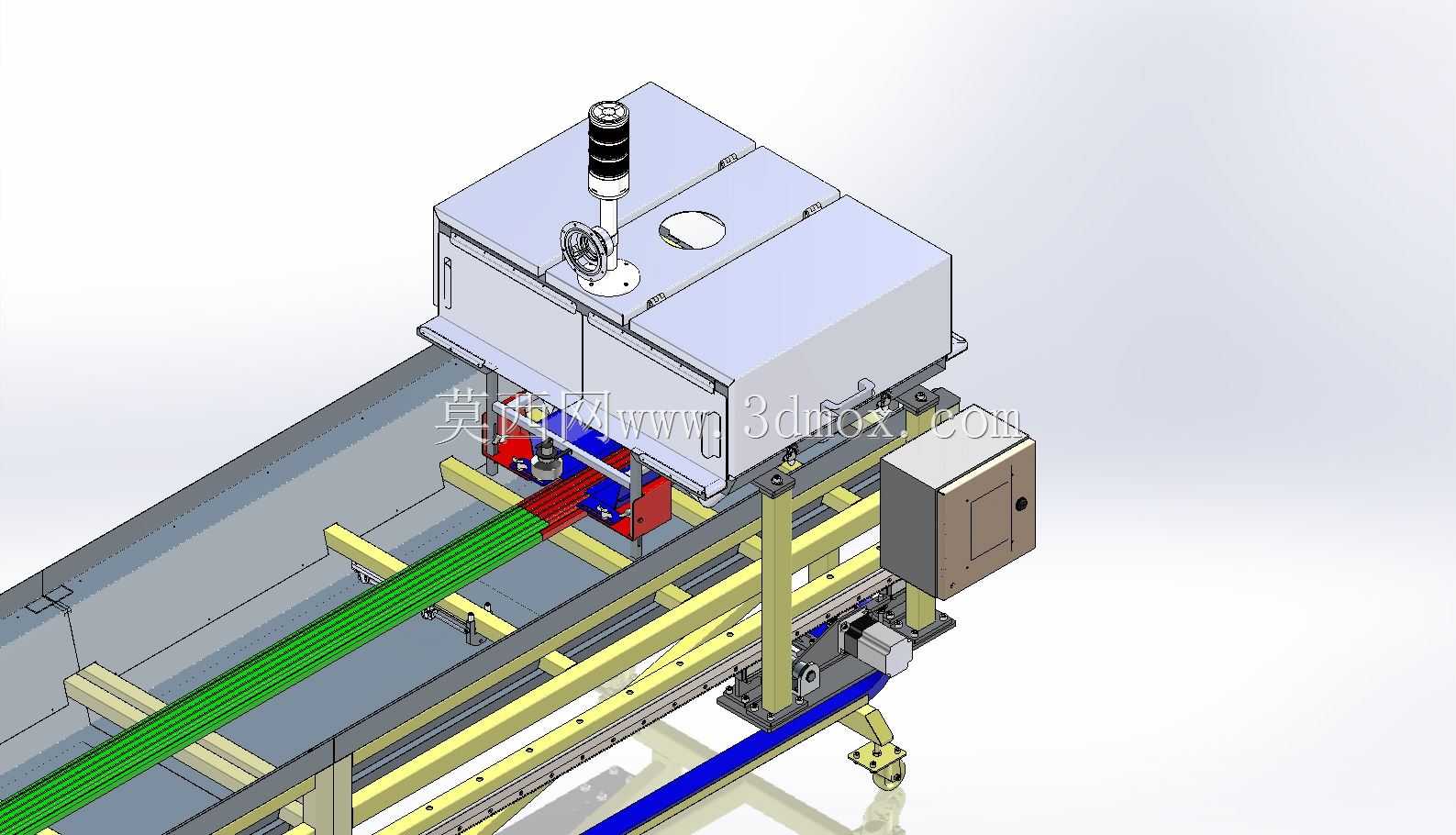

　　电控箱采用壁挂式安装在右侧支撑立柱上，防护等级达到IP54，可适应涂装车间内漆雾、潮湿的作业环境，箱内集成输送线联动信号模块，可实现与前道输送线的速度同步，当输送线启停时涂装作业自动对应启停，避免出现型材表面的堆漆、断涂缺陷。设备顶部设置三色警示灯，可实时显示设备运行、故障、待料三种工作状态，便于车间巡检人员快速识别设备工况。输送线体部分采用型材专用的链式输送结构，两侧设置可调式导向限位条，限位条采用耐磨尼龙材质，可根据型材的宽度调整两侧间距，避免型材输送过程中出现偏移导致喷涂位置错位，导向条与型材接触面做圆角处理，防止刮伤型材未固化的涂层表面。舱体内部设置漆雾回收挡板，挡板采用可拆卸式结构，表面附着的漆雾结块后可快速拆下清理，

　　减少设备维护的停机时间，挡板下方设置废漆收集槽，可将滴落的多余漆料集中收集处理，避免漆料直接滴落在输送线或车间地面造成污染。在结构设计阶段，充分考虑了涂装作业的维护需求，舱体顶部的喷枪安装板采用快拆式铰链结构，需要更换喷枪或者清理舱内积漆时，可直接向上翻开安装板，无需整体拆卸舱体围板，单人即可在10分钟内完成单舱的日常维护作业。支撑立柱底部设置可调脚杯，可在安装时微调设备的水平度，保证舱体与输送线的平行度误差不超过1mm/m，避免出现型材一侧距离喷枪过近导致涂层过厚、另一侧距离过远漏喷的问题。针对不同材质型材的涂装工艺差异，设备预留了烘干段对接接口，在涂装舱后端可直接拼接红外烘干或者热风循环烘干模块，实现涂装后涂层的快速固化，缩短工件的转序等待时间，整条产线可实现型材从上料、表面涂装、涂层固化到下料的全流程连续作业，单条线的作业效率可达到人工涂装的6倍以上，同时漆料的利用率相比人工喷涂提升40%左右，大幅减少涂装工序的材料损耗与人工投入。设备的所有外露结构件均采用不锈钢或者喷塑防腐处理，避免长期接触漆雾、溶剂出现锈蚀剥落的问题，延长设备在恶劣涂装环境下的使用寿命，管路与线路的排布均设置独立的防护槽，避免漆雾直接附着在管线外壁造成管线老化加速。
