全自动平面不干胶标签粘贴输送一体机

　　这套设备是面向平面类工件连续贴标作业而搭建的全自动贴标工作站，整体由底部承载机柜、绿色皮带输送线、上方贴标执行机头、料卷供标机构、剥标板、压合辊以及人机操作屏等模块组合而成，结构紧凑，是包装产线后段常见的标准机型之一。

　　从实际产线布局来看，这类设备多用于纸盒、塑盒、卡片、扁平包装袋、电子元件托盘以及规则平面产品的不干胶标签自动粘贴，常见于日化、食品、医药、3C配件及电商仓储分拣线。工件由上游接驳段或人工摆放到输送皮带入口，随皮带匀速进入贴标工位；上方标签料卷装载成卷不干胶标签，经导辊张紧、牵引输送，在剥标板前缘将底纸急转弯回绕，标签因刚度差异被剥离并顺势贴附到经过的工件表面，随后由压刷或压辊将标签压实、排出气泡，完成贴标后工件随皮带送出至下游收集或喷码、检测工位。

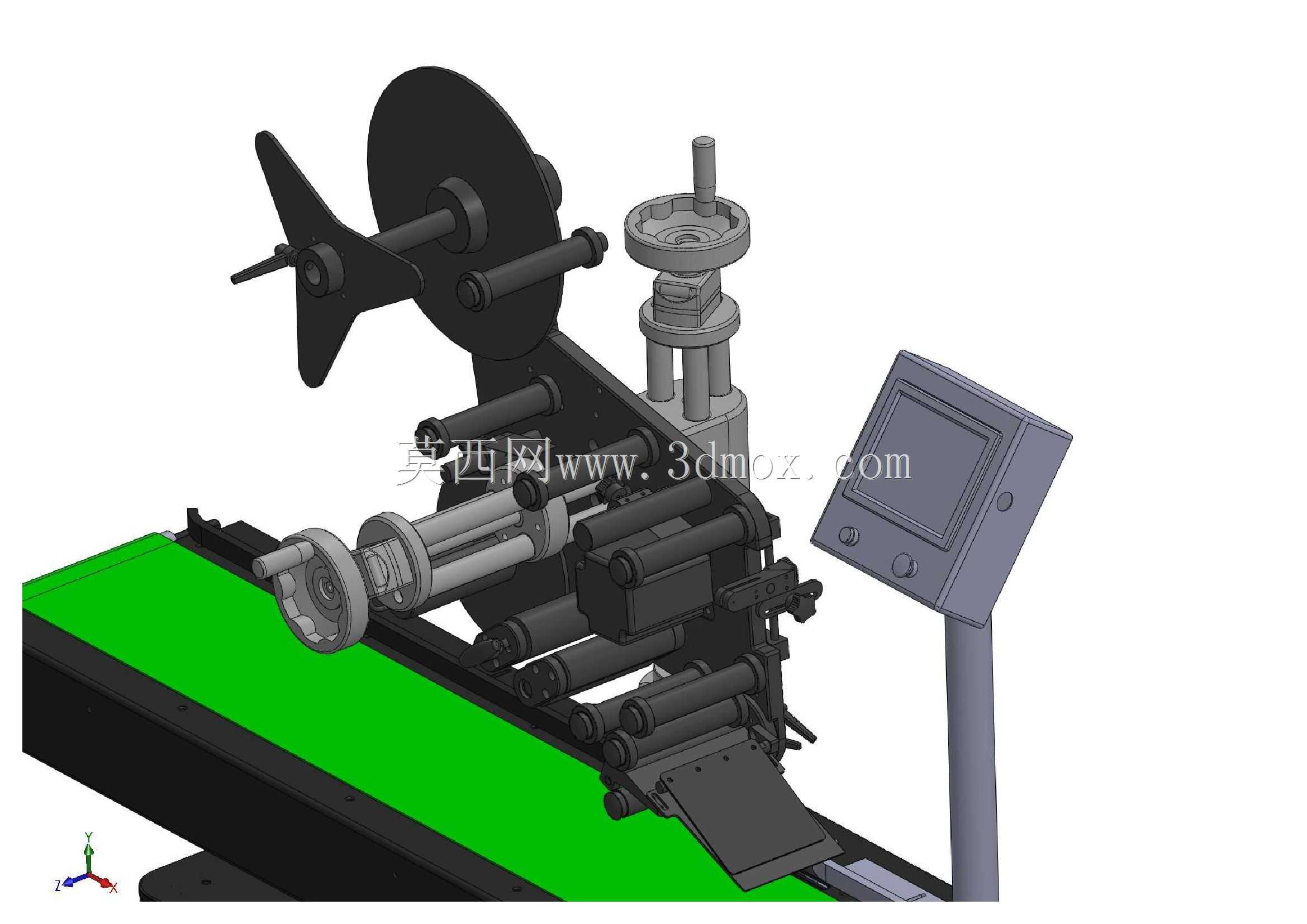

　　设计上，输送线采用水平皮带输送形式，绿色皮带兼顾耐磨与防滑，两侧配有可调导向护栏，可根据工件宽度进行限位调整，保证工件在贴标点位置稳定、不偏斜。贴标机头安装于横跨输送线的立式支架上，高度与前后位置均可调节，以适配不同厚度产品和标签贴附位置；供标部分包含放卷盘、多组过料辊、牵引机构与收底纸盘，料卷悬臂式装夹，换卷操作空间充足。剥标板尖端角度、牵引速度与皮带线速度需匹配，速度同步直接影响出标长度与贴标精度，实际调试中通常通过触摸屏设定输送速度、贴标延时、计数参数，并结合测物电眼信号实现“有物才贴、无物不标”的联动逻辑。

　　机架下部采用封闭机柜形式，既作为整机承重底座，又可容纳驱动电机、调速器、控制元件与布线，柜体带柜门便于检修，底部配置脚轮与可调脚杯，兼顾移动转场与就位后的水平固定。操作屏通过悬臂支架置于机头侧方，操作人员可在运行中观察参数并就近调整，支架角度可调，符合人机工程。整机外形呈长条形布局，输送方向为设备长度方向，贴标机头与料卷集中在中上部，占用车间面积较小；安装时需在输送线进出两端预留工件接驳与维护空间，上方预留标签卷更换的垂直操作高度，侧面预留柜门开启及电箱检修距离，设备就位后通过脚杯调平，确保皮带不跑偏、贴标基准稳定。

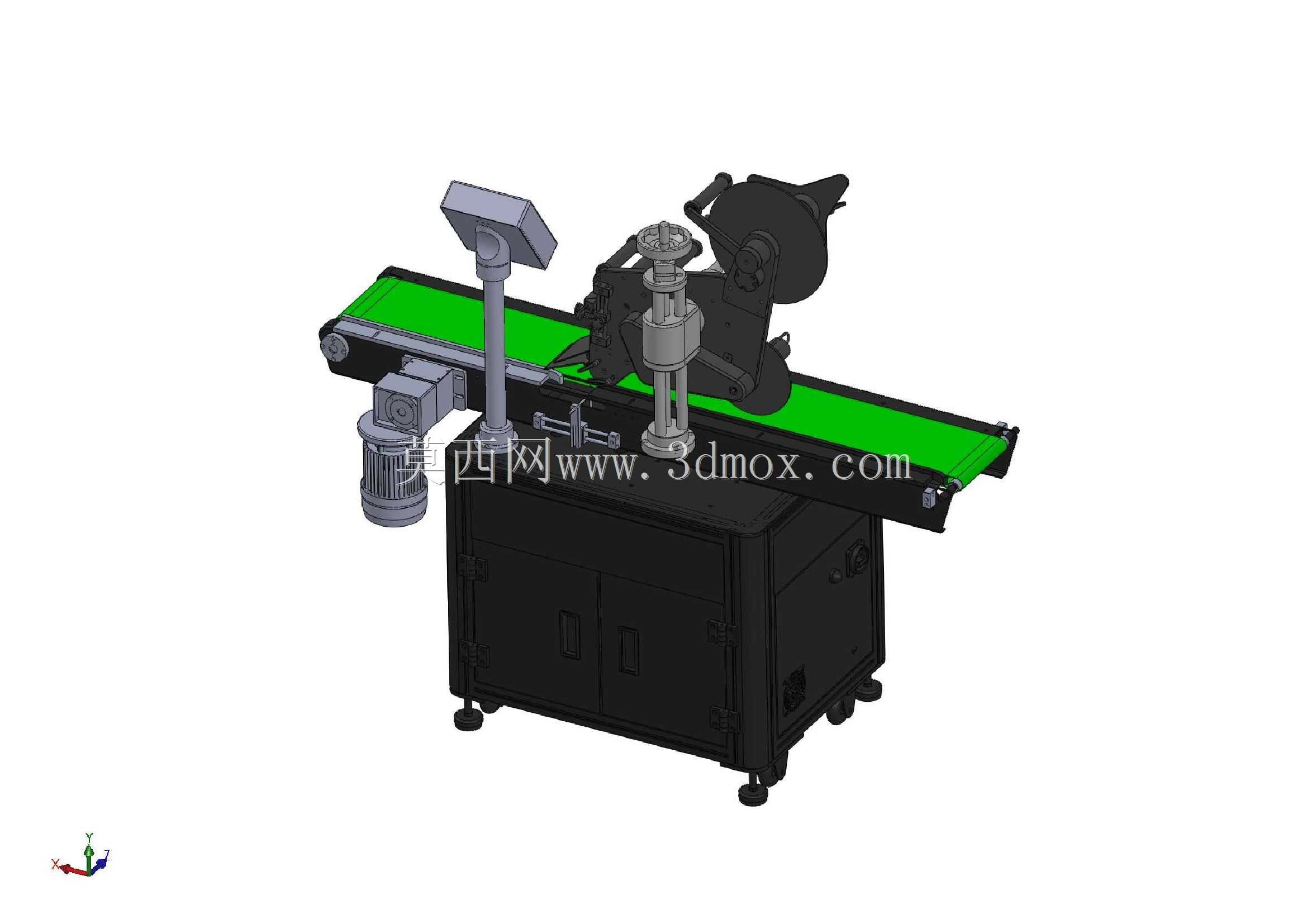

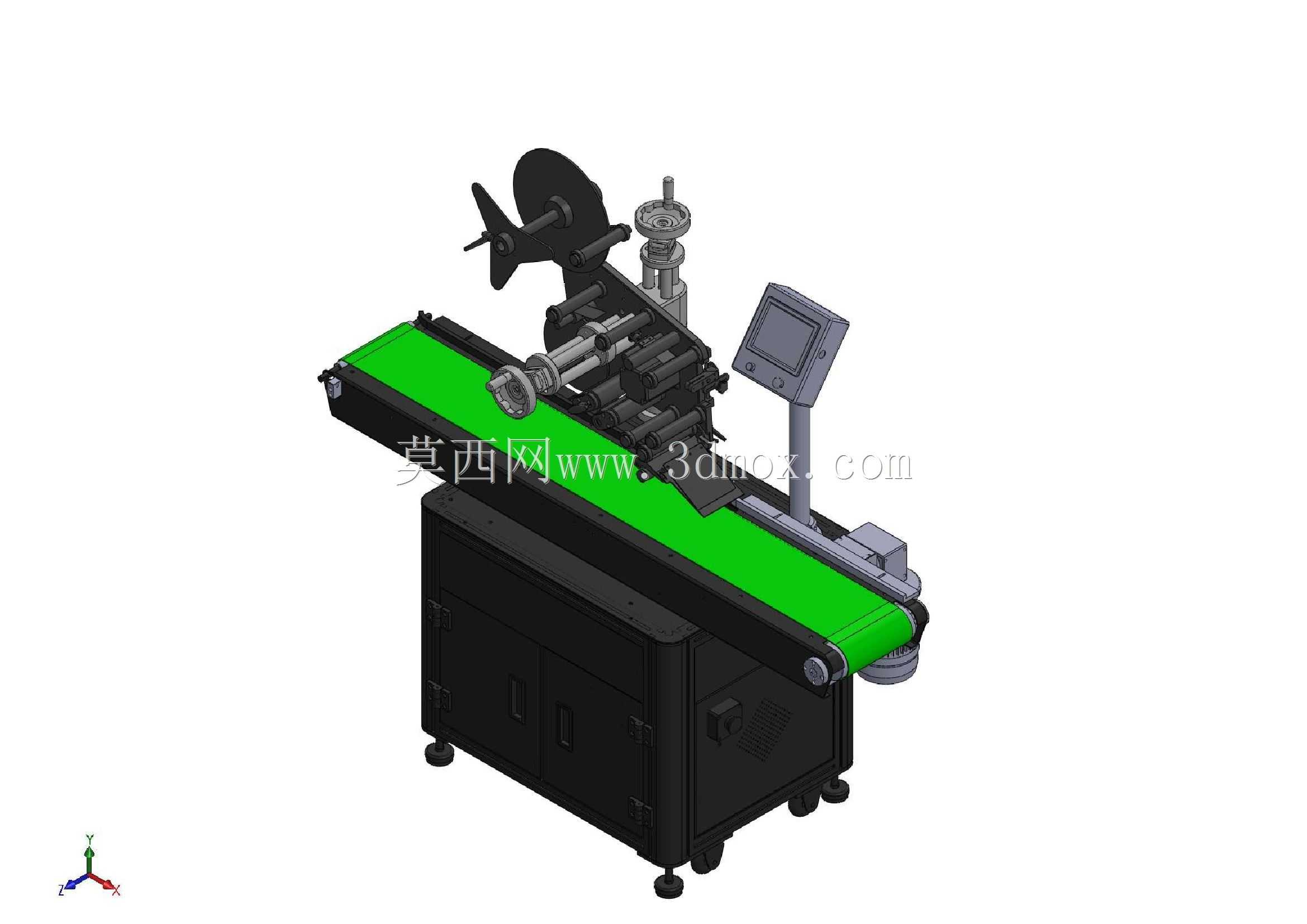

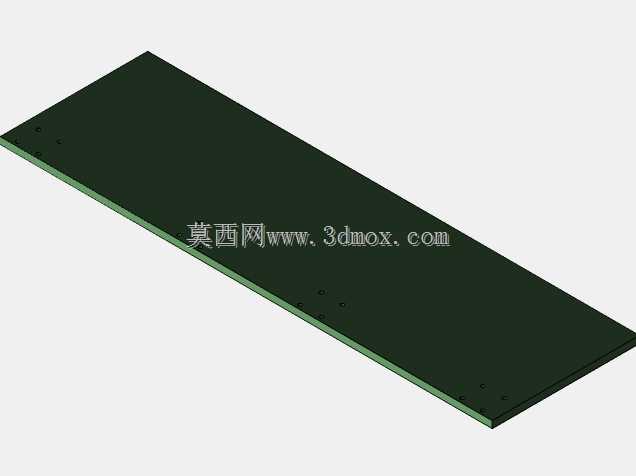

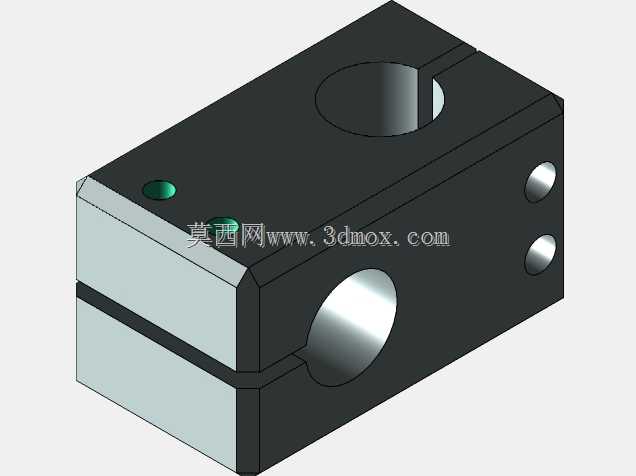

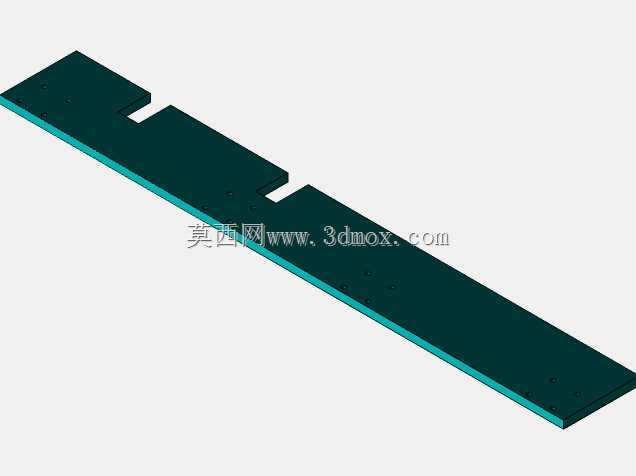

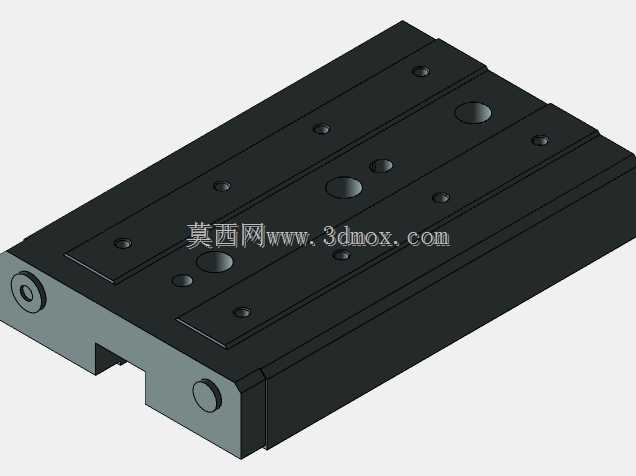

　　从结构建模角度看，该三维模型完整还原了钣金机柜、铝型材或钢焊支架、皮带辊筒、张紧机构、调节手轮、导辊轴系、剥标刀板、压标组件以及触摸屏悬臂等细节，各运动件与固定件层级关系清晰，对理解自动贴标机的供标走料路径、剥标原理、机头调节方式以及产线接驳边界具有直接参考价值，可用于贴标工位布局设计、非标改型方案论证及同类包装设备的结构借鉴。
