带径向雨棚的户外阶梯主看台结构

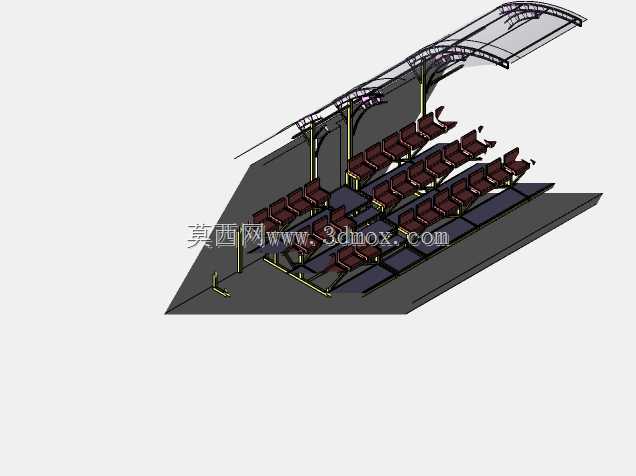

　　这款带径向雨棚的主看台，主要面向中小型户外运动场、社区文体广场、厂区活动场地这类需要固定观赛、观礼席位的场景设计，区别于临时拼装的活动看台，属于半永久式的户外观演构筑物，可满足常规赛事、集体活动的人员就坐与遮阳挡雨需求。从结构设计逻辑来看，整体采用模块化分段排布思路，坐席区沿长度方向划分为多个标准单元，每个单元的坐椅排布、支撑框架尺寸统一，既方便生产阶段的构件批量预制，也能适配不同场地的长度边界要求，可根据实际场地大小增减单元数量，灵活调整整体看台长度。径向雨棚的设计是整个结构的核心特点，顶棚沿看台后侧立柱向外呈弧形悬挑，弧度匹配坐席区的视线升高差，从第一排到最后一排坐席，都能处于雨棚的有效遮蔽范围内，不会出现前排挡雨、

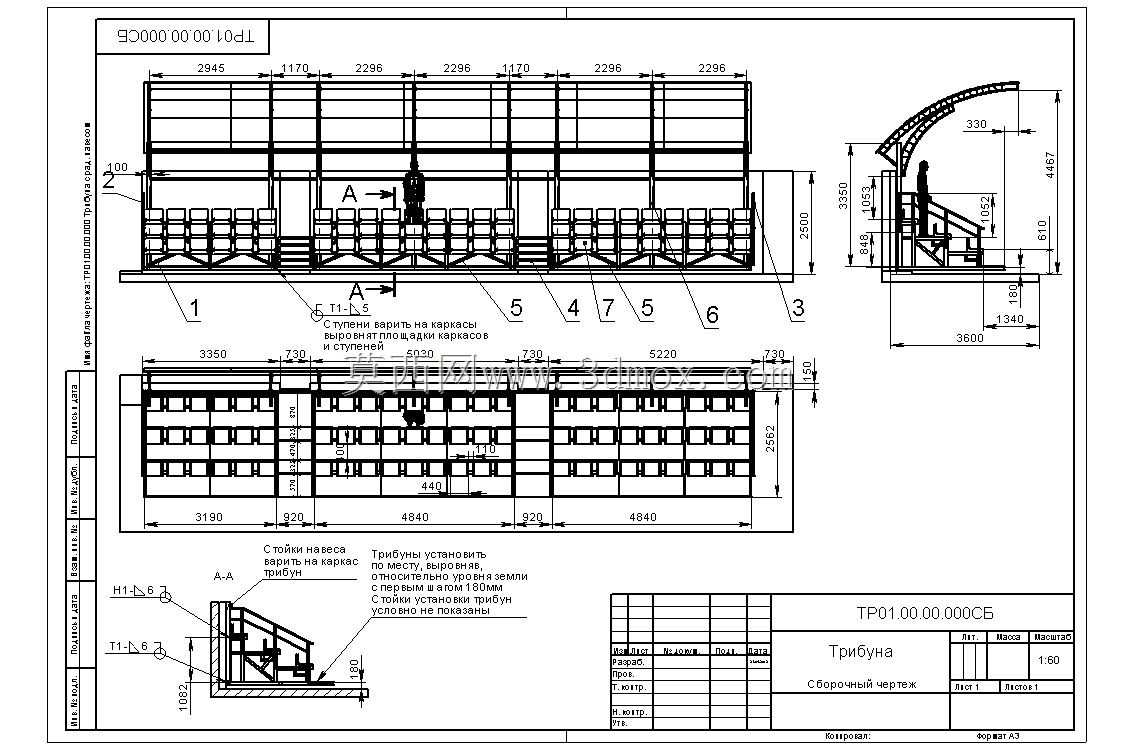

　　后排漏雨的情况，同时弧形的径向造型不会遮挡后排观众的视线，相比平直式悬挑雨棚，在相同悬挑长度下，径向结构的受力传递路径更顺畅，雨棚自重与风荷载可通过后侧的支撑立柱直接传递到下部基础，减少了中间悬挑梁的弯矩负载，降低了构件的截面尺寸要求，也能减少材料用量。从图纸标注的尺寸边界来看，单组看台的总进深控制在3.6米左右，坐席区总高度约3.5米，雨棚最高点距离地面高度接近4.7米，每排坐席的进深、坐高都符合人体工程学要求，相邻坐席的宽度满足单人就坐的舒适尺度，中间设置的通行踏步宽度满足人员快速疏散的要求，踏步高度差控制在常规民用建筑踏步的合理区间，避免上下通行时出现磕碰。看台的支撑框架采用型钢焊接结构，下部设置横向与纵向的联系梁，

　　将所有竖向支撑柱连接为整体，提升整体结构的抗侧移能力，应对户外的风荷载与偶然水平冲击；雨棚的弧形骨架采用分段拼接的方式制作，每段骨架的弧度通过数控折弯成型，现场安装时通过节点板与后侧立柱连接，安装定位便捷，也能保证弧度的一致性。坐席部分采用标准化的坐板构件，固定在横向支撑梁上，安装时不需要现场二次裁切，更换维护也十分方便。在安装边界方面，这款看台对基础的要求相对友好，不需要做复杂的整体混凝土基础，只需要在每个竖向支撑柱的位置做独立的混凝土墩，预埋连接钢板即可，适合在硬化地面或者经过简单平整的场地上安装，不会对场地原有铺装造成大面积破坏。结构设计时还考虑了户外使用的耐久性，所有钢构件都预留了防腐处理的工艺余量，

　　安装完成后可通过喷涂防腐涂层提升户外耐候性，雨棚的覆盖材料可根据使用需求选择阳光板或者彩钢板，兼顾透光性与遮雨效果。从视线设计来看，每排坐席的升高值经过计算，后排观众的视线不会被前排人员遮挡，能够清晰看到前方场地的活动情况，雨棚的弧形边缘做了收边处理，不会出现尖锐的突出构件，避免人员走动时发生磕碰。看台两侧设置了端部防护栏，高度符合安全规范要求，防止人员从侧边跌落，中间的通行通道直接连通场地与后排坐席，通道两侧也设置了扶手，方便人员上下。
