集成制动功能的过载保护离合装置

　　在各类需要传动过载防护同时兼顾制动需求的设备传动链路中，这类带制动盘结构的过载离合器是十分常见的核心部件，常见于中小型输送设备、轻工自动化生产线、小型机床进给机构等场景，用来在传动端负载超出设计阈值时快速切断动力传递，避免电机、传动齿轮等上游部件因堵转出现不可逆损坏，同时集成的制动盘结构可以配合外置制动卡钳，在离合脱开或者设备停机时快速锁止输出端，避免负载端因惯性出现滑移、错位等问题。

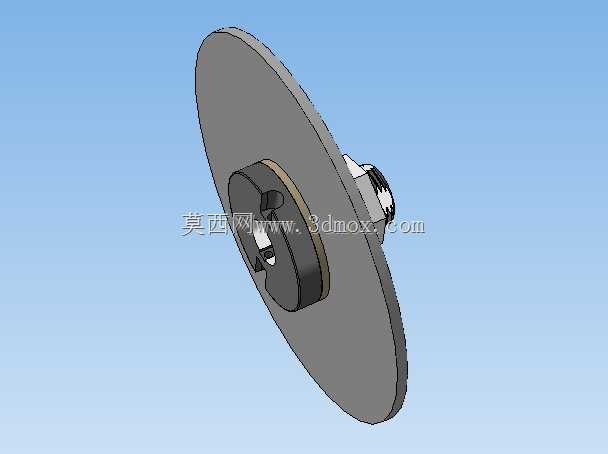

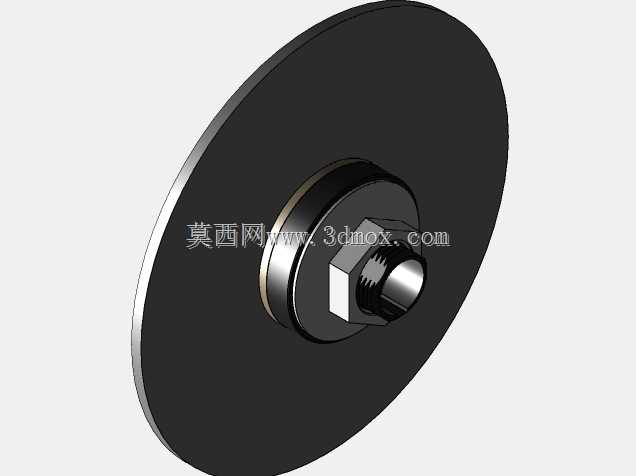

　　从结构设计逻辑来看，该装置将制动盘与离合本体做了集成化设计，没有采用传统离合单元与制动单元分体安装的方案，大幅缩减了传动链路的轴向安装尺寸，对于安装空间局促的紧凑型设备十分友好。整体结构以大直径扁平制动盘作为主体承载结构，制动盘盘面采用平整的机加工面，平面度、端面跳动公差控制在常规制动部件的标准范围内，能够适配市面上常规的钳盘式制动元件，不需要额外定制制动摩擦副。离合核心机构布置在制动盘的中心轮毂位置，输入端采用带键槽的轴孔结构，能够与动力输出轴通过平键实现周向固定，配合轴端的锁紧结构完成轴向定位，安装时不需要额外设计复杂的连接法兰，直接套装在传动轴上即可完成初步固定。

　　实际功能实现上，当传动系统处于正常工作负载区间时，离合内部的弹性压紧结构将主动端与从动端的摩擦副或者啮合副牢牢压合，动力从输入端经过离合机构传递到制动盘轮毂，再由制动盘上预设的连接孔位将动力输出到下游负载端，此时制动盘随传动系统同步转动，外置制动卡钳处于松开状态，不干预正常传动。当负载端出现卡滞、过载等异常工况时，传递扭矩超过离合机构的预设脱开阈值，内部压紧结构被压缩，主动端与从动端出现相对滑转，动力传递被切断，此时可以配合设备的传感系统触发制动卡钳动作，夹紧制动盘快速完成输出端的制动，避免故障进一步扩大。

　　从安装边界来看，该装置的最大外轮廓为圆形制动盘的外圆直径，安装时需要预留出制动卡钳的布置空间，卡钳安装面需要与制动盘盘面保持平行，摩擦片的工作面与制动盘盘面的间隙控制在合理范围内，避免正常转动时出现拖磨。中心轴孔的轴向长度经过匹配设计，能够适配常规直径的传动轴伸出长度，轴端预留的螺纹孔位可以安装锁紧挡片或者锁紧螺母，防止装置在转动过程中出现轴向窜动。制动盘上沿圆周方向均匀布置的连接孔位，可以根据下游连接件的尺寸选择对应孔位安装，不需要额外加工转接板，降低了现场安装的加工工作量。

　　设计过程中需要重点关注几个核心参数的匹配：首先是离合脱开扭矩的标定，需要根据所配套设备的正常工作扭矩上限做1.2-1.5倍的冗余设定，既要保证正常工作时不会出现误脱开，也要保证过载时能够快速动作；其次是制动盘的厚度与材质选择，需要兼顾制动时的热容量与结构强度，避免频繁制动出现盘面变形或者开裂；另外中心轮毂与制动盘的连接强度需要经过校核，保证最大传递扭矩下连接位置不会出现剪切失效。这类集成化结构相比分体式的离合加制动方案，减少了中间连接环节的累积公差，传动同轴度更容易保证，同时降低了整体的转动惯量，对于需要频繁启停、正反转的传动场景，能够有效降低启停过程的冲击，提升传动系统的整体稳定性。在日常维护层面，该结构的易损件主要为离合内部的弹性元件与摩擦片，以及制动盘配合的制动摩擦片，不需要整体拆解装置即可完成易损件的更换，维护成本相对较低，适合在各类通用工业传动场景中推广使用。
