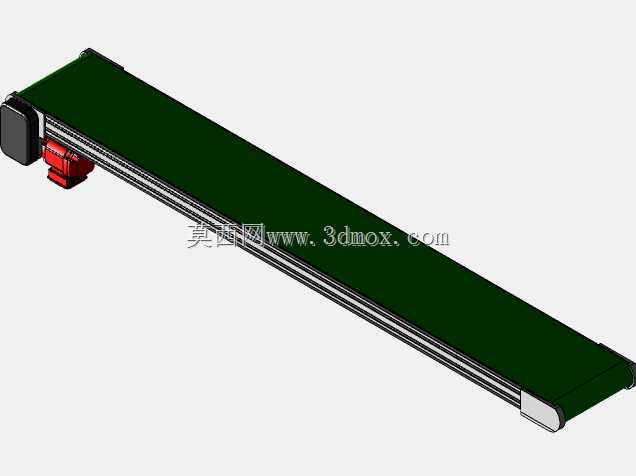

400带宽3米行程倾斜式皮带输送装置

　　这款倾斜布置的皮带输送结构，在轻工生产、电子组装、包装分拣、小型零部件加工的产线衔接场景中十分常用，尤其适配不同高度工位间的物料转运需求，可将散料、小型盒装件、工装托盘承载的加工件从低位作业面平稳输送至高位设备进料端，或是反过来完成高位到低位的物料流转，避免人工搬抬带来的效率损耗与作业安全隐患。整机采用铝型材作为主体机架材质，型材槽道可灵活适配各类安装附件的固定需求，不管是后期加装侧边挡料条、光电检测支架、工件定位挡块，还是调整驱动单元的安装位置，都无需在机架上额外做钻孔焊接处理，能大幅缩短现场安装调试的周期，也方便后续根据产线调整需求做结构改造。

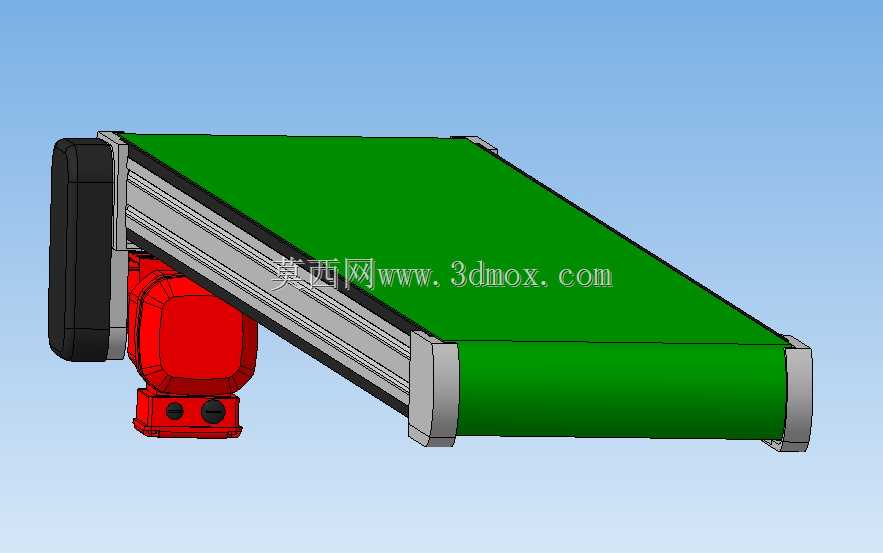

　　从结构设计逻辑来看，驱动端采用侧装式减速电机直连驱动辊的布局，省去了中间链传动、带传动的冗余结构，既减少了传动环节的功率损耗，也压缩了设备端部的安装占用空间，驱动辊表面做了滚花防滑处理，能有效避免皮带在重载启动时出现打滑丢转的问题。从动端配置了张紧调节结构，通过端部的调节螺栓可以微调从动辊的前后位置与平行度，既可以补偿皮带长期运行产生的蠕变伸长，也能快速纠正皮带运行过程中出现的跑偏问题，降低日常运维的调整难度。皮带选用绿色PVC材质，表面摩擦系数适中，既可以保证输送过程中工件不会出现滑移，也不容易粘附工件携带的碎屑、油污，日常清洁维护十分方便，针对有散料输送需求的场景，还可以在皮带两侧加装高度可调的挡边，避免物料从侧边掉落。

　　整机有效输送宽度为400mm，水平投影长度3000mm，倾斜角度可根据实际安装场景在一定范围内调整，安装时需要注意预留端部驱动单元的检修空间，驱动侧至少要留出200mm以上的操作空间，方便后期对减速电机做维护、对张紧结构做调整；设备底部的支撑脚采用可调式脚杯结构，可适配地面不平整的安装场景，调整范围在±30mm之间，能保证机架整体处于水平稳定状态，避免运行过程中出现异常振动。在实际选型应用时，需要根据输送物料的单重、输送节拍核算驱动电机的功率，常规工况下这款结构可承载单重5kg以内的工件连续运行，若输送较重工件则需要更换更高功率的驱动单元、加厚皮带的织物层，同时对机架型材的规格做升级，避免长期重载出现机架变形的问题。

　　结构设计过程中，需要重点控制两端辊筒的平行度公差，辊筒安装面的平行度误差要控制在0.5mm以内，否则皮带运行时很容易出现持续跑偏的问题，加速皮带边缘的磨损；皮带的张紧度要调整到合适区间，过松会出现打滑、跳动，过紧则会加大辊筒轴承的负载，缩短轴承与皮带的使用寿命。另外这款结构的机架采用模块化拼接设计，所有型材连接都采用标准角件固定，拆解运输十分方便，进场后不需要大型吊装设备，两名作业人员即可完成整机的组装调试，对于场地受限的车间改造场景十分友好，也可以根据实际产线的布局需求，在机架侧面预留的槽位上安装急停按钮、状态指示灯等电气附件，直接接入产线的总控制系统实现联动运行。
