带低密度散料料斗的移动式输送设备

　　在粮食加工、轻泡物料分装、生物质颗粒预处理这类生产场景里，低密度散料的输送一直是个容易被忽略但影响产线效率的环节——这类物料容重低、易搭桥起拱，普通固定皮带机接料时容易溢料，换工位转场还要拆装料斗与机架，耗时耗力。这款带集成料斗的移动式输送机，就是针对这类工况做的定向结构设计，从三维建模阶段就围绕散料流动性、移动转场便利性、接料出料适配性三个核心点做结构优化。

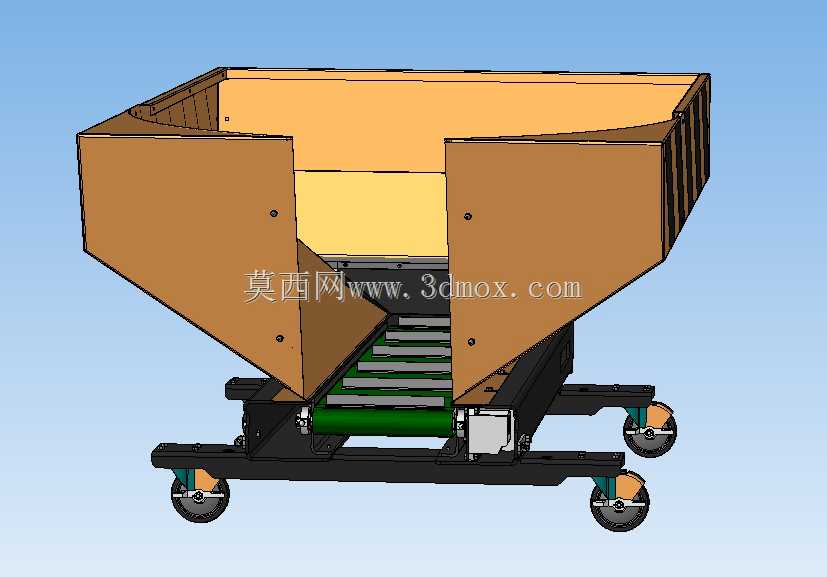

　　从整体结构来看，设备采用底部带脚轮的框架式焊接机架作为承载主体，机架整体采用矩形钢管拼焊，所有焊缝做连续满焊后打磨清渣，避免散料堆积在焊缝缝隙里造成残留。机架底部配置四个带刹车的万向脚轮，两个定向脚轮搭配两个万向带刹脚轮的布局，既保证直线推行时的方向稳定性，也能在狭小车间内完成小半径转向，脚轮单轮额定载荷覆盖整备质量加满载料重的1.5倍安全系数，推行时不会出现轮体变形或卡滞。机架的安装边界做了收窄设计，整体宽度控制在常规车间通道通行要求范围内，长度方向预留出料端的延伸空间，不需要额外加装接料溜槽就能对接常见的包装机进料口、缓存料仓入口。

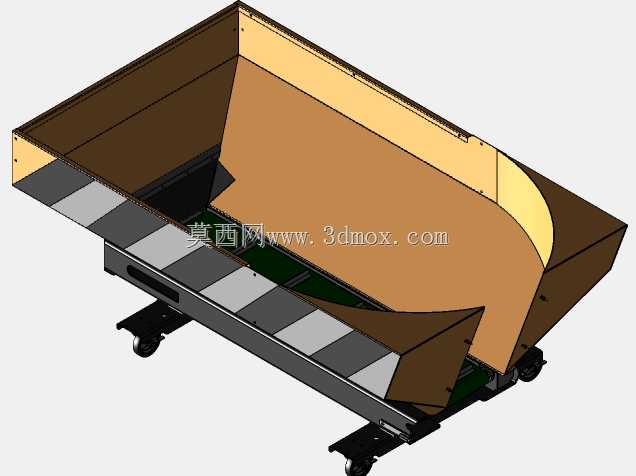

　　上部的料斗结构是这款设备的设计核心，针对低密度散料易搭桥的特性，料斗整体采用上宽下窄的渐缩式结构，斗壁倾斜角度比普通散料料斗大8到10度，避免物料在斗壁滞留；料斗两侧做了可快拆的侧挡板，挡板通过快拆销与斗体连接，当输送粒径稍大的散料时可以快速拆下侧挡板，拓宽接料面，适配人工倒料、抓机上料等不同上料方式。料斗内部做了光滑的过渡圆角，所有棱角位置都做圆弧打磨，减少物料挂壁的可能，斗体下部出料口直接对准下部的输送皮带受料段，不需要额外加接料溜板，减少物料下落的落差，避免轻泡物料被气流吹散。

　　下部的输送单元采用平皮带输送结构，皮带宽度与料斗出料口宽度做匹配设计，受料段位置加装了密集的托辊组，托辊间距比普通皮带机缩小三分之一，避免装满低密度物料时皮带下垂撒料。驱动单元采用侧装式减速电机直接驱动主动辊，省去链传动的张紧维护环节，电机安装座做了可调节的腰型孔结构，方便后期调整皮带张紧度。皮带两侧加装了高度可调的挡边，挡边采用耐磨橡胶材质，通过螺栓固定在机架两侧的型材槽内，可以根据输送物料的堆积高度调整挡边高度，防止物料从皮带两侧洒落。出料端的主动辊位置做了刮刀结构，刮刀采用聚氨酯材质，紧贴皮带表面，能刮掉粘附在皮带上的细粉料，避免回料落到机架或地面造成清理负担。

　　从设计思路上，这款设备没有追求过高的输送速度，而是把适配性放在第一位：料斗的容积按照常规小批量散料输送的单次上料量设计，不需要频繁补料；移动脚轮的高度做了统一设定，设备整体出料高度可以对接市面上多数小型包装设备、缓存料仓的进料口高度，不需要额外做垫高或挖地坑处理。机架上预留了多个安装孔位，后期如果需要加装振动器破拱、除尘罩、出料分料器等附件，不需要重新焊接机架，直接通过螺栓就能固定，给现场工况改造留足了冗余空间。

　　实际使用时，操作人员可以直接把设备推到散料堆放点，踩下脚轮刹车固定设备，直接把低密度散料倒入上部料斗，启动驱动电机后，物料通过料斗下部的出料口均匀落到输送皮带上，随着皮带运转被输送到出料端，直接进入下一道工序的设备内。当需要换工位或者清理设备时，松开脚轮刹车就能直接推走，不需要拆解任何管路或线路，设备整体做了模块化设计，料斗、输送段、机架三个部分都可以单独拆分，方便后期更换易损件或者做结构调整。针对低密度物料容易被气流影响的特性，料斗上部可以选配加装简易盖板，输送段也可以加装透明防尘罩，避免轻泡物料被车间气流吹得四处飘散，改善车间作业环境。

　　在尺寸边界上，设备的整体高度控制在成年人操作舒适的高度范围内，人工倒料时不需要过度抬升手臂，降低操作人员的劳动强度；料斗的上沿宽度做了加宽处理，人工倒料时不容易把物料撒到斗外，减少物料浪费。所有转动部件都做了安全防护，主动辊、从动辊的传动位置都加装了钣金防护罩，避免操作人员衣物或工具卷入转动部位，符合车间设备的安全规范。整个设备的结构没有复杂的定制化零件，多数型材、脚轮、皮带、减速电机都是通用标准件，后期维护更换配件时不需要单独定制，降低设备的全生命周期使用成本。
