多规格玻璃管道紧固卡箍结构设计

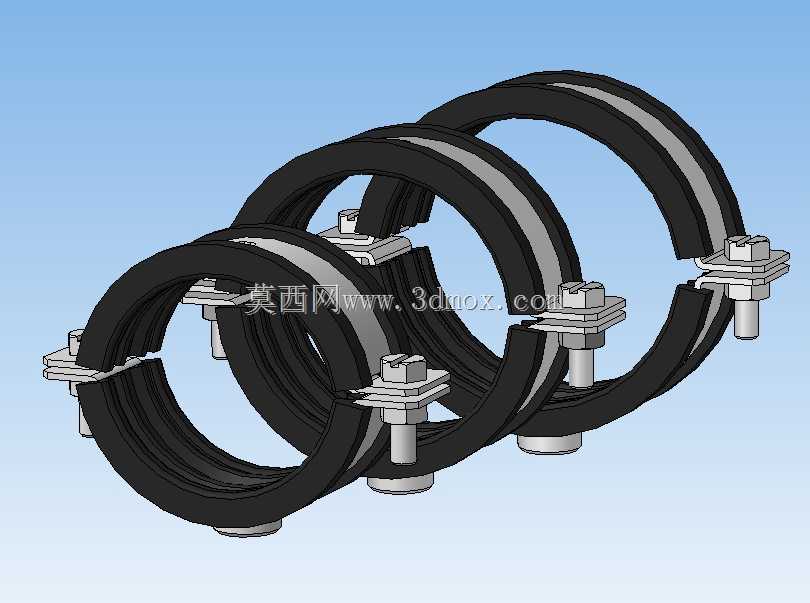

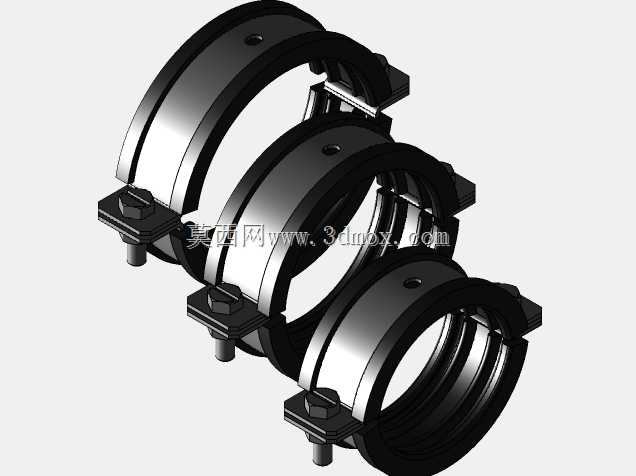

　　在化工流体输送、实验室洁净管路、食品级物料输送等场景中，玻璃管道凭借可视化、耐腐蚀、内壁光滑无残留的特性被广泛应用，但玻璃材质本身脆性高、抗冲击与局部挤压能力弱，常规金属卡箍直接紧固很容易造成管壁应力集中开裂，这款适配d58-66、68-80、82-94mm三个管径区间的卡箍，就是针对玻璃管道的安装痛点做的定向结构设计。

　　从实际安装场景来看，这类卡箍主要用于玻璃管路的架空支撑固定、管路对接处的辅助限位，以及有振动工况下的管路缓冲防护，区别于普通金属管卡，它的核心设计点在于内侧全覆盖的橡胶衬垫层——衬垫采用邵氏硬度60左右的耐老化橡胶，厚度控制在5mm，既可以填充卡箍金属本体与玻璃管壁之间的间隙，避免硬接触造成的玻璃划伤，还能在螺栓锁紧时通过自身的弹性变形分散锁紧力，让卡箍对管壁的抱紧力沿整圈圆周均匀分布，不会出现局部压力过大压裂玻璃管的问题。

　　结构上采用对开式两半环设计，两个半环的一端通过铰接结构连接，安装时可以直接掰开卡箍套在管道外侧，不需要从管道端部穿套，适配已铺设完成的管路改造、中间段固定的安装需求，另一端采用螺栓+锁紧螺母的紧固结构，螺栓选用标准外六角件，配套平垫与防松垫圈，安装时可以用常规扳手操作，不需要特殊工装。三个适配规格的卡箍结构逻辑完全一致，只是根据适配管径调整了半环的曲率半径、衬垫的内圈尺寸，以及连接螺栓的长度——适配最小管径的卡箍螺栓长度为25mm，最大规格的螺栓长度为40mm，保证在对应管径区间内，卡箍都有足够的调节余量，哪怕管道外径存在±1mm的制造公差，也能通过螺栓的锁紧行程实现可靠抱紧。

　　安装边界方面，卡箍底部带有一体化的安装支座，支座上开有直径8.5mm的安装通孔，可以直接通过M8螺栓固定在墙面支架、设备机架或者管路支撑架上，支座与半环本体为一体冲压成型，没有额外焊接点，避免长期使用后焊接处锈蚀断裂的问题。半环本体采用3mm厚的冷轧钢板冲压成型，表面做喷塑防锈处理，适配潮湿、有弱腐蚀的安装环境，橡胶衬垫通过卡槽嵌入半环内侧，不会在安装或者管道热胀冷缩移位时出现衬垫脱落、错位的问题。

　　设计过程中特意做了应力避让处理：半环的两端边缘做了R2的圆角倒钝，不会出现锐边切割橡胶衬垫、或者磕碰玻璃管的问题；螺栓锁紧位的金属压片做了加宽处理，锁紧时压力不会集中在衬垫的局部点位，避免长期使用后衬垫局部压溃失效。针对玻璃管道热胀冷缩量比金属管大的特性，卡箍的抱紧力设计留有冗余，橡胶衬垫的压缩量控制在1mm左右时即可提供足够的抱紧力防止管道滑落，同时允许管道在温度变化时产生微小的轴向位移，不会因为硬约束导致管道热应力碎裂。

　　在管路对接的场景中，同规格的两个卡箍可以配合对接法兰使用，分别卡在对接缝两侧的管道上，通过卡箍支座的连接实现对接处的辅助固定，减少玻璃法兰处的受力；在架空支撑场景中，卡箍的安装间距可以控制在1.5-2m，根据玻璃管的壁厚调整，壁厚3mm以下的玻璃管适当缩小支撑间距，每个支撑点都用该款卡箍固定，避免管道自重造成的弯曲应力。日常维护时，只需要定期检查螺栓的锁紧状态，不需要拆卸整个卡箍，橡胶衬垫如果出现老化开裂，只需要撬开衬垫的卡槽更换新的衬垫即可，不需要整体更换卡箍，降低后期维护成本。
