平底筒仓残留谷物扫拢螺旋输送装置

　　在散粮仓储领域，平底筒仓卸空后残留的谷物锥一直是困扰运维人员的痛点——常规重力卸料仅能排出仓内60%-70%的物料，剩余贴壁、堆积在仓底的粮堆不仅占用仓储库容，长期留存还易出现霉变、生虫问题，交叉污染后续入仓的新粮。这套扫拢螺旋输送装置，正是针对平底筒仓的残料清理场景开发的专用作业设备，无需对现有筒仓结构做大规模改造，即可适配绝大多数重力流动型散粒物料的仓储清仓作业。

　　从实际作业逻辑来看，这套装置完全安装在筒仓内部，核心作业单元围绕仓体中央出料口布置，螺旋叶片的扫掠范围覆盖仓底从中心到侧壁的全部径向区域，作业时螺旋体一边绕自身轴线旋转推送物料，一边绕仓体中心轴线做公转运动，将堆积在仓底各个角落的小麦、油菜籽、大豆、向日葵籽等散粒物料持续扫拢到中央出料口位置，依靠物料自身重力完成排料，无需额外配置高压风送、刮板扒料等辅助清仓设备。如果仓内同步配置了清扫刷组件，仅需保留中央出口即可完成全仓残料的清空作业，不需要在仓壁额外开设侧出料口，最大程度降低对现有筒仓结构的破坏，也减少了仓体密封改造的工作量。

　　设计阶段首先考虑的是现有筒仓的适配性，整套装置的安装边界完全控制在仓底卸料口上方的预留空间内，支撑结构直接锚固在仓底的混凝土基础上，不需要穿透仓壁做额外的受力支撑，对于建成投用的老仓改造，仅需临时清空仓内物料即可完成安装作业，单仓安装周期可控制在3个工作日内。螺旋叶片的螺距、直径参数是根据常见散粮的堆积角、内摩擦系数校准的，针对小麦这类流动性较好的物料，螺距取叶片直径的0.8倍即可保证推送效率，针对油菜籽这类流动性极强的小颗粒物料，叶片边缘额外增加了15mm高度的挡边，避免作业过程中物料从叶片边缘溢散，减少无效推送行程。

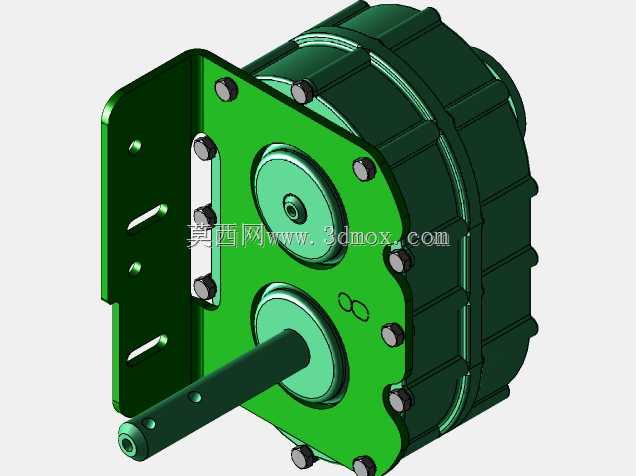

　　从结构细节来看，螺旋体的驱动单元采用仓顶吊装的布置方式，动力轴从仓顶垂直伸入仓内连接螺旋作业端，避免将驱动电机布置在仓底导致的物料掩埋、粉尘堆积问题，也方便日常运维时从仓顶平台完成检修保养，不需要人员进入密闭仓内作业。螺旋叶片的边缘采用了耐磨合金堆焊处理，因为清仓作业时叶片不仅要推送谷物，还会接触到混入粮堆的砂石、金属碎屑等杂质，堆焊层厚度控制在3mm，既保证叶片的耐磨寿命，也不会因为堆焊层过厚导致叶片重量过大，增加驱动单元的负载。整套装置的旋转部位全部采用带防尘密封的轴承组件，密封等级达到IP65，可长期在仓内高粉尘、高湿度的环境下稳定运行，避免粮尘进入轴承导致的卡滞、磨损问题。

　　实际作业过程中，这套装置的运行转速控制在较低区间，螺旋体自转转速不超过60r/min，公转转速不超过2r/min，避免转速过高导致谷物被叶片击碎，增加粮食破损率，同时低转速运行也能降低作业过程中的粉尘扬起浓度，减少仓内粉尘爆炸的安全隐患。对于直径12m的标准平底筒仓，这套装置可在2小时内完成全部残料的清扫输送作业，残料剩余量可控制在仓容的0.5%以内，远低于人工清仓的残料剩余率，也避免了人员进入密闭仓内作业的窒息、物料掩埋等安全风险。

　　建模过程中，整套装置的所有运动部件都做了干涉校验，螺旋叶片在公转扫掠过程中与仓底、仓壁的预留间隙控制在20mm，既保证不会刮蹭仓体的混凝土面层或钢制仓板，也不会因为间隙过大导致侧壁附近的残料无法被有效扫拢。中央出料口的衔接段做了导流斜面设计，角度设置为45度，大于散粮的自然休止角，保证被螺旋推送至中心的物料可以顺利滑入出料口，不会在衔接位置出现二次堆积。针对不同直径的筒仓，这套装置的螺旋臂长度可做模块化调整，不需要重新设计整体结构，仅需更换对应长度的螺旋段即可适配8m-18m直径的平底筒仓，通用性较强。

　　不同于常规的外置式清仓设备，这套内置式的螺旋清扫输送装置不需要在仓壁开设人员或设备进出的大型洞口，仅需预留动力线缆的穿线孔即可，最大程度保证了筒仓的整体气密性，对于需要做气调储粮的筒仓来说，这点优势尤为明显，可减少气调过程中的氮气泄漏量，降低储粮成本。作业过程中不需要人员全程值守，设备可与筒仓的出料闸门做联动控制，当中央出料口的物料流量低于设定阈值时，装置自动启动开始清仓作业，当仓底残料全部排空、出料口无物料流出时，装置自动延时运行10分钟后停机，完全适配现有筒仓的自动化出料控制系统，不需要额外配置独立的控制机柜。
