折叠式四爪战术抓钩结构设计

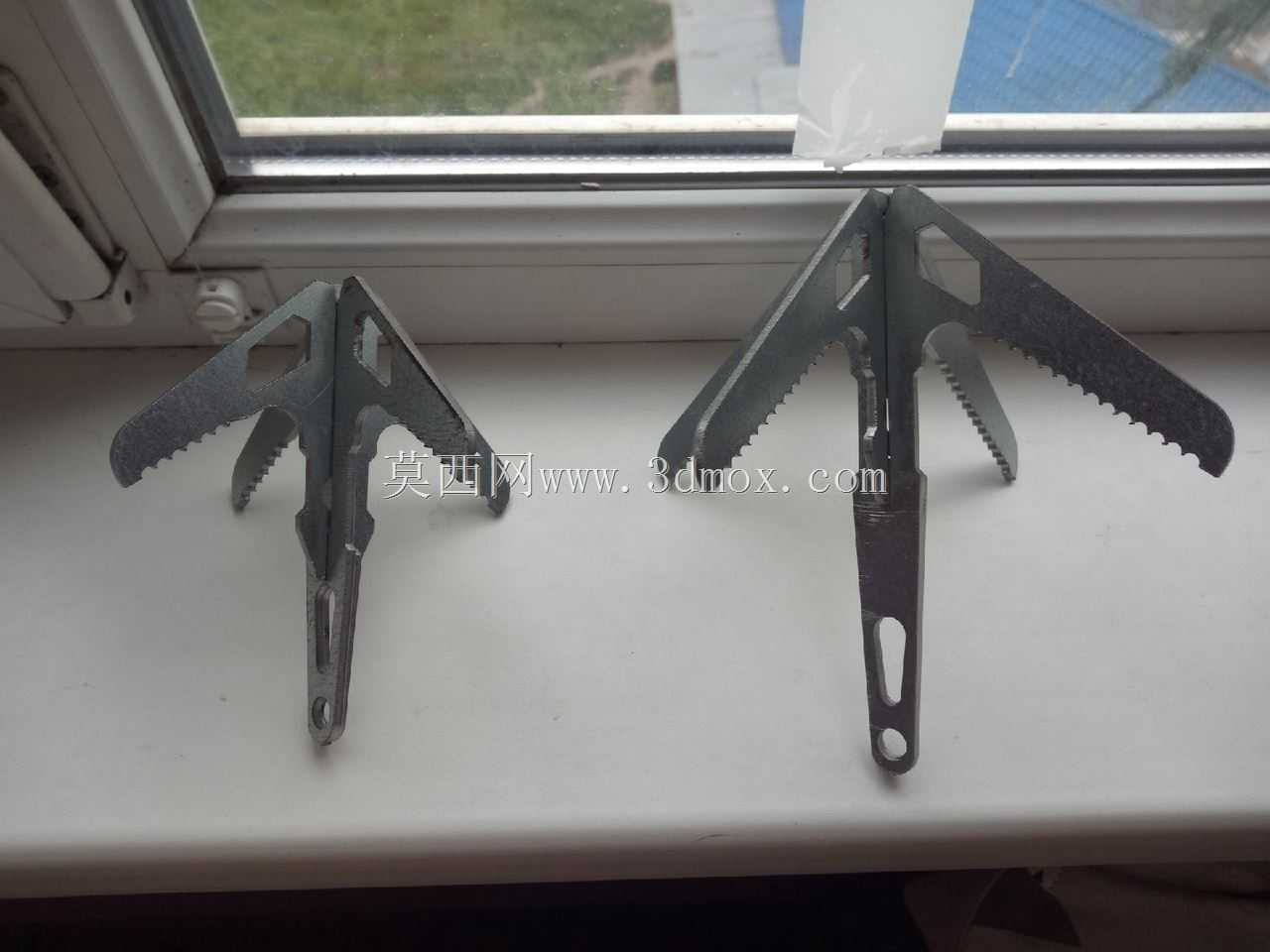

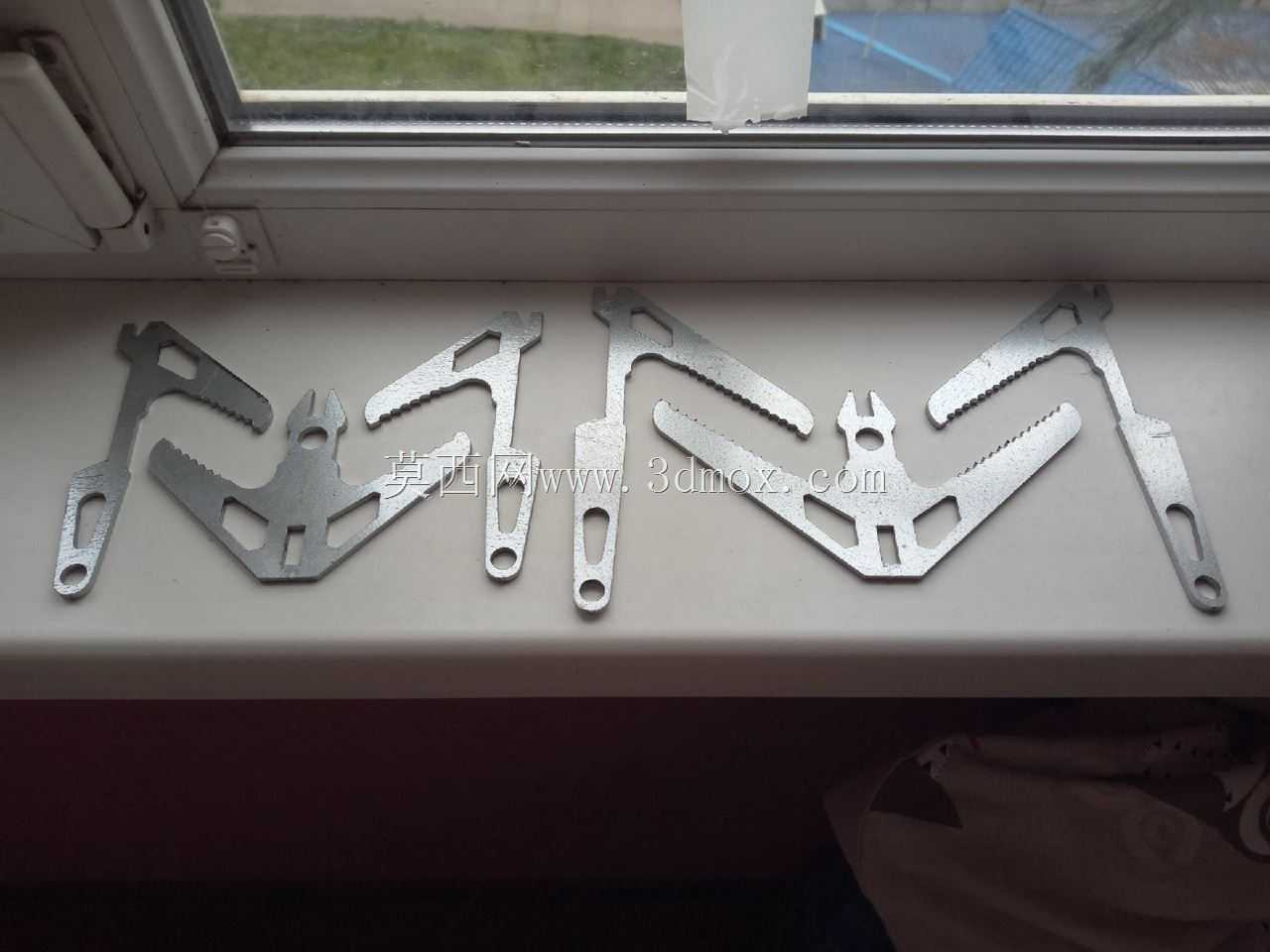

　　这款四爪折叠式抓钩的结构设计，核心围绕便携性与抓附可靠性的平衡展开，区别于传统一体式铸造抓钩的笨重形态，采用多片钣金冲压构件铰接组合的方案，所有爪臂均可绕中心主轴折叠收拢，收拢状态下整体轮廓接近细长杆状，可轻松放入战术背包侧袋、工装裤腿袋等狭小收纳空间，不会在携行过程中出现钩爪剐蹭装备、勾挂衣物的问题，完全适配野外作业、应急救援、战术突入等场景下的快速携行需求。

　　从实际使用场景来看，这类抓钩的应用覆盖多个领域：户外攀爬作业中可配合绳索完成陡坡、岩壁的锚点固定，应急救援场景下可用于勾拉被困人员、拖拽障碍物，战术突入行动中可完成翻越障碍、勾挂目标物件的操作，甚至在野外生存场景下也可作为临时锚点固定帐篷、拖拽重物。针对不同场景的抓附需求，每个爪臂的内侧边缘都加工了连续的锯齿形咬合齿，齿形角度经过反复校核，当抓钩接触岩石、混凝土墙面、金属构件、木质梁柱等不同材质的附着面时，锯齿可嵌入接触面的微小凹凸结构，避免受力后出现打滑脱钩的问题；爪臂末端做了圆弧过渡处理，既不会因为过于尖锐在携行时造成误伤，也能在接触光滑硬质表面时增大接触压强，提升初始抓附的稳定性。

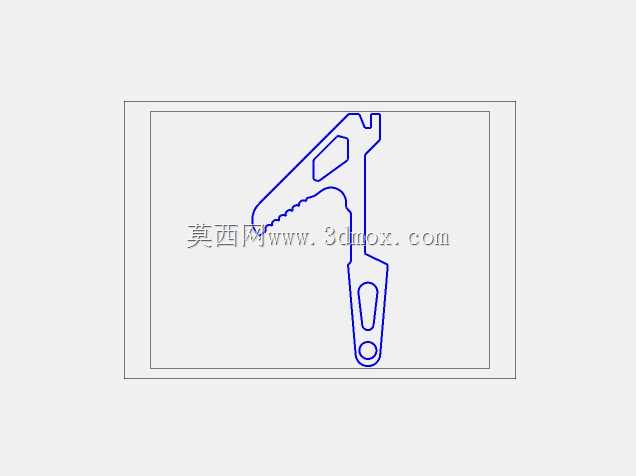

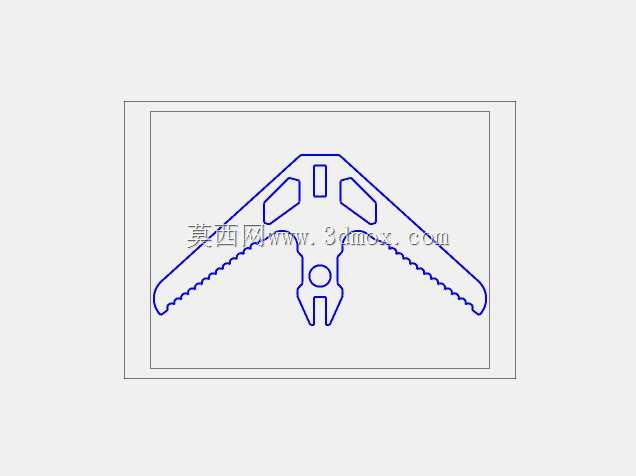

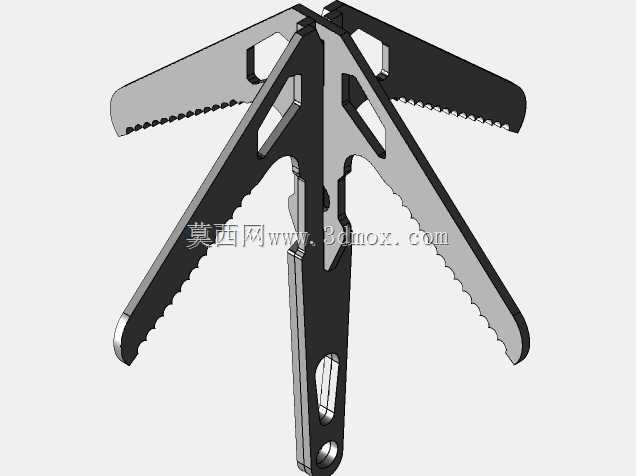

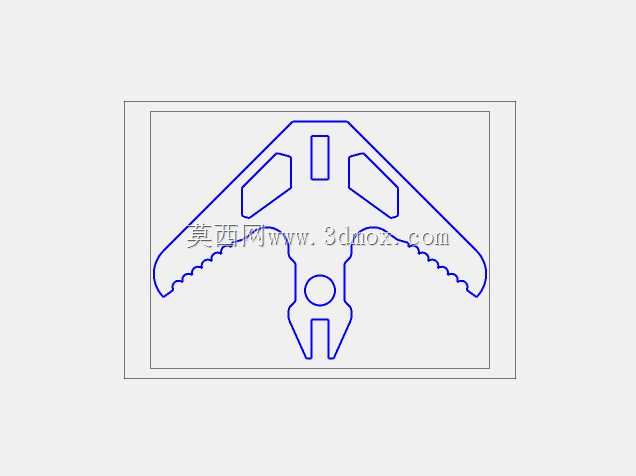

　　结构设计上，中心主轴采用阶梯轴结构，四个爪臂分两组对称铰接在主轴的不同轴段上，相邻爪臂之间设置了限位垫片，避免爪臂转动时出现相互干涉；每个爪臂上都开设了异形减重孔，在不降低爪臂结构强度的前提下，尽可能削减整体重量，同时减重孔也可作为额外的绳索穿挂点位，满足不同角度的绳索固定需求。爪臂展开后，四个爪尖均匀分布在同一圆周上，相邻爪臂的夹角为90度，这种对称布局能保证抓钩受力时每个爪臂的载荷均匀分布，不会出现单侧爪臂受力过大导致变形、断裂的问题；铰接位置设置了阻尼结构，爪臂展开到工作角度后可保持位置稳定，抛出过程中不会因为空气阻力出现爪臂提前收拢的情况，确保接触目标面时爪臂处于完全张开的状态，提升一次抛投的抓附成功率。

　　安装边界方面，抓钩的中心杆尾部开设了贯穿的绳索固定孔，可适配直径8mm到12mm的安全绳、静力绳，孔边缘做了倒圆角处理，避免绳索受力时被孔口的锐边切割断裂；中心杆的直径控制在18mm，收拢状态下整体长度不超过220mm，展开后爪尖的最大外接圆直径为160mm，这个尺寸范围既保证了足够的抓附覆盖面积，不会因为尺寸过小导致抓附不稳，也不会因为尺寸过大增加携行负担。材料选型上适配高强度钣金加工工艺，爪臂可选用高强度弹簧钢或者不锈钢板材冲压成型，铰接轴选用不锈钢销轴，整体可承受不小于150kg的垂直静载荷，满足单人攀爬加随身装备的承重需求；所有构件的边缘都做了钝化处理，没有锐边毛刺，日常使用和维护时不会划伤手部。

　　从结构可靠性角度考虑，每个爪臂的铰接位置都设计了限位凸台，当爪臂展开到最大工作角度时，凸台会与中心杆的贴合面接触，阻止爪臂继续向外转动，避免受力时爪臂过度外展导致整体结构失稳；折叠状态下爪臂可完全贴合在中心杆的侧面，整体轮廓规整，没有突出的构件，可配合专用的收纳套进行携带，也可直接挂载在战术腰带上，取用十分便捷。不同于传统焊接式抓钩一旦某个爪臂损坏就整体报废的问题，这款铰接式结构的单个爪臂出现磨损、变形时，只需拆下铰接轴的限位卡簧即可更换对应爪臂，维护成本更低，也方便根据不同的使用场景更换不同齿形、不同长度的爪臂，拓展了整体的适用范围。在实际建模过程中，所有铰接位置的配合间隙都控制在0.2mm以内，既保证爪臂转动灵活无卡滞，也不会因为间隙过大导致抓钩受力时出现晃动，影响抓附稳定性；每个爪臂的厚度经过受力仿真校核，在最大额定载荷下的变形量不超过0.5mm，不会因为塑性变形导致爪臂无法正常折叠、展开。
