机器人生产线工艺流程控制模块结构

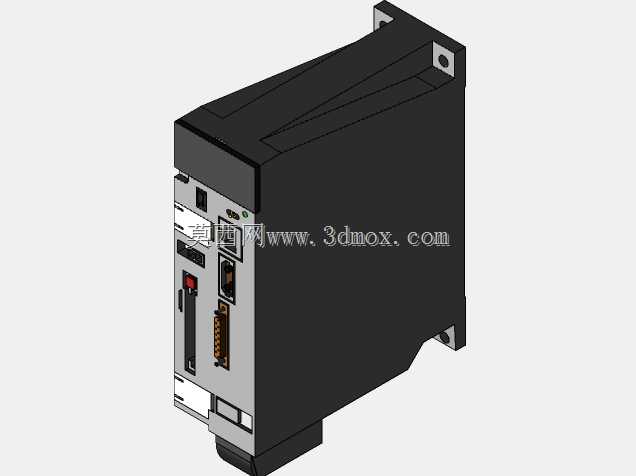

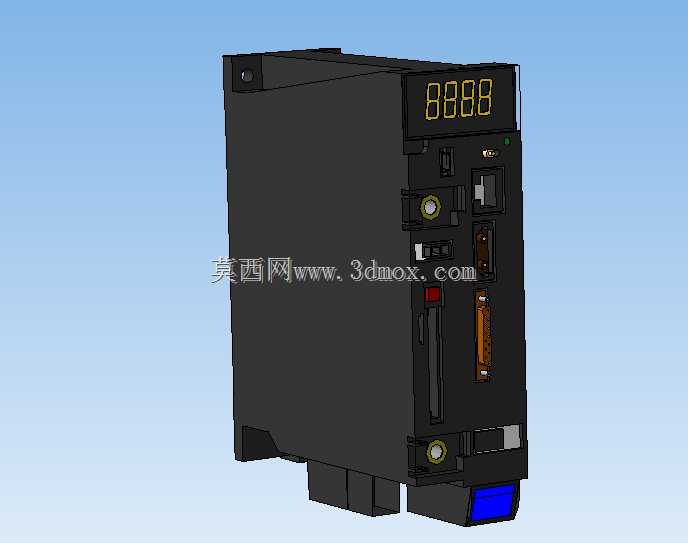

　　在汽车零部件、3C电子装配这类高节拍机器人生产线场景中，这类控制模块是衔接上层产线调度系统与底层执行机构的核心节点，日常承担工艺逻辑运算、执行单元动作时序管控、工位状态信号交互的职能，整条产线的工位节拍匹配、动作互锁、异常触发响应都要依托这类模块完成信号中转与逻辑输出。从结构设计来看，模块采用导轨式安装的标准DIN卡装结构，整体为长方体封闭壳体，壳体采用阻燃工程塑料注塑成型，表面做哑光防静电处理，避免车间内焊渣飞溅、切削液雾气侵蚀内部电路板，同时能降低车间复杂电磁环境下的信号干扰风险。正面区域预留了数码显示窗口，可实时显示当前工位的工艺参数、运行状态代码，下方排布的操作旋钮、状态指示灯、通讯接口与扩展插槽，分别对应手动调试操作、

　　运行状态可视化指示、上位机通讯连接、IO扩展模块接驳的功能，不同接口做了防呆结构设计，现场接线时不会出现插错端口的问题，底部的卡扣结构可直接卡装在标准电气柜安装导轨上，无需额外打孔固定，相邻模块间可通过侧边的总线接插件直接拼接，减少柜内布线的杂乱程度。设计过程中优先考虑了车间现场的维护便捷性，所有可插拔的接线端子都布置在模块正面下方，更换模块时无需拆卸周边相邻元件，直接拔下端子即可完成拆装，正面的显示区域做了内凹处理，避免车间内工具磕碰损坏数码管，侧面预留的散热槽采用迷宫式结构，既保证内部功率元件的散热通风，又能阻挡粉尘、金属碎屑进入壳体内部造成电路短路。安装边界方面，模块的宽度适配标准电气柜的模数以保证柜内空间利用率，

　　深度方向预留了接线弯曲半径空间，不会出现端子接线后柜门无法闭合的问题，上下方的走线空间满足柜内强弱电分离的布线要求，通讯接口与电源接口分侧布置，避免动力线对通讯信号造成电磁干扰。在实际产线应用中，这类模块可根据工位工艺需求灵活配置IO点数，无需更换整体硬件即可适配焊接、搬运、装配等不同工位的控制需求，模块内置的工艺逻辑存储区可掉电保存参数，产线意外断电重启后无需重新设置工艺参数即可快速恢复生产，正面的故障指示灯可直接定位通讯异常、输出过载、信号断线等常见故障，现场维护人员无需连接编程设备即可快速排查故障点，大幅缩短产线停线维护时间。壳体的边角做了圆角处理，避免安装维护过程中划伤操作人员，固定螺丝采用标准十字槽规格，现场用常规螺丝刀即可完成壳体拆装，无需配备特殊工具。
