粗粒级煤过滤装置内部结构三维设计

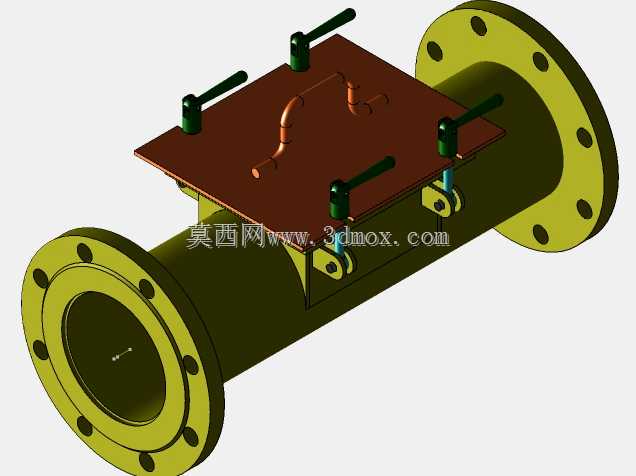

　　在选煤厂输煤管路、矿井水预处理、燃煤锅炉供料前的介质净化环节，这类粗粒级煤过滤装置是衔接上游物料输送与下游精细处理的核心节点，主要负责拦截煤流中裹挟的大粒径矸石、金属杂物、未破碎煤块，避免后续细碎设备、输送泵、精密过滤元件被大颗粒卡滞、磨损，是煤处理系统中前置防护的关键设备。从结构设计来看，该装置采用上下法兰对接的立式筒体结构，筒体上下端的法兰均布螺栓孔，可直接与上下游工艺管道通过螺栓紧固连接，安装时需保证筒体垂直度偏差不超过千分之三，避免内部滤料受偏流冲击出现局部磨损过快的问题，筒体的通径设计匹配常规输煤管路的公称直径，安装边界预留出侧方检修门的开启空间，侧门开启角度可达120度，日常更换滤料、清理截留杂物时无需拆解整个管路法兰，

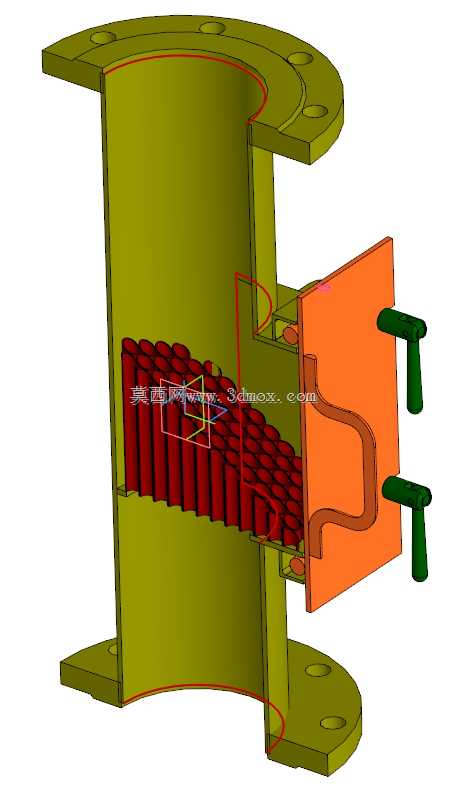

　　大幅缩短现场检修停机时间。侧门采用快压式手柄锁紧结构，两道T型手柄配合密封胶条实现带压工况下的密封，设计时考虑到煤流输送的工作压力通常在0.6MPa以内，密封胶条选用耐煤渣磨损的丁腈橡胶材质，锁紧手柄的力臂经过力学核算，单人即可完成锁紧与开启操作，无需借助额外加力工具。筒体内部的过滤元件采用整齐排布的柱状滤料结构，滤料间隙根据粗粒级煤的处理粒径设定，可拦截粒径5mm以上的固体颗粒，滤料的排布方式采用错列布置，避免出现直通的流道缝隙，保证煤流全部经过滤层拦截，同时滤料的支撑结构做了圆角过渡处理，减少煤流经过时的紊流阻力，降低筒体内部的局部冲刷磨损。设计过程中，筒体的壁厚根据承压需求、煤流磨损余量做了双重核算，内壁预留3mm的磨损裕量，

　　保证在含矸石煤流的长期冲刷下，筒体使用寿命满足现场3年以上的连续运行要求，侧门与筒体的连接部位做了加厚补强处理，避免开关侧门时的应力集中导致筒体变形。在实际工况适配性上，该结构可根据处理量的大小调整筒体高度与滤料层厚度，当处理量较大时可适当增加滤料层的排布层数，同时在筒体底部设置排污口结构（该模型中做了简化处理），定期排出截留沉积的大颗粒杂物，避免滤层堵塞导致管路压损过大。建模过程中对内部滤料的排布做了装配干涉检查，保证每根滤料与支撑格栅、筒体侧壁的间隙均匀，不会出现运行过程中滤料晃动、移位的问题，上下法兰的螺栓孔位置按照管路法兰的标准尺寸做了对位设计，现场安装时可直接与标准法兰对接，无需额外加工过渡连接件。

　　侧门的密封面做了平面度处理，锁紧后密封面的贴合间隙不超过0.1mm，避免带压运行时出现煤浆渗漏的问题，手柄的安装位置距离地面高度设定在1.2米至1.5米区间，符合现场操作人员的作业高度习惯，无需登高或下蹲即可完成检修操作。从流道设计来看，煤流从筒体上端法兰进入，经过内部滤料层的拦截过滤后，从下端法兰流出，被拦截的大颗粒杂物一部分沉积在筒体底部的沉积区，一部分附着在滤料迎流面，检修时打开侧门即可直接清理滤料表面与底部沉积的杂物，相比传统的立式直通过滤器，该侧开结构的清理效率提升60%以上，尤其适合粗颗粒含量较高的原煤输送工况。
