6mm厚Hardox耐磨防弹装甲插板结构设计

　　本次设计的装甲防护插板，核心采用6mm厚度Hardox450-500系列耐磨钢板作为基材，适配主流战术防弹背心的标准插板仓安装尺寸，可直接嵌入现有携防一体装具的前胸、后背预留仓位，无需对装具本体做额外改造。从实际应用场景出发，这类装甲插板主要面向一线战术执勤、高危区域作业人员的躯干防护需求，可在常规硬质防弹插板的基础上，额外提升耐磨、抗冲击形变的性能，避免日常训练、复杂地形行进过程中，插板表面因剐蹭、磕碰出现凹坑、镀层脱落，进而影响防弹性能的问题。

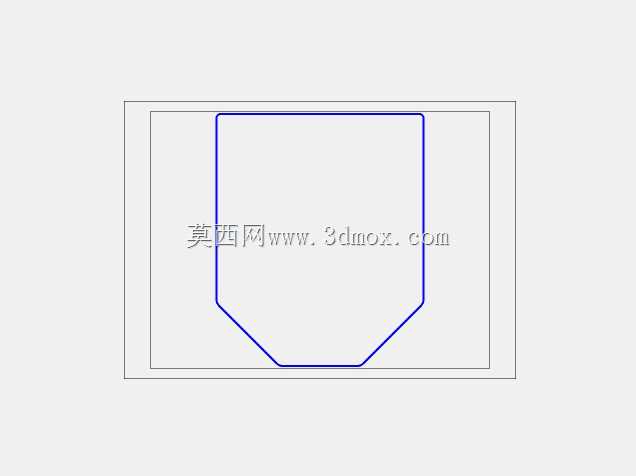

　　设计过程中首先考虑了安装边界的适配性，插板整体采用多曲率弧面造型，完全贴合人体躯干的自然生理曲线，边缘做了15度倒角收边处理，不会在穿戴时硌压胸腔、肋骨部位，即便长时间负重携行也不会产生明显的异物感。插板的外形尺寸严格遵循通用战术背心插板仓的通用规格，长宽尺寸控制在250mm×300mm区间，厚度保持6mm基准值，整体重量控制在3.5kg以内，不会给穿戴者增加过多的负重负担，兼顾防护等级与战术机动灵活性。

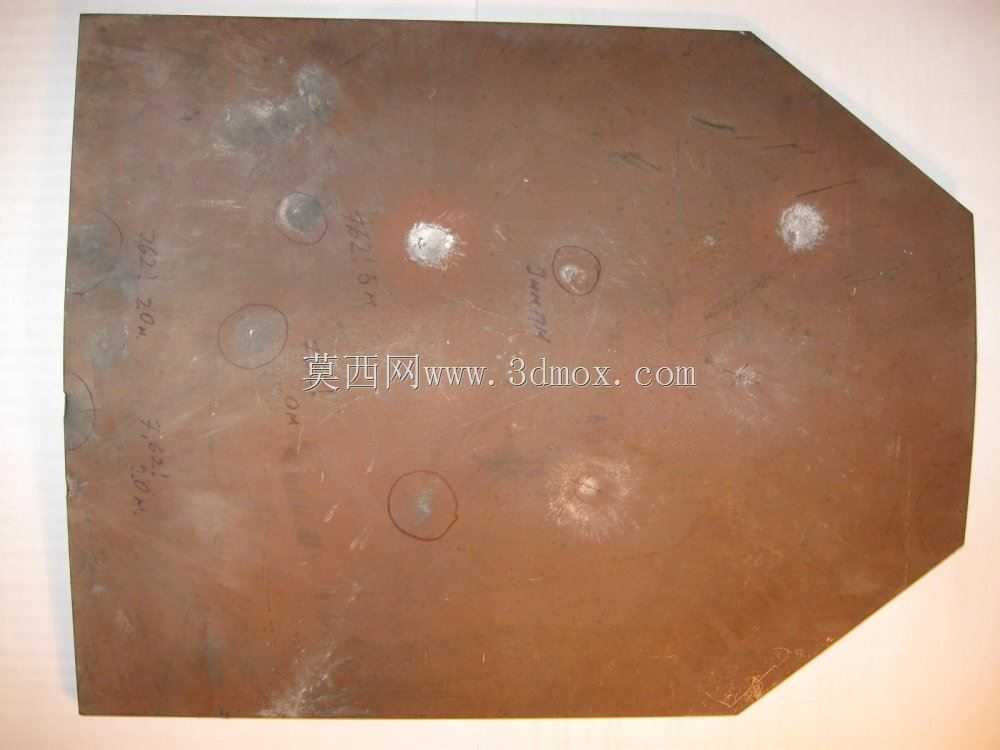

　　从材料选型的角度对比，同厚度下Hardox450-500钢板的布氏硬度达到450-500HBW，抗冲击韧性远优于普通热轧钢板，在承受破片、低速弹头冲击时，不会出现大面积的碎裂、崩落问题，背面的凸起形变高度可控制在25mm以内，避免钝伤对人体内脏造成过度挤压。设计阶段也参考了不同厚度钢板的抗弹性能测试数据，对比30CrMnSi材料5mm、6mm厚度板材，以及65Mn材料8mm厚度板材的实测表现，6mm规格的Hardox板材在重量、防护等级、抗形变能力三个维度达到最优平衡，无需额外增加背板的缓冲层厚度即可满足NIJ III级防护的基础要求。

　　结构细节上，插板表面预留了标准的魔术贴粘合区域，可兼容装具上的弹匣袋、通讯设备挂载点的固定需求，不会因为插板的弧度导致挂载配件出现翘边、固定不牢的问题。插板的四周边缘做了包边槽预留设计，后期可包裹2mm厚度的EVA缓冲封边，进一步降低穿戴过程中钢板边缘与装具面料的摩擦，避免装具面料被钢板锋利边缘磨破，同时也能阻隔低温环境下钢板直接接触人体带来的不适感。

　　实际使用场景中，这类装甲插板除了适配战术防弹背心之外，也可作为轻型装甲车辆的内壁附加防护层、防爆岗亭的内壁衬板使用，安装时可通过焊接、螺栓固定两种方式连接，6mm的厚度不会占用过多的舱内空间，同时可抵御飞溅的破片、流弹的冲击。针对野外作业的使用需求，钢板表面做了喷砂防锈处理，即便在高湿度、高盐雾的环境下长期存放，也不会出现大面积锈蚀的问题，日常维护仅需擦拭表面污渍即可，无需定期做防锈涂装维护。

　　建模过程中严格还原了板材的折弯曲率，所有曲面均通过人体躯干点云数据拟合生成，不存在直棱直角的区域，避免应力集中问题。插板的安装定位点与主流装具的插板仓固定位完全对齐，插入后不会出现晃动、移位的问题，即便在快速跑动、匍匐前进的动作状态下，插板也能始终保持正对胸腔核心区域的防护位置，不会因为动作幅度过大出现偏移漏防的情况。针对不同用户的体型差异，模型也预留了尺寸调整的参数化接口，可根据实际需求调整插板的长宽、曲率半径，适配不同尺码的战术装具使用，无需重新绘制基础曲面，大幅提升衍生型号的设计效率。
