铸铁基底橡胶工作面研磨磨盘结构

　　这类带橡胶覆面的铸铁磨盘，多配套在平面研磨设备、地坪处理机械或是工件表面精整工位上，核心作用是依托铸铁基体的刚性保证工作面形位公差，再通过表层橡胶的弹性缓冲，避免硬接触磨削过程中出现工件表面划伤、磨料嵌留过深的问题。从结构设计逻辑来看，基体采用铸铁材质并非随意选择，铸铁本身的减震性优于普通钢材，在高速旋转磨削工况下能有效降低共振幅度，同时铸铁的铸造性能可以直接铸出盘体背面的辐射状加强筋，不需要额外焊接加强结构，既减少了加工工序，也能避免焊接带来的应力变形，保证盘体长期使用后的平面度保持能力。盘体背面的辐射筋布局是经过受力核算的，从中心安装位向外辐射的筋条刚好对应旋转过程中的离心力传递路径，能把磨盘工作时受到的周向磨削力、

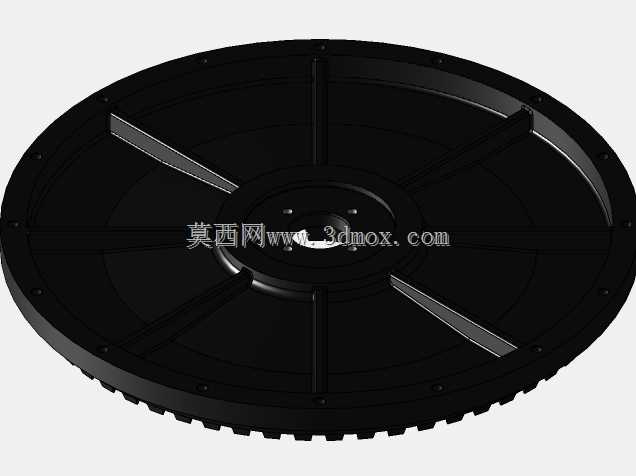

　　轴向压力均匀分散到整个盘体，不会出现局部应力集中导致的盘体翘曲。盘体边缘做了齿状结构设计，这部分结构并非用于磨削，而是在配套设备安装时，和设备的驱动齿圈啮合传递扭矩，相比平键连接的单点位传力，整圈齿啮合的方式能传递更大的扭矩，也不会出现长期使用后键槽磨损导致的传动间隙，适配大磨削压力下的重载作业需求。盘体中心的安装位预留了标准的连接孔位，安装边界和通用研磨设备的主轴输出端尺寸匹配，不需要额外做转接法兰就能直接安装，中心区域的沉台设计刚好能容纳主轴端的锁紧螺母，避免锁紧结构突出于磨盘工作面，影响磨削作业的有效接触面积。工作面的橡胶层和铸铁基体采用硫化粘接工艺结合，粘接面做了粗糙化的沟槽处理，能大幅提升橡胶层和铸铁基体的结合强度，

　　在高速旋转、反复施压的磨削工况下不会出现橡胶层脱胶剥离的问题。橡胶层的硬度选择也适配常规精磨需求，既不会因为硬度过高失去缓冲作用，也不会因为硬度过低导致磨削过程中形变量过大，影响加工面的平面精度。盘体上嵌装的几条金属斜向镶条，主要作用是在磨削过程中对磨料进行疏导，避免磨料在橡胶表面积聚结块，同时也能在橡胶层出现轻微磨损时，作为磨损量的直观参照，方便操作人员判断磨盘的剩余使用寿命，及时更换工作面。实际应用场景中，这类磨盘既可以用于金属工件的去毛刺、平面精磨，也可以配套在地面研磨设备上做混凝土地面的整平、环氧地坪的基面处理，不同工况下只需要更换对应粒度的磨料，不需要更换磨盘本体，适配性较强。从安装尺寸来看，

　　盘体的整体直径覆盖常规中型研磨设备的适配范围，厚度方向的尺寸经过配重平衡校验，出厂前做了动平衡处理，高速旋转时的径向跳动量控制在允许公差范围内，不会因为偏心导致设备主轴额外受力，延长设备轴承的使用寿命。盘体上的安装孔位采用对称布局，和设备法兰连接时螺栓受力均匀，锁紧后不会出现盘体偏斜的问题，即使在长时间连续作业的工况下，连接螺栓也不会因为交变载荷出现松动。设计过程中特意规避了直角应力集中结构，所有筋条和盘体的连接位置都做了圆角过渡，铸造过程中不容易出现缩孔、裂纹等缺陷，后续机加工时也能减少应力集中导致的加工变形。橡胶工作面的平面度在加工完成后经过二次校验，整体平面公差满足精磨作业的精度要求，不会出现局部磨削量过大或是磨不到的问题。
