可旋转电弧焊接工装夹具工作台结构

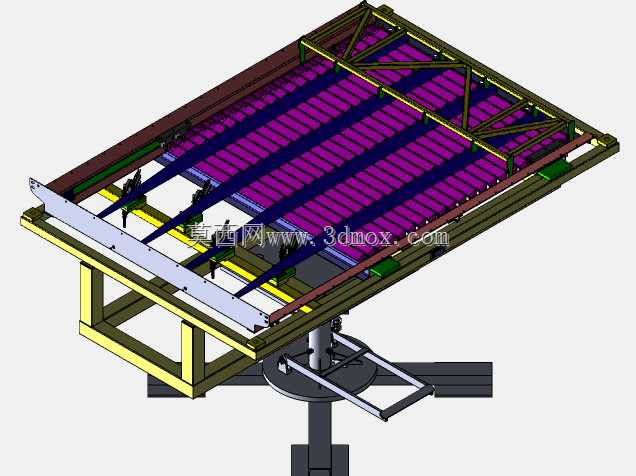

　　在金属结构件批量焊接生产场景中，长尺寸框架类、格栅类焊件的弧焊作业一直存在工位适配性差、焊缝可达性不足、工件翻转吊装耗时久的痛点，这套可旋转式电弧焊接工装正是针对这类作业需求设计的专用工位装备。整套工装以底部十字形落地支撑脚作为承载基础，支撑脚采用厚钢板折弯焊接成型，单支支撑脚向外延伸长度覆盖工位周边1.2米范围，无需额外打膨胀螺栓固定即可依靠自身重量保持作业稳定性，适配车间平整水泥地面的临时工位布置需求，也可根据现场工况在支撑脚预留孔位加装地脚螺栓实现永久固定。支撑结构上方集成了带锁紧功能的回转支承机构，回转轴线垂直于地面，可带动上部工作台实现360度水平方向旋转，旋转到位后通过侧边的插销式锁紧机构锁定角度，锁紧销直径16mm，

　　配合支撑座上均匀分布的12个定位孔，可实现每30度一档的角度固定，满足不同侧焊缝焊接时的工位角度调整需求，避免焊工频繁挪动站位或反复吊装翻转工件。上部工作台主体采用型钢焊接框架结构，台面铺设栅格状支撑条，栅格间隙控制在30mm，既可以承托最大幅面2.2米×1.5米的格栅类、框架类焊件，也能让焊接过程中产生的焊渣、飞溅直接从栅格间隙掉落，避免积渣堆积在台面上影响工件定位精度，栅格条采用40×4mm扁钢制作，上表面做打磨平整处理，平面度公差控制在1mm/㎡范围内，保证工件放置时的贴合度。台面上沿长度方向对称布置了四组快速压紧定位机构，每组压紧机构都带有横向和纵向的调节滑槽，滑槽采用12mm宽的T型槽结构，

　　可根据焊件的实际外形尺寸调整压紧点位置，压紧臂采用螺纹旋紧结构，最大压紧行程80mm，可适配厚度在10mm到80mm之间的框架型材压紧，压紧头带有绝缘橡胶垫，避免焊接过程中电流通过工装传导造成偏弧问题。整套工装的高度设计为离地900mm，匹配成年焊工站立作业的舒适操作高度，无需额外配置垫高站台即可完成大部分焊缝的平焊作业，当需要调整工件角度焊接立焊缝或仰角焊缝时，可通过回转机构转动工作台，将待焊位置转动到焊工正面的最佳操作区域，相比传统固定焊接工作台，可减少40%以上的工件吊装翻转次数，单工位焊接作业效率提升明显。设计过程中重点考虑了焊接作业的大电流工况，整套工装的金属结构之间都做了可靠的电气连接，在支撑座侧面预留了专用的接地端子，

　　可直接连接焊接电源的接地缆，避免焊接电流通过回转支承的滚珠传导造成接触面电蚀，延长回转机构的使用寿命。同时台架的侧面预留了焊枪挂架、电缆挂钩的安装位，可将焊接电缆、气管沿台架侧边的走线槽布置，避免作业过程中电缆拖拽磨损或被焊渣烫伤。针对长尺寸焊件的焊接变形问题，台面的栅格支撑条下方设置了可调节的顶撑机构，可在焊接前对工件易变形位置施加预反变形量，顶撑点的高度调节范围为0-50mm，通过螺纹丝杆调整顶撑高度，配合压紧机构实现工件的刚性固定，有效控制焊接过程中的热变形量，减少后续焊后校形的工作量。整套工装的所有转动配合面都设计了润滑注油孔，日常维护时可直接通过注油孔加注润滑脂，无需拆解结构即可完成保养，适合车间多班次连续作业的使用工况。
