电气柜焊接定位工装夹具结构设计

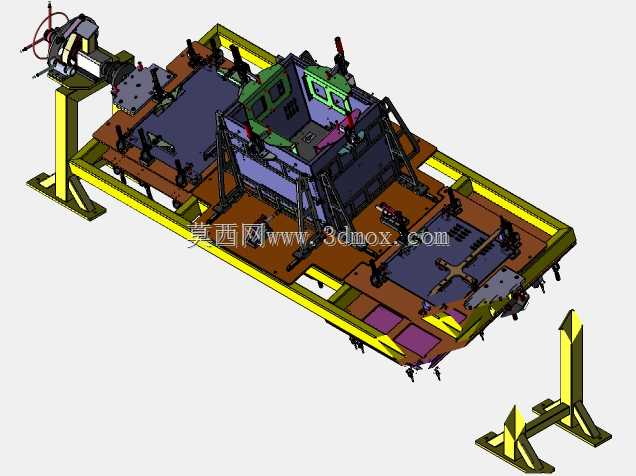

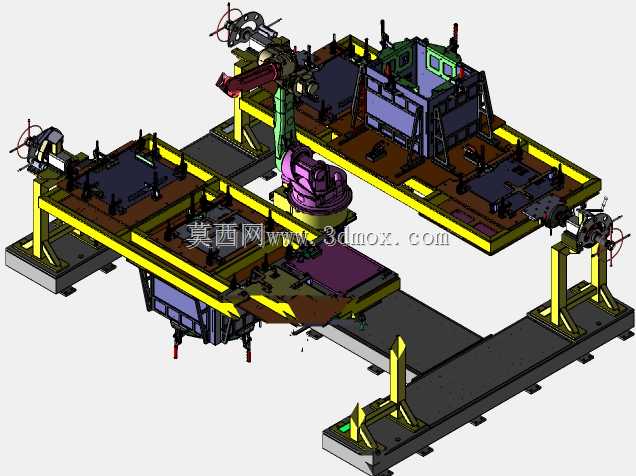

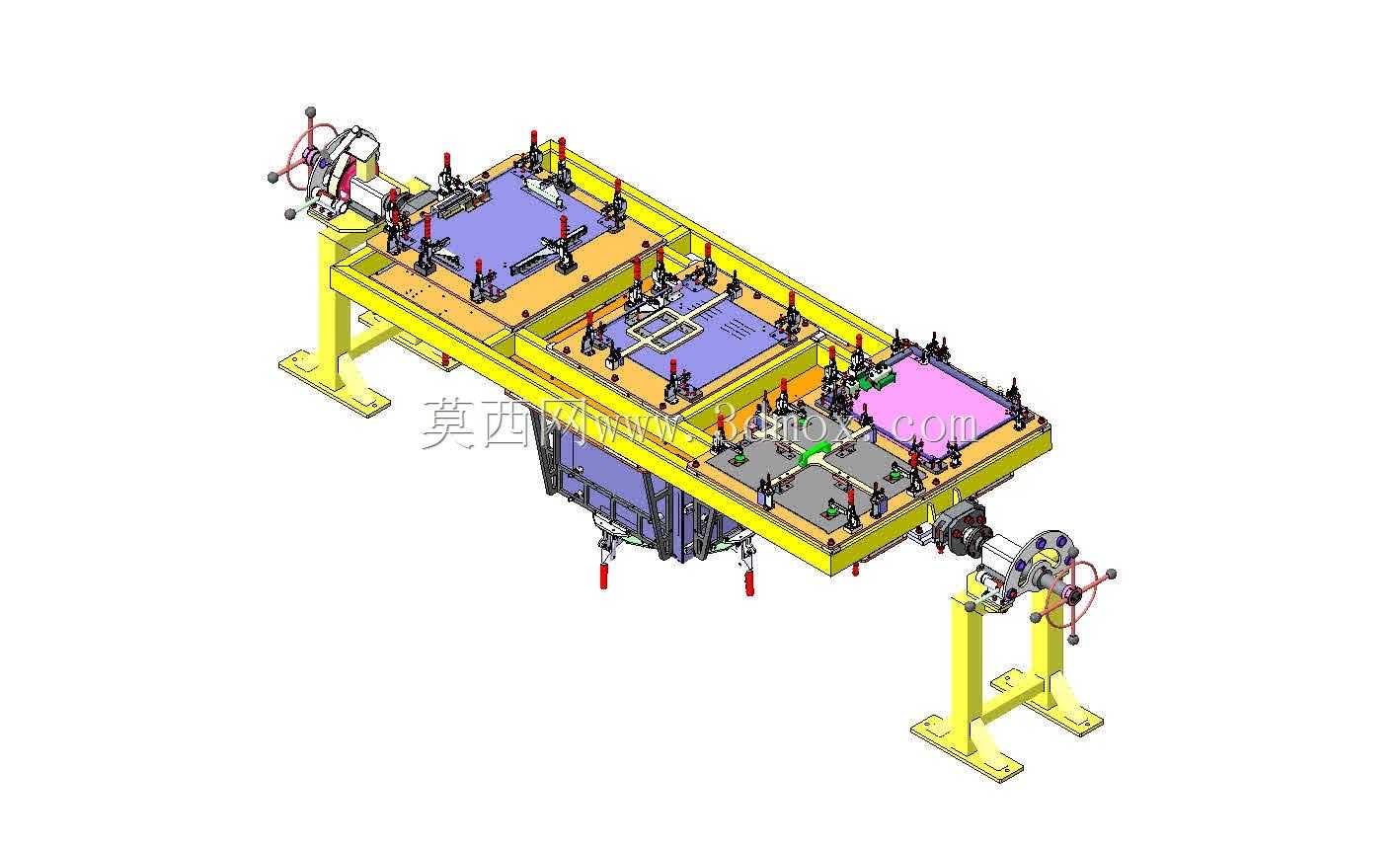

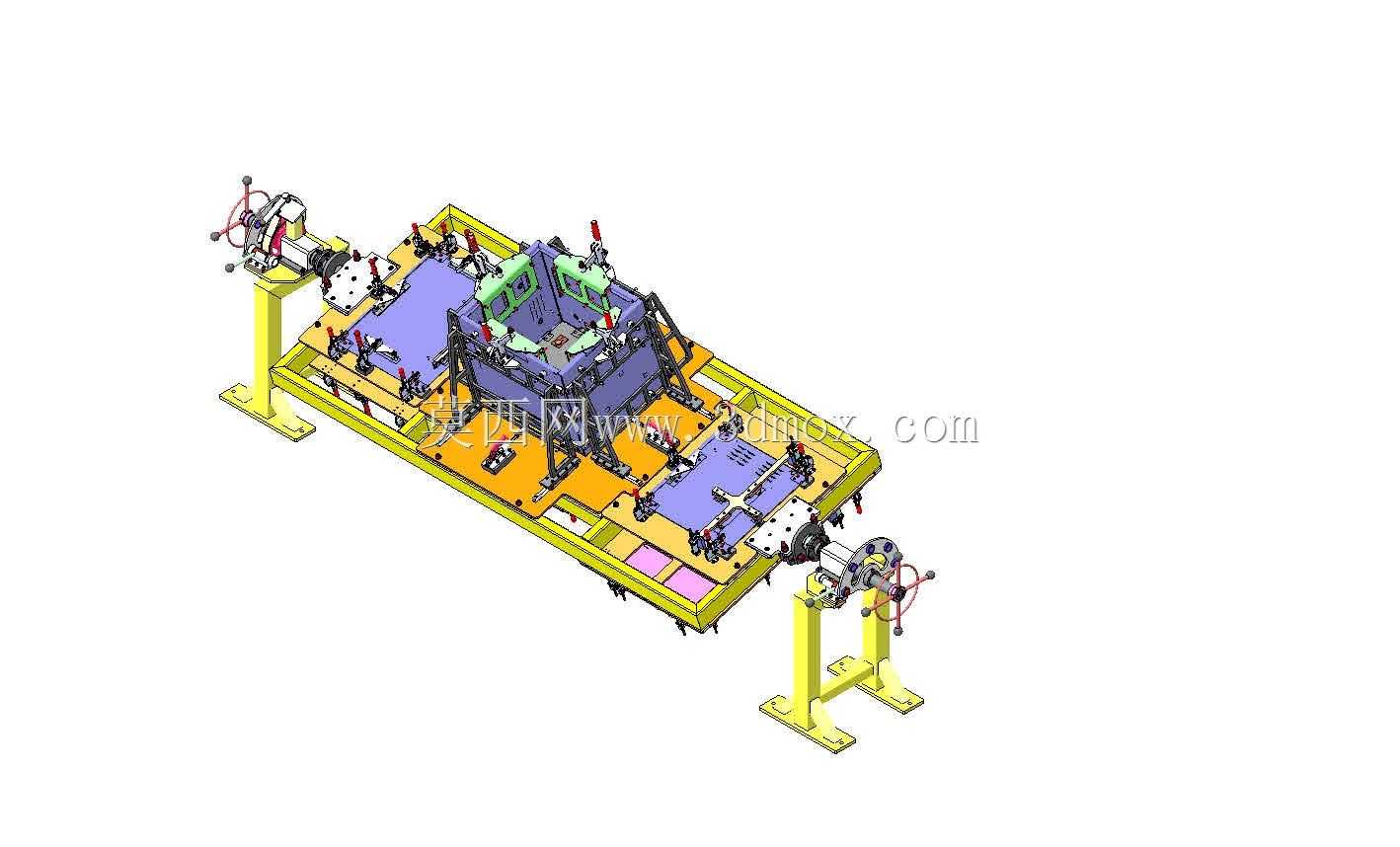

　　这套工装主要面向电气柜柜体的焊接组装工序，在高低压成套设备生产车间的柜体焊接工位使用，解决传统手工拼焊过程中柜体侧板、安装梁、门板框架等部件定位偏差大、焊接后形位公差超差的问题。从结构布局来看，工装采用整体式焊接底座作为承载基准，底座采用加厚矩形钢管拼焊成型，底部设置四个可调式支撑脚，可在车间不平整地面上调整工装整体水平度，调整行程满足±15mm的地面高差补偿需求，底座上平面经铣削加工后平面度控制在0.1mm/㎡范围内，为所有定位组件提供统一的安装基准面。工装两侧设置立式翻转定位支架，支架上配置带手轮的回转锁紧机构，可带动夹持的柜体框架实现0-90度范围内的角度翻转并任意位置锁紧，方便焊工对柜体不同方位的焊缝进行施焊，

　　无需反复翻动笨重的柜体工件，降低作业劳动强度的同时避免工件翻动过程中产生的磕碰变形。底座台面上分布多组可调式定位块与快速夹钳，定位块根据电气柜的折边特征设计对应的定位止口，止口公差按照工件自由公差的1/3取值，保证工件放置后能快速找正位置，快速夹钳采用垂直式压头，压头接触工件的位置加装聚氨酯缓冲垫，避免压伤柜体表面的喷塑预处理层，夹钳的安装位置预留长条形调节槽，可适配一定尺寸范围内的同系列电气柜柜体装夹需求，无需更换整套工装即可覆盖多规格产品的生产。工装的定位组件采用模块化设计思路，所有定位块、夹钳支架都通过螺栓与底座T型槽连接，当切换不同型号柜体生产时，只需松开对应螺栓调整组件位置或更换对应规格的定位块，即可快速完成工装换型，

　　换型时间控制在30分钟以内，适配多品种小批量的电气柜生产模式。在焊接作业的避让设计上，所有定位组件的安装位置都提前预留焊枪操作空间，焊缝位置周边100mm范围内无突出的工装结构，避免焊枪与工装发生干涉，同时在靠近焊接飞溅的工装表面喷涂防溅涂层，减少焊接飞溅粘附在工装表面，降低日常清理维护的工作量。这套工装的设计充分考虑车间实际作业的操作便利性，所有夹钳的操作手柄都设置在工装外侧操作人员易触及的位置，无需探身到工装内部即可完成工件的夹紧与松开操作，翻转手轮的操作高度设置在距离地面1.1m的位置，符合成年人站立操作的人机工程学要求，长时间操作不易产生疲劳。从安装边界来看，整套工装的整体占地尺寸控制在长2.8m、宽1.8m、高1.

　　6m范围内，可直接放置在车间常规焊接工位上，无需对现有工位的地基、水电布局做特殊改造，适配现有车间的生产布局规划。工装的定位精度经过验证，装夹后柜体框架的对角线尺寸偏差可控制在0.5mm以内，侧板与安装梁的垂直度偏差不超过0.2mm/m，焊接完成后工件的尺寸一致性远高于手工拼焊的产品，可减少后续校形工序的工作量，提升整体生产效率。在结构强度设计上，所有受力部件都经过受力校核，翻转支架的回转轴采用40Cr材质调质处理，可承载最大300kg的柜体工件重量，满足常规电气柜柜体的装夹承重需求，底座的钢管壁厚不低于6mm，长期使用不会产生基准变形，保证工装的长期精度稳定性。
