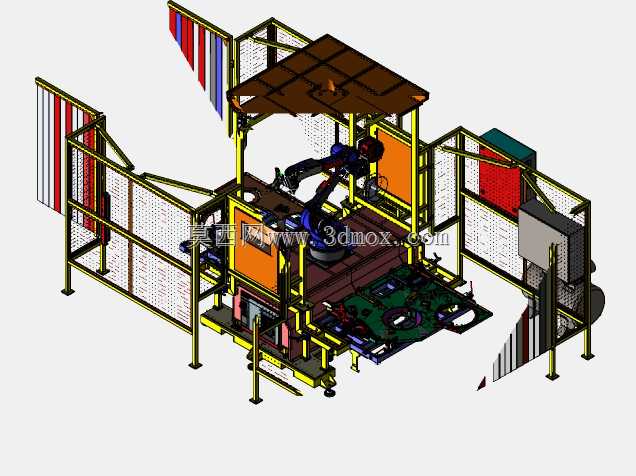

带安全防护围栏的机器人焊接工作站

　　这套焊接工作站的设计初衷，是解决中小批量结构件焊接工序里人工施焊质量波动大、作业环境恶劣、重复定位精度不足的痛点，目前在汽车零部件、五金结构件、工程机械小件的焊接生产场景中应用广泛，可适配碳钢、不锈钢等多种常用金属材质的弧焊作业。整套设备采用模块化布局思路，核心执行单元为六轴工业机器人，安装在工作站中部的加高基座上，作业半径可覆盖两侧双工位的工装夹具区域，配合变位机构可实现工件多面焊缝的连续施焊，无需人工反复翻转工件，能有效减少单工件的焊接辅助时间。外围的安全防护围栏采用型钢框架搭配金属冲孔网与钢板围挡的组合结构，围栏高度符合工业安全防护标准，可有效阻挡焊接弧光、焊渣飞溅对工位外人员的伤害，围栏的检修门配备安全联锁装置，

　　门体开启时机器人会自动触发急停，避免人员误入作业区发生安全事故。顶部设置的集气罩结构可对接车间焊烟除尘系统，将焊接过程中产生的烟尘集中抽排，改善作业区域的空气质量。工作站内部的工装夹具采用快换式设计思路，不同规格的工件可通过更换夹具定位模块快速切换生产，适配多品种小批量的柔性生产需求，夹具的定位基准经过反复校核，重复定位精度可满足弧焊焊缝的位置公差要求。从安装边界来看，整套工作站的占地尺寸适配常规车间的柱距布局，不需要对现有车间地面做特殊加固处理，设备进场后仅需完成地脚调平、气源与电源接驳、除尘管道对接即可投入使用，外围预留的维护通道宽度满足设备日常检修、机器人保养、易损件更换的操作空间需求。电气控制单元集成在工作站侧部的柜体中，

　　布线采用分层走线槽设计，强电与弱电线路分离布设，减少信号干扰，操作面板设置在围栏外侧的安全位置，操作人员可在防护区外完成程序调用、工件夹紧确认、作业启动等操作，无需进入危险作业区。整套设备的结构设计充分考虑了焊接作业的实际工况，机器人的管线包采用高柔性耐弯折设计，可承受长时间往复运动的弯折磨损，焊枪清理机构集成在工作站内部的闲置区域，机器人可在焊接间隙自动完成焊枪清枪、剪丝、喷硅油的维护动作，无需人工干预，保证焊接过程的连续性。围栏的网孔尺寸经过选型验证，既可以保证防护强度，又能让操作人员在外部清晰观察内部的焊接作业状态，及时发现焊接过程中的异常情况。双工位的布局设计可实现焊接作业与工件上下料的并行操作，

　　当机器人在其中一个工位执行焊接作业时，操作人员可在另一个工位完成已加工工件的拆卸与待焊工件的装夹，大幅提升设备的利用率，减少设备等待闲置的时间。整套工作站的结构刚度经过仿真校核，机器人高速运动时的整体振动量控制在允许范围内，不会因为结构共振影响焊缝的成型质量，各部件的连接位置均设置了定位销与防松结构，避免长时间运行后出现连接松动、位置偏移的问题。
