弯曲钢瓶直缝自动焊接专用设备结构

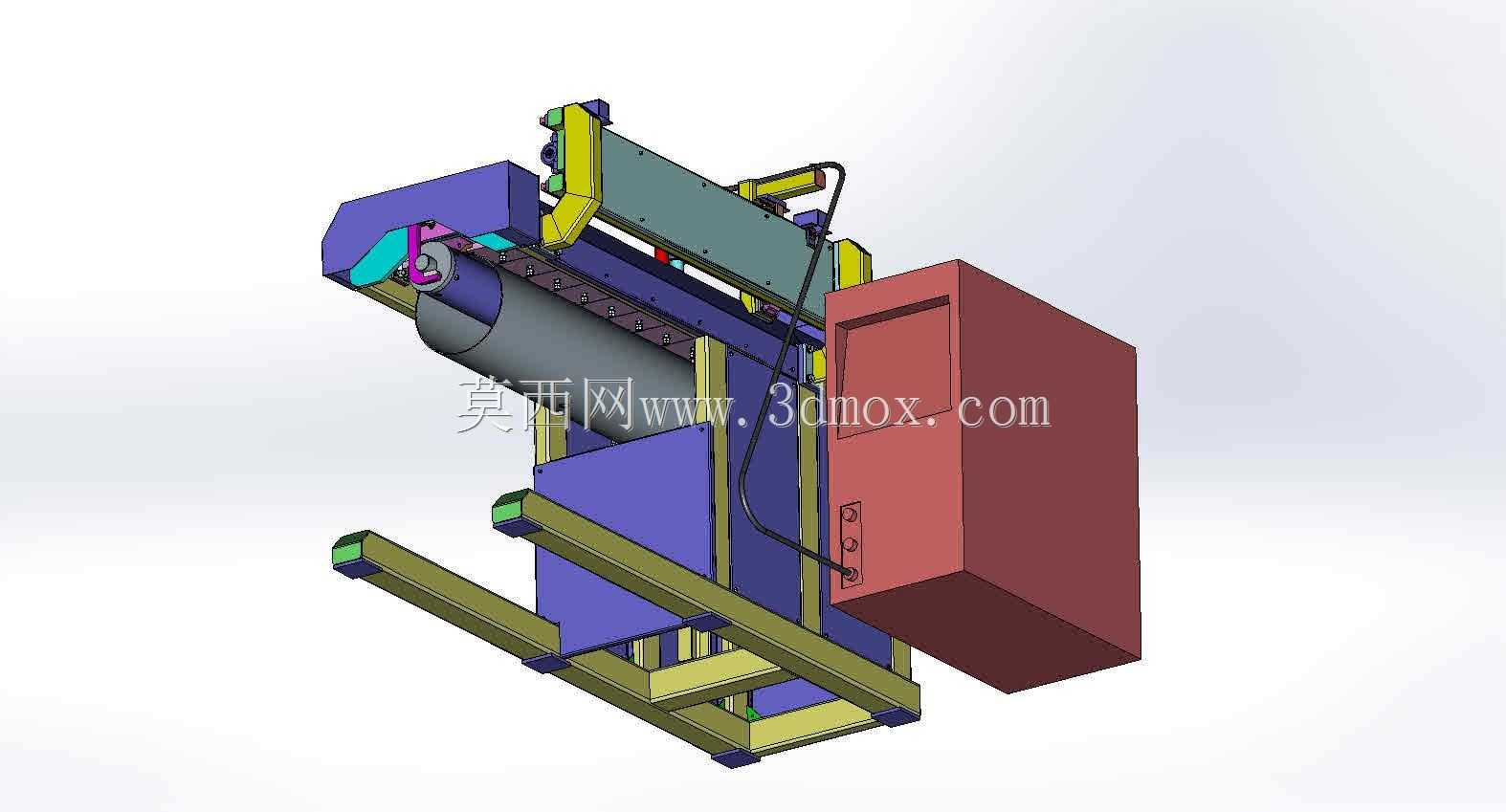

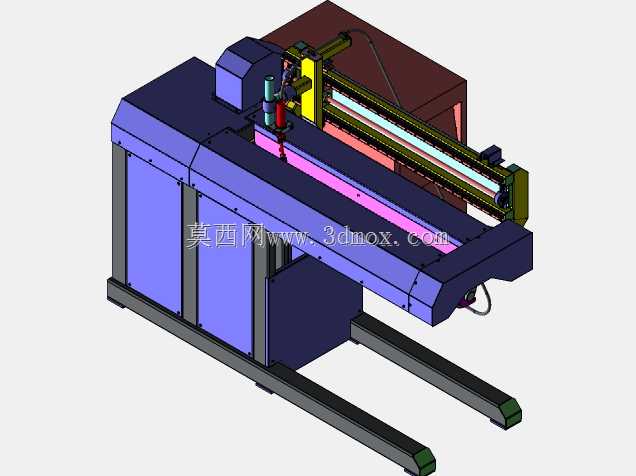

　　在压力容器、钢制包装容器的生产环节中，弯曲成型后的筒体纵缝焊接一直是影响产品承压能力与密封性能的关键工序，传统人工焊接方式受操作手法、焊接姿态稳定性影响，容易出现焊穿、未焊透、焊缝余高不均等缺陷，后续返修成本高，且难以适配批量生产的节拍要求，这款专用焊接设备正是针对壁厚3mm的弯曲钢制筒体纵缝焊接需求开发，可适配直径250-350mm、筒体长度1050mm范围内的弯曲钢瓶类工件焊接作业。从设备整体布局来看，采用卧式长床身结构，床身作为整套设备的承载基础，采用框架式焊接钢结构做主体，内部布置加强筋板抵消焊接作业时的振动传导，保证焊枪行走过程的位置精度。床身上方平行布置两组线性导轨作为焊枪横移机构的承载导向，导轨安装面经过精加工处理，

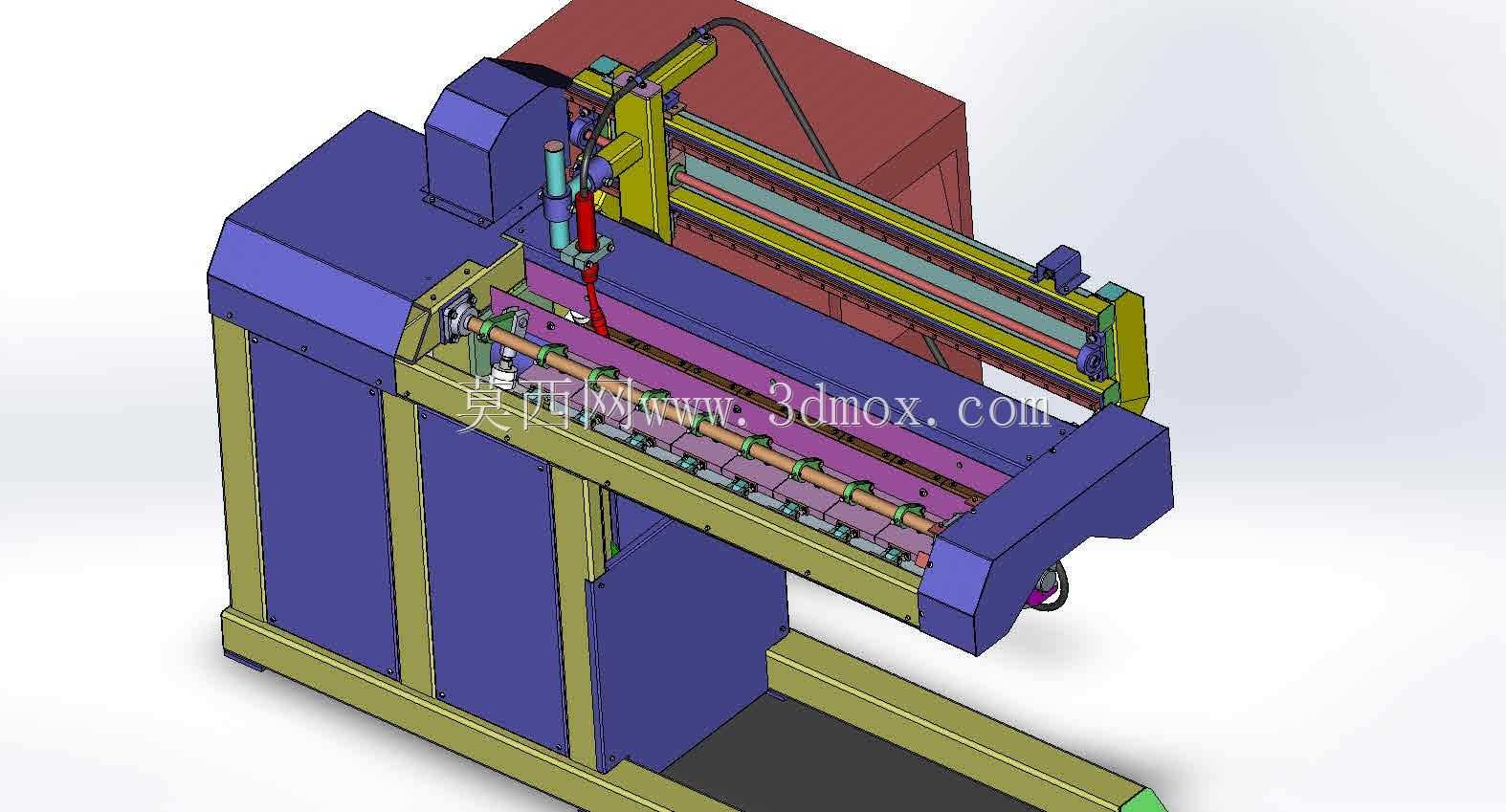

　　保证全程直线度公差控制在0.1mm/m以内，避免焊枪行走过程中出现偏移导致焊缝错位。焊枪升降调节机构集成在横移滑台上，可根据不同直径工件的焊缝高度做手动微调，调节行程覆盖适配工件的直径范围，同时焊枪夹持位置带有角度微调结构，可根据焊接工艺要求调整焊枪与焊缝的夹角，保证气体保护效果与熔池成型质量。工件装夹区域布置在床身中部的工装台面上，整套气动夹具沿筒体轴向等距分布，每个夹压点对应独立的气动压紧单元，压头采用与弯曲筒体外弧面匹配的仿形结构，压紧力可通过气源处理三联件做统一调节，装夹时可保证筒体纵缝对齐工装台面上的焊缝对中槽，避免焊接过程中工件受热变形出现焊缝错位。针对薄壁筒体焊接易出现的烧穿、背面氧化问题，

　　设备在工装台面的焊缝对应位置内置了背面保护气路，焊接过程中可从筒体内部向焊缝背面输送二氧化碳保护气，隔绝空气接触高温焊缝金属，避免背面焊道出现氧化、夹渣等缺陷，同时配合焊枪位置的正面保护气罩，实现焊缝正反面的双重气体保护，无需后续额外做焊缝背面打磨处理。设备的电气与气路控制元件集成布置在床身侧方的柜体内部，走线与气路管道全部沿床身内部的布线槽布置，避免焊接飞溅损坏管线。横移驱动采用伺服电机配合滚珠丝杠的传动结构，可根据焊接工艺要求无级调节焊接行走速度，适配不同壁厚、不同材质筒体的焊接参数需求，焊接起弧与收弧位置可通过行程开关做位置限定，减少焊缝两端的弧坑缺陷。从安装边界来看，设备整体占地长度适配1050mm工件的焊接行程，

　　预留了上下料的操作空间，设备安装时只需调整床身水平度，连接工厂压缩空气气源与焊接电源即可投入使用，无需做复杂的地基施工。在实际生产应用中，该设备可替代2-3名熟练焊工的作业量，焊接过程中操作人员只需完成工件上下料与参数设置，焊接过程全程自动完成，焊缝成型一致性远高于人工焊接，焊缝一次探伤合格率可稳定保持在98%以上，尤其适合中小规格弯曲钢瓶、小型压力容器筒体的批量生产场景，设备的夹具部分可通过更换仿形压头适配不同曲率的筒体工件，拓展设备的加工适配范围。设计过程中针对薄壁工件焊接的热变形问题，在工装台面上设置了多点位的支撑结构，配合均匀分布的气动夹压点，可有效约束工件焊接过程中的热变形量，将焊后筒体的圆度公差控制在工艺要求范围内，减少后续校形的工序工作量。焊枪横移机构的拖链内部集成了焊接电缆、保护气管、控制线缆，所有管线随滑台移动时无拖拽、无干涉，长期运行不会出现管线磨损破裂的问题，设备的日常维护只需定期给导轨、丝杠加注润滑脂，检查气动元件的密封性能即可，维护难度低，适合生产车间的长期连续作业场景。
