双工位变位机配套工业机器人焊接工作站

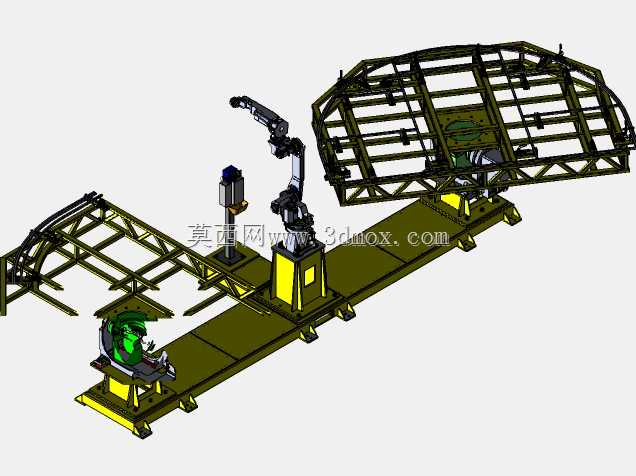

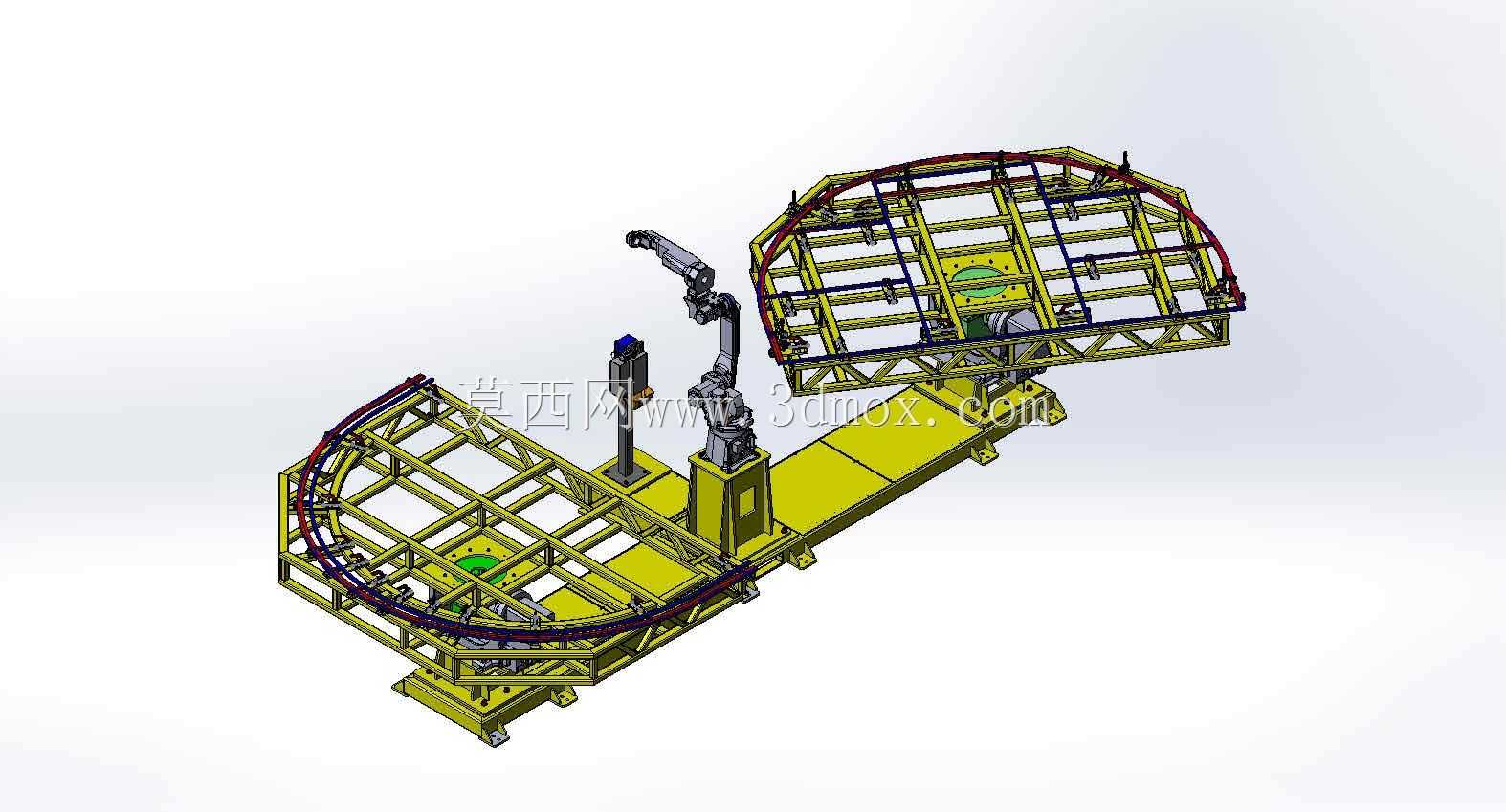

　　这套焊接工作站的设计核心是解决长框架类结构件的焊接作业痛点，在工程机械护栏、客车车身骨架、大型仓储货架侧片这类长度超过三米的框架构件焊接场景中，传统单工位焊接设备往往需要工人反复翻转工件，不仅作业效率低，人工翻转过程中的定位偏差还容易导致焊缝成型不良，后续补磨工作量大。整套设备采用对称式双变位机布局，两个框架式工装夹具分别安装在头尾架变位机的回转支承上，变位机可沿底部直线导轨实现工位切换，当其中一个工位完成工件装夹后，变位机带动工件回转至机器人焊接作业区，另一个工位则同步进行待焊工件的上下料操作，完全消除焊接过程中的装夹等待空程，作业节拍相比单工位设备可提升40%以上。

　　从结构设计细节来看，底部的安装基座采用整体焊接箱型梁结构，导轨安装面经过整体铣削加工，平面度控制在0.1mm/米以内，保证变位机移动过程中的直线度精度，避免工位切换后工件位置偏差导致的焊缝轨迹偏移。两侧的变位机头尾架采用可调式中心高设计，可适配不同高度尺寸的框架类工件，配套的框架式夹具采用标准铝型材与快速夹钳组合结构，针对圆形框架的弧形段专门设计了仿形定位块，可保证工件装夹后的重复定位精度控制在±0.2mm以内，满足机器人焊接的轨迹精度要求。

　　配套的六轴工业机器人安装在两个工位中间的固定式安装座上，安装座高度经过精准核算，保证机器人末端焊枪可覆盖两个工位所有焊缝位置，无需额外增加第七轴行走机构即可完成全位置焊接作业，有效控制设备整体制造成本。机器人臂展选型匹配最大工件尺寸，当工件随变位机翻转至船型焊位置时，焊枪可始终保持最佳焊接角度，避免立焊、仰焊位置的焊接缺陷，焊缝成型一致性远高于人工焊接作业。

　　设备的安装边界需要结合车间实际布局规划，整套设备沿长度方向的安装预留尺寸需要在工件最大长度基础上两端各预留1.2米的维护与操作空间，宽度方向需要预留机器人运动包络范围外0.8米的安全通道，设备整体安装基础需要做150mm厚的混凝土地面，保证设备运行过程中的稳定性，避免振动影响焊接精度。气路与焊枪线缆采用拖链内置布局，沿变位机移动方向布置，避免线缆外露被焊渣飞溅烫伤，延长管线使用寿命。

　　在功能适配性上，这套工作站可适配二氧化碳气体保护焊、MIG/MAG焊等多种焊接工艺，针对不同厚度的钢材工件，可通过调整变位机回转速度与机器人焊接参数匹配焊接热输入，减少框架类工件的焊接变形。夹具的模块化设计可快速更换定位组件，适配不同规格的圆形框架、矩形框架类工件的焊接需求，无需重新制作整套工装，缩短产品换型的调整周期。变位机的回转驱动采用伺服电机配合精密减速机，回转速度可在0.1-2rpm范围内无级调节，可根据焊缝长度与焊接速度匹配最佳回转节奏，保证环缝焊接过程中焊枪始终处于平焊位置。

　　从实际作业的安全设计角度，两个工位外侧可配套安装安全光栅与防护围栏，当设备处于自动焊接状态时，人员进入作业区域设备会自动暂停运行，避免焊渣飞溅与机器人运动带来的安全隐患。焊枪配套的清枪剪丝机构安装在机器人底座侧方，每完成一定长度的焊缝焊接后，机器人可自动移动至清枪位置完成焊枪清理与喷硅油操作，减少焊接过程中的堵枪问题，提升连续作业的稳定性。整套设备的结构布局充分考虑了维护便利性，机器人控制柜、焊接电源、变位机驱动柜均集中布置在设备侧方的电气安装区，日常检修与参数调整无需进入设备运动包络范围，降低维护过程中的安全风险。
