多连杆式重载多铰铰链结构设计

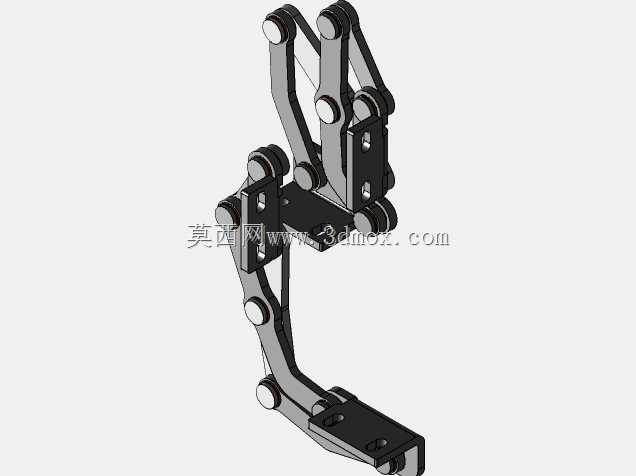

　　在工业设备舱门、特种车辆侧开舱盖、重型设备检修门以及需要大角度开合且承载要求较高的铰接场景中，普通单轴铰链往往存在开启角度受限、开合过程中门体与门框干涉、承载能力不足导致长期使用下垂变形的问题，这款多铰铰链正是针对这类痛点开发的铰接连接件。从结构组成来看，整套铰链采用多组平行连杆配合铰接销轴的组合结构，区别于传统单旋转轴的铰链形式，其运动轨迹由多组连杆的铰接点共同约束，能够在开合过程中让活动端门板先产生向外的平移位移再完成旋转动作，彻底避免门板边缘与门框在大角度开启时的剐蹭干涉，尤其适用于门板内侧带有密封胶条、内嵌安装附件或者门框带有止口边的安装场景，无需额外预留门板转动的避让空间，能有效压缩设备整体的安装边界尺寸。

　　设计过程中，首先要确定的是各铰接点的相对位置关系，每一组连杆的孔位间距、铰接点的排布顺序直接决定了铰链的运动轨迹曲线，建模阶段需要反复运动仿真验证开合全行程的位置变化，确保在0到90度甚至更大开启角度下，门板与安装基座之间始终保持安全间隙，同时要校核各连杆在最大承载工况下的受力情况，这类多铰铰链通常会成对对称安装在门体两侧，单组铰链需要承担门体一半的垂直载荷与开合过程中的冲击载荷，因此所有连杆件均采用等厚钢板冲压或铣削成型，铰接销轴采用带台阶的圆柱销配合防松卡簧固定，避免长期往复转动后销轴窜动脱落。

　　从安装边界来看，铰链的固定端分为两个独立的安装基座，每个基座上开设两个长圆形安装孔，长圆孔的设计允许安装时存在一定的位置调整量，能够抵消基座焊接或螺栓固定时的装配误差，降低安装面的加工精度要求；活动端的安装板同样预留对应安装孔位，可通过螺栓与门板背面的预埋安装块直接连接，不需要在门板外表面打孔破坏外观完整性。整套铰链在完全闭合状态下，所有连杆均折叠收拢在安装基座与门板之间的间隙内，外露部分仅为两层安装板的厚度，不会突出设备外表面影响整体外观，也避免了外部杂物卡入连杆间隙造成铰链卡滞。

　　在实际选型应用时，需要根据门体的重量、厚度、所需开启角度匹配对应规格的多铰铰链，若应用在户外设备上，还可在铰接销轴位置加装润滑脂注油嘴，定期补充润滑脂降低转动磨损，延长使用寿命；针对有耐腐蚀要求的场景，所有金属零件可采用不锈钢材质加工或者表面做镀锌、达克罗处理，适应潮湿、盐雾等恶劣工作环境。不同于普通民用家具的轻载铰链，这类工业级多铰铰链的每一组铰接转动副都预留了合理的配合间隙，既保证转动过程无卡滞，又不会因间隙过大导致门体晃动，在闭合状态下各连杆处于受力自锁的位置区间，能够承受一定的外部冲击载荷，避免门体意外弹开造成安全隐患。建模过程中所有铰接位置均按照实际装配公差设置配合关系，可直接导入装配体中做开合运动仿真，验证与周边结构的干涉情况，也可直接导出工程图用于生产加工，各零件的倒角、圆角、安装孔位均按照机械加工工艺要求做了细节处理，不存在无法加工的异形结构，能够直接对接生产环节。
