底部驱动180x400带式输送机布局结构

　　在轻工装配、电子零部件分拣、小型包装件转运的产线环节里，窄幅短行程的带式输送设备一直是衔接上下工位的核心单元，这款底部驱动的带式输送结构，就是针对小负载、紧凑安装空间场景做的布局方案。区别于传统端部辊筒驱动的结构，这套布局把驱动组件完全安置在输送带承载面的下方区域，不会占用输送线两端的进出料衔接空间，对于需要在输送线两端直接对接检测工位、机械手取放料位的场景来说，能大幅减少产线的无效占地长度，避免驱动组件突出带来的工位干涉问题。

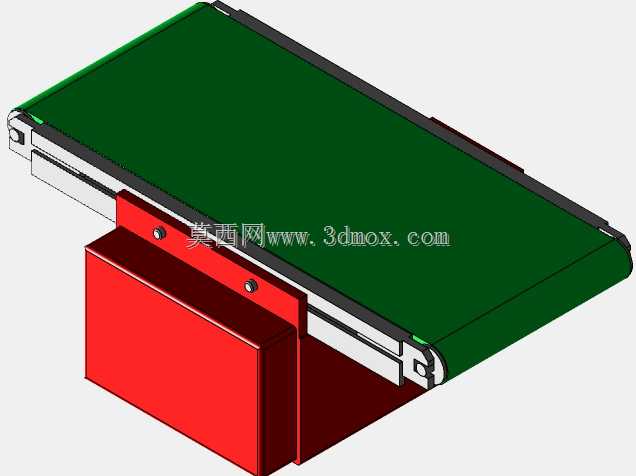

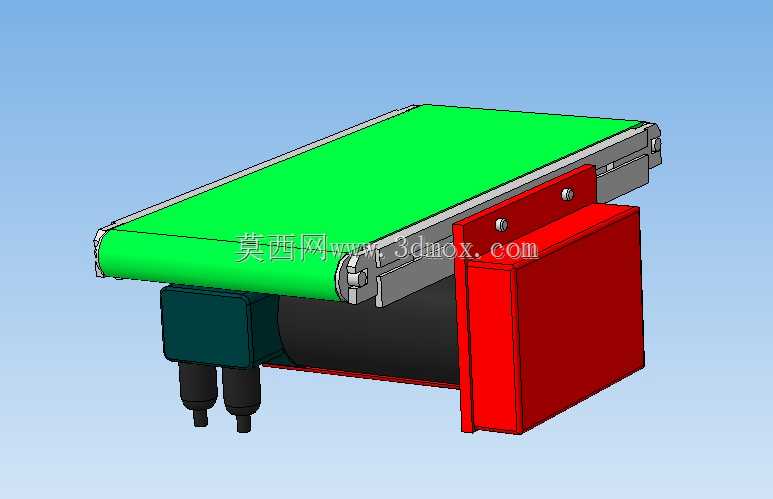

　　从实际功能来看，这套输送结构主要承担10kg以内的小型工件水平转运任务，绿色的PVC输送面带具备适中的摩擦系数，既能保证输送过程中工件不会出现打滑偏移，也不会因为摩擦力过大在工件拦停、分路的时候出现带面过度磨损。驱动端采用集成式的减速电机直连驱动辊的结构，省去了额外的链传动、带传动过渡环节，传动效率更高，同时日常维护的时候不需要单独调整传动张紧结构，只需要定期检查端部辊筒的轴承润滑状态即可。侧边的红色安装支架做了折弯加强处理，支架上预留的两个固定安装孔，可以直接把整台输送机锁附在设备机架的型材立面上，不需要额外做底部支撑脚，对于架高布置的输送线、或者需要嵌入到现有设备间隙里的改造场景，安装适配性更强。

　　设计思路上，这套布局优先考虑了紧凑性与维护便利性的平衡：驱动电机的接线端朝向设备外侧，后期检修更换线缆的时候不需要拆解输送线的护板；驱动辊与从动辊的张紧调节结构隐藏在端部的侧封板内部，调节张紧度的时候只需要松开端部的锁紧螺丝，调整辊筒的偏心轴位置就能完成带面张紧，不会有突出的调节螺栓剐蹭输送过程中的工件。整体的外形尺寸控制上，输送面的有效宽度为180mm，有效输送长度为400mm，整机的总高度（含底部驱动电机）控制在150mm以内，安装的时候只需要预留对应长宽的安装面，同时在下方留出20mm的散热间隙即可，不需要额外预留侧面的操作维护空间，非常适合用在桌面型小型自动化设备、实验室样品输送、电子厂SMT线后段的小件流转工位。

　　实际选型适配的时候，这套结构的带面运行速度可以通过更换不同减速比的驱动电机来调整，常规工况下适配10-30m/min的运行速度区间，既可以满足连续输送的节拍要求，也能适配间歇式送料的工位需求。底部的驱动护罩做了全封闭设计，能避免生产过程中的灰尘、细小碎屑掉落到传动结构里，减少传动部件的磨损，护罩采用快拆式的卡扣固定，需要清理内部积尘的时候不需要借助工具就能直接取下护罩，大幅降低日常维护的时间成本。和同规格的端部驱动输送机相比，这套底部驱动的布局在两端的进出料位置没有突出的电机结构，能实现和前后工位的零间隙对接，比如对接振动盘的出料轨道、或者对接皮带线的转角机构的时候，不会出现工件卡滞在衔接缝隙的问题，对于尺寸较小的片状、盒状工件输送来说，能有效减少卡料故障的发生概率。
