双立柱可调式输送机支撑固定架结构

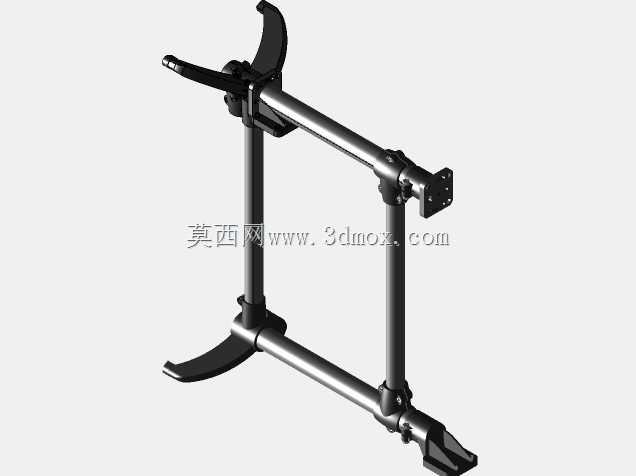

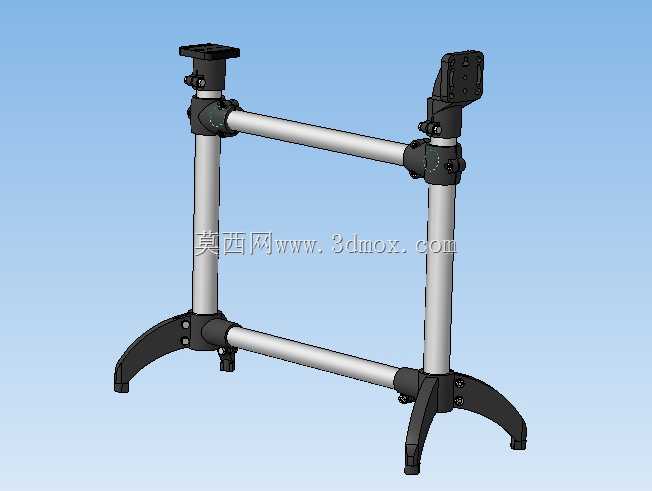

　　在轻工包装、电子组装、食品分拣等行业的零散输送线搭建场景中，这类固定式输送机支架是支撑轻型皮带、辊筒输送段的核心承载部件，主要承担输送段的垂直载荷传递、水平位置固定以及安装高度适配的作用，区别于重型输送线的大型焊接机架，这类支架更适配小载荷、短跨度、需要灵活调整安装位的轻型输送场景，常见于车间内零散工位间的物料转接、小型产品的工序间输送段搭建，单组支架可支撑1米到1.8米跨度的输送段，配合多组支架拼接可完成不同长度输送线的架设。从结构设计逻辑来看，这款支架采用双立柱加上下横联的框架式结构，两根垂直布置的铝合金圆管作为主要承力立柱，上下两根同规格横管通过快装管夹与立柱连接，形成稳定的矩形框架结构，相比单立柱悬臂支撑的形式，

　　双立柱框架的抗扭、抗侧向偏移能力更强，在输送段运行产生振动时，不会出现立柱偏摆导致的输送面倾斜问题。底部采用三爪式落地支脚，每个支脚通过抱箍结构与立柱底端连接，支脚的三个支撑爪呈120度分布，接触地面的支撑面做了加宽处理，无需打膨胀螺栓固定即可在平整水泥地面、环氧地坪上获得足够的支撑稳定性，若需要永久固定，支脚上预留的安装孔也可配合膨胀螺栓完成与地面的刚性连接，适配不同的安装场景需求。立柱顶端的安装接口做了模块化设计，一侧采用法兰式安装座，可直接通过螺栓与输送段的底部框架连接，另一侧采用可调角度的铰接安装座，可根据输送段的倾斜角度调整安装面的俯仰角度，适配水平输送、小角度爬坡输送等不同的安装需求，

　　管夹位置的锁紧结构采用旋钮式快锁设计，无需专用工具即可手动松开管夹，调整横管的上下位置、立柱的伸出高度，调整范围可覆盖600毫米到1200毫米的常规输送面安装高度，满足不同工位的操作高度需求。从安装边界来看，这款支架的整体横向宽度可通过横管与管夹的配合位置进行小范围调整，适配宽度在300毫米到600毫米之间的轻型输送段，单组支架的额定承载能力可达80千克，足够支撑轻型皮带段、短辊筒段以及输送过程中的物料总重量，支脚的最大外接圆直径为450毫米，安装时需要预留至少500毫米见方的地面空间，避免与周边的工位设备、管线产生干涉。在细节设计上，所有管夹与管材接触的位置都做了防滑齿纹处理，锁紧后不会出现管材下滑、转动的问题，

　　所有外露的锁紧旋钮都做了包胶处理，手动调整时不会划伤手部，支脚的底端可选配橡胶防滑垫，在光滑地面上使用时可进一步提升摩擦力，避免支架受水平力时出现移位。这类支架的设计核心是兼顾结构稳定性与安装调整的灵活性，不需要焊接作业，所有部件都通过标准紧固件连接，现场组装时仅需内六角扳手即可完成全部装配工作，相比传统的焊接式输送支架，可大幅降低现场安装的工时成本，同时在输送线需要改型、移位时，可全部拆解后重复利用，减少工装件的浪费。在实际选型应用中，需要根据输送段的总重量、跨度来匹配支架的布置间距，若输送段载荷偏大、跨度超过1.5米，可适当缩小支架的布置间距，避免输送段中部出现下挠变形，安装时需要先将底部支脚调整到同一水平面上，再锁紧所有管夹结构，最后将输送段与顶端安装座固定，完成后可通过调整立柱的伸出高度来微调输送面的水平度，保证输送过程中物料不会出现跑偏、滑移的问题。
