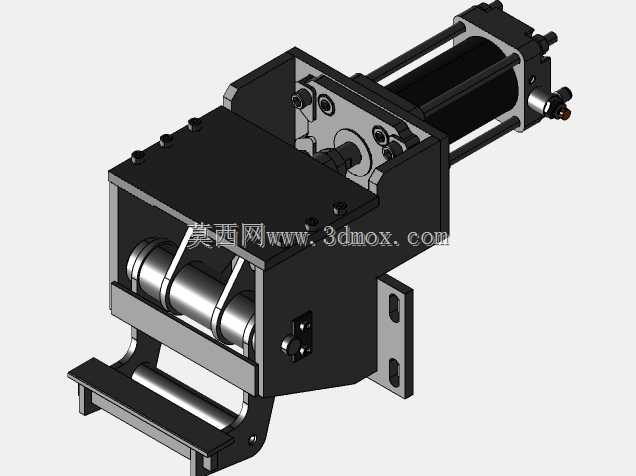

带立式气缸d65mm联合作用气动制动器

　　这款带立式气缸的联合作用气动制动装置，主要面向工业生产线中需要快速响应、稳定制动力矩的工位场景，常见于自动化输送线的工位止停、卷绕设备的张力控制段、机床上下料辅助定位、起重设备的安全驻车等工况，可在气动系统供气后快速完成制动动作，断气时依靠结构设计保持制动状态，满足工业场景下的安全制动需求。

　　从功能特性来看，该制动器采用联合作用的结构逻辑，将立式气缸的直线推力通过内部的杠杆增力机构传递到制动端，相比普通直推式气动制动器，在同等气缸缸径下可输出更大的制动力，适配d65mm的立式气缸参数，可匹配常规工厂气动系统0.4-0.7MPa的供气压力范围，不需要额外配置增压回路即可满足多数中载制动场景的力矩需求。制动端采用耐磨摩擦块设计，摩擦面与被制动件的接触面积经过匹配计算，制动过程中不会出现局部应力集中导致的被制动件表面损伤，同时摩擦块采用快换式安装结构，后期维护时不需要拆解整个制动器主体，仅需拆卸固定销即可完成摩擦块更换，大幅降低产线停机维护的时间成本。

　　设计思路上，这款制动器采用模块化集成设计，将气缸、杠杆传动机构、制动臂、安装基座整合为一体式结构，避免了分体式安装带来的同轴度误差、传动间隙过大等问题。整体结构的受力路径经过优化，气缸输出的推力依次经过传动销轴、杠杆臂、制动压头最终作用到被制动部件，所有受力销轴均采用合金钢材质并做表面淬火处理，长期往复动作下不会出现销轴变形、磨损旷量的问题。制动臂的开合行程经过合理匹配，在松开状态下制动摩擦块与被制动件之间预留足够的安全间隙，避免设备正常运行时出现摩擦拖滞的问题，同时不会因为间隙过大导致制动响应时间过长，常规供气压力下制动响应时间可控制在0.2s以内，满足高速产线的快速止停需求。

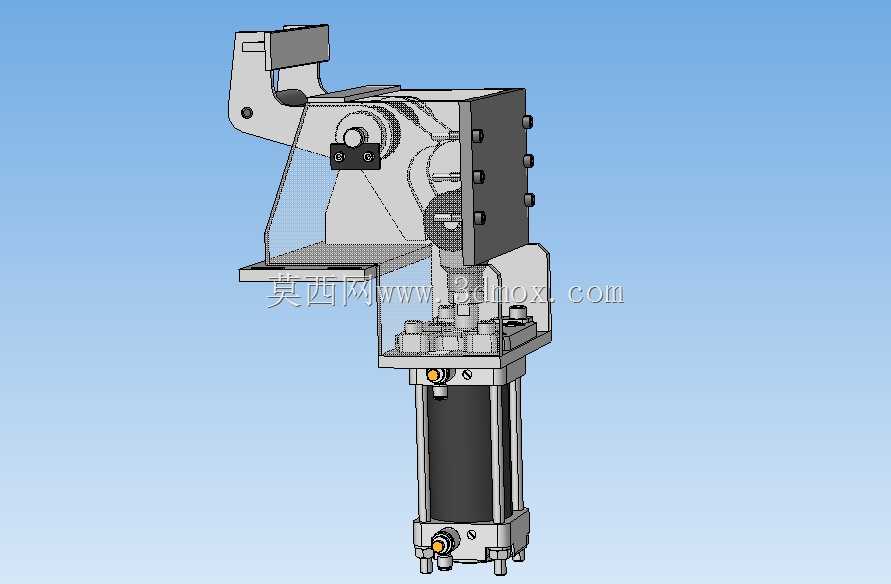

　　从安装边界与外形尺寸来看，该制动器的立式气缸沿竖直方向布置，整体安装基座采用平面安装设计，基座上预留的安装孔位可直接通过螺栓固定在设备的安装立板或机架上，不需要额外设计复杂的转接安装座。安装时需要注意保证制动压头的中心与被制动件的回转中心或运动方向处于垂直状态，避免出现偏磨导致制动力矩下降的问题。整体结构的横向占用空间较小，适合安装在设备机架侧边空间局促的工位，竖直方向的气缸长度可根据实际安装空间做适配调整，本次模型对应的d65mm缸径版本，气缸行程匹配制动臂的开合需求，不会出现行程浪费或行程不足导致的制动失效问题。

　　在实际选型适配过程中，需要根据被制动件的运动惯量、所需制动力矩核算供气压力，同时要匹配设备的气动控制回路，在制动器的供气端建议配置节流阀调整制动动作的速度，避免制动速度过快导致的机构冲击，对于有安全冗余要求的工位，可配套气动安全锁止阀，在系统意外断气时保持制动腔内的压力，避免制动突然失效引发安全事故。该制动器的传动铰接位置均预留了润滑注油孔，长期使用时可定期加注润滑脂，减少铰接位置的磨损，延长整体使用寿命。摩擦块的磨损量可通过制动臂上的指示标记直观观察，当磨损量达到标记位置时及时更换摩擦块，避免摩擦块背板直接接触被制动件造成部件损伤。
