汽车通风打孔式制动刹车盘结构设计

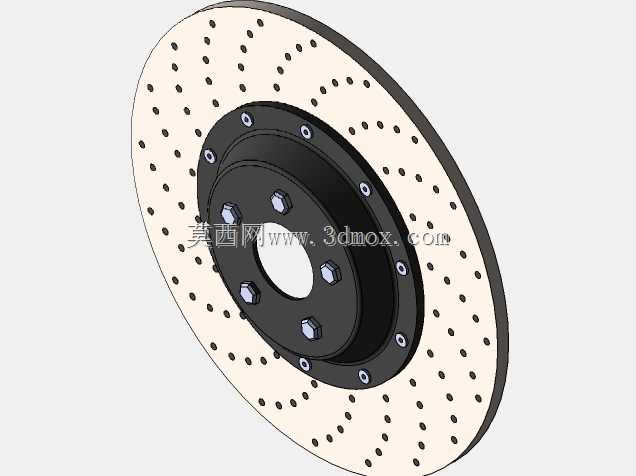

　　这套打孔通风制动盘的三维结构，是面向乘用车辆前轮制动工况开发的实体建模成果，建模过程完全参照量产装车件的实际装配逻辑搭建，所有配合面的公差预留、安装点位的位置度都经过实际装车场景的校核，可直接用于制动系统的结构匹配、教学演示或者改装方案的验证工作。

　　从实际装车的应用场景来看，这类打孔通风盘主要适配1.6T-2.0T排量的家用乘用车辆，日常覆盖城市通勤、高速巡航以及轻度山路行驶的制动需求，相比传统实心制动盘，其核心优势在于连续制动工况下的热衰退抑制能力。日常驾驶中频繁踩下制动踏板时，制动片与盘面摩擦产生的大量热量会快速通过盘体内部的通风道散出，盘面均匀分布的通孔一方面可以快速破除摩擦面形成的水膜，避免雨天行车时制动效能的瞬间下降，另一方面也能持续带走摩擦产生的粉尘，减少制动片磨屑在盘面的附着，降低制动抖动的发生概率。

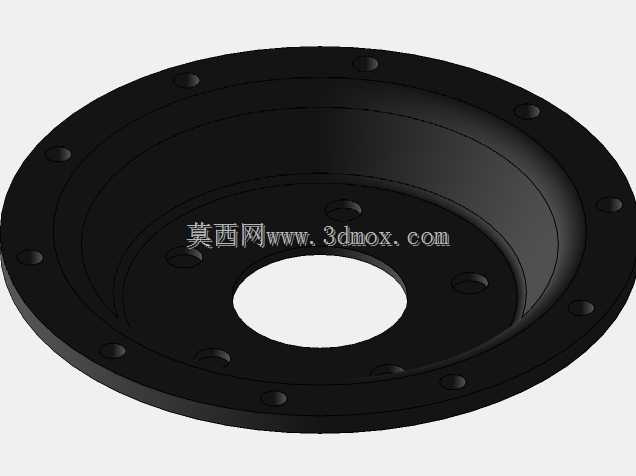

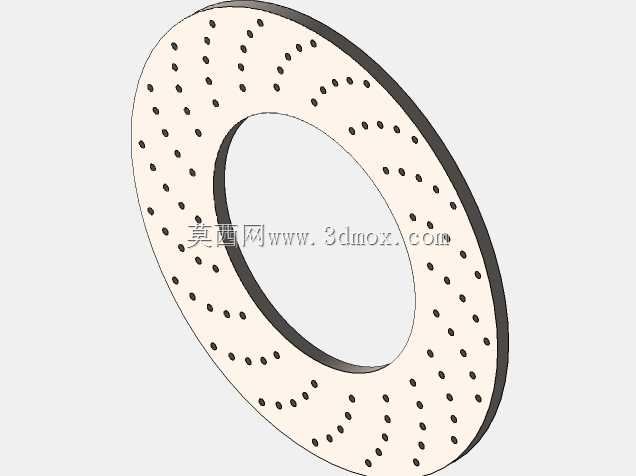

　　结构设计层面，整个制动盘分为摩擦工作环与中心安装座两个核心部分，摩擦环采用高碳铸铁材质的设计逻辑建模，盘面的通孔采用等距环形阵列排布，孔位避开了摩擦环的内外径应力集中区域，孔径与孔间距经过匹配计算，不会因为打孔过度降低摩擦环的结构强度，同时保证散热与排水的效率。中心安装座采用铝合金材质的分体式连接结构，通过周向均匀布置的高强度连接螺栓与摩擦环固定，这种分体设计一方面可以降低制动盘整体的非簧载质量，提升悬挂的响应速度，另一方面铝合金安装座的导热速度更快，能够将摩擦产生的热量快速传导至转向节区域散出，避免热量聚集在轮毂轴承部位，延长轴承的使用寿命。安装座中心设置有与轮毂轴头配合的定位止口，止口的直径公差按照过渡配合的要求预留，周向布置的五个轮毂安装螺栓孔位置度严格参照对应车型的轮毂孔距设计，装配时可以直接与原车轴头贴合，不需要额外加装转接垫片，连接螺栓的沉孔深度经过校核，保证轮毂螺栓拧紧后不会与盘体发生干涉。

　　从安装边界尺寸来看，摩擦环的外径设定为312mm，摩擦面的有效工作宽度为28mm，适配常见的双活塞浮动式制动卡钳，安装座的总厚度为48mm，装配后制动盘与卡钳支架的单侧间隙预留2.5mm，避免车辆行驶过程中盘体受热膨胀后与支架发生剐蹭。摩擦环的通风道采用径向直叶片的设计结构，叶片厚度为4mm，相邻叶片之间的通风道宽度为8mm，车辆行驶时车轮转动带动的气流可以直接顺着通风道穿过盘体，带走摩擦产生的热量，相比曲线叶片的设计，直叶片结构的加工难度更低，量产时的成品一致性更好，日常使用中也不容易被制动粉尘堵塞风道，后期维护清理更加方便。

　　建模过程中对所有的圆角过渡都做了细节处理，摩擦环与安装座的连接部位设置有R3的过渡圆角，避免应力集中导致的盘体开裂，盘面的通孔边缘做了0.5mm的倒角处理，去除加工毛刺的同时，也能减少制动片与孔边的硬接触，降低制动时的异常噪音。安装座与摩擦环连接的螺栓采用防松设计逻辑，每个螺栓的预紧力按照120N·m的装配要求做了位置校核，螺栓头部的沉孔深度保证拧紧后螺栓头部不会高出安装座平面，避免与轮毂装配面发生干涉。

　　在实际的制动工况下，这套结构的制动盘可以承受连续10次全力制动的热负荷，盘面最高温度控制在350℃以内，不会因为高温出现明显的热变形，制动踏板的脚感可以保持稳定，不会出现踏板变软、制动力度下降的问题。盘面的打孔设计还可以在制动时让摩擦片与盘面之间的空气快速排出，增加制动片与盘面的贴合度，提升初始制动的响应速度，相比同尺寸的实心盘，连续制动时的制动距离可以缩短5%-8%，同时制动片的磨损也更加均匀，延长了制动片的更换周期。

　　对于三维建模从业者来说，这套模型的搭建过程可以参考的细节很多，比如环形阵列特征的参数化设置、分体装配结构的配合间隙预留、不同材质部件的连接方式处理，都完全参照实际量产零件的设计逻辑，没有理想化的结构设计，所有特征都可以对应到实际加工与装配的工艺要求，不管是用于制动系统的结构学习，还是作为改装方案的设计参考，都具备实际的参考价值，不会出现建模结构与实际生产脱节的问题。
