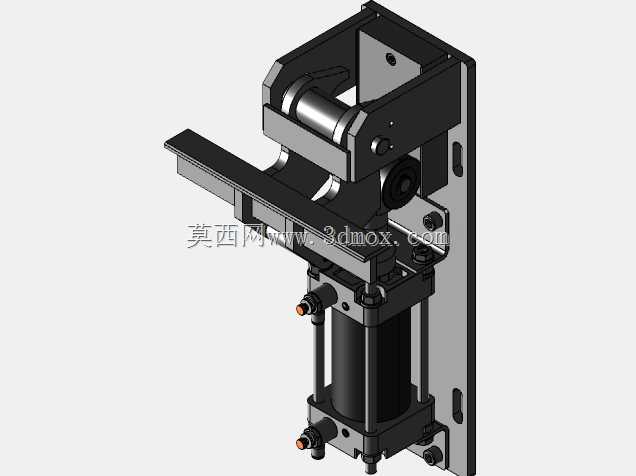

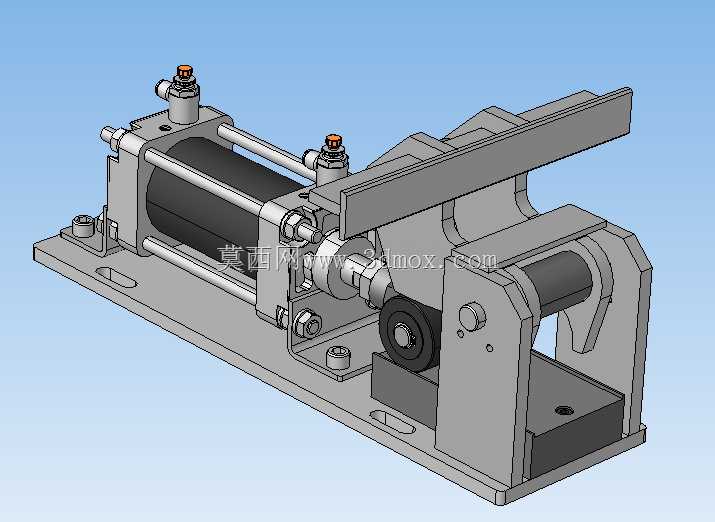

带水平气缸d65mm内作用气动制动装置

　　这款带水平气缸的内作用气动制动装置，核心适配需要稳定线速度制动、频繁启停的工业传动场景，常见于包装生产线输送辊组、轻载输送线从动辊、小型纺织机械导布辊、印刷设备走料辊的制动环节，区别于外抱式制动器的外置摩擦结构，该装置采用内作用施力逻辑，制动摩擦副作用于被制动辊的内侧配合面，不会占用辊组外侧的操作与维护空间，尤其适合设备侧边需要布置走线、走料通道的紧凑布局工况。从结构功能来看，装置集成了水平布置的d65mm缸径气缸作为动力输出单元，气缸活塞杆直接联动内部的楔式增力机构，将气缸的轴向推力转化为径向的制动正压力，相比杠杆式外制动结构，力传递路径更短，机械效率损失更小，在0.5-0.8MPa常规工厂气源压力下，即可输出足够的制动扭矩，

　　满足额定负载下的辊轴抱死需求，同时气缸两端配置了可调缓冲结构，制动动作的冲击被缓冲腔吸收，不会对被制动辊的轴端轴承造成额外的冲击载荷，延长配套辊组的轴承使用寿命。设计过程中优先考虑了安装适配性，底座采用一体化铸钢铣削成型，预留了长圆形安装孔，可适配安装面的孔位偏差，安装时不需要额外加工适配垫板，直接通过螺栓固定在设备的安装基准面上即可；整体安装边界控制在紧凑范围内，水平方向总长度适配常规辊组的轴端伸出长度，垂直方向高度不会干涉辊组上方的走料路径，侧向宽度预留了气缸维护空间，不需要拆解周边设备即可完成气缸密封件的更换与摩擦片的磨损调整。摩擦副采用了耐磨铜基粉末冶金材料与淬火钢配合的配对形式，摩擦系数稳定，

　　不会因为频繁制动出现摩擦系数衰减，同时磨损后可通过端部的调整螺钉补偿摩擦片的磨损量，不需要整体更换制动模块，降低后期维护成本。气路接口采用标准G1/4螺纹，可直接对接工厂常规气动管路，配置的快插接口适配常用的8mm气动软管，现场安装不需要额外加工转换接头。装置的导向杆采用镀铬硬轴配合自润滑铜套，长期往复动作不会出现卡滞，即使在多粉尘的生产车间环境下，导向部位的防尘圈可阻挡粉尘进入配合间隙，保证动作可靠性。在实际选型应用中，需要注意被制动辊的内侧配合面尺寸与制动块的张开行程匹配，该款装置的制动块最大张开量适配常规60-70mm直径的内制动面，安装时需要保证气缸轴线与被制动辊的轴线平行，避免出现偏磨导致制动扭矩不足的问题；

　　同时气路建议配置二位五通电磁阀控制，带中位卸荷功能，在非制动状态下制动块完全回缩，与被制动面保持0.5-1mm的间隙，不会出现拖磨现象，减少无负载下的摩擦损耗。从结构建模的角度来看，该装置的所有配合面均按照实际加工公差设计，气缸缸筒与端盖的配合、活塞杆与导向套的配合、楔块与制动块的斜面配合都保留了合理的间隙与公差带，建模时可直接提取零件图用于生产加工，不需要额外调整配合尺寸；整体装配体的干涉检查已全部完成，活动部件在全行程范围内无硬干涉，可直接用于设备的虚拟装配验证，提前排查安装过程中可能出现的空间干涉问题。
