带65mm水平气缸外作用气动制动装置

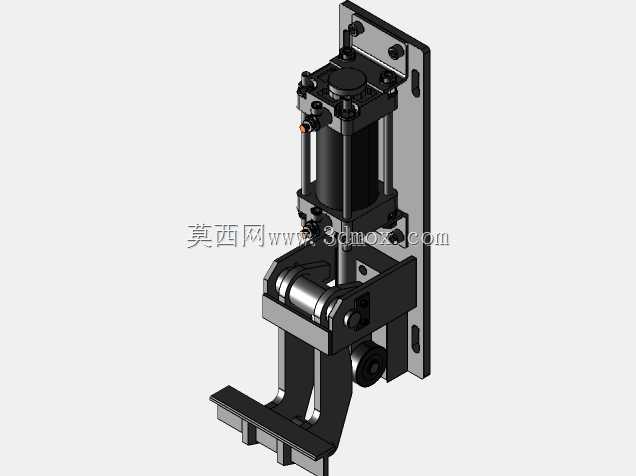

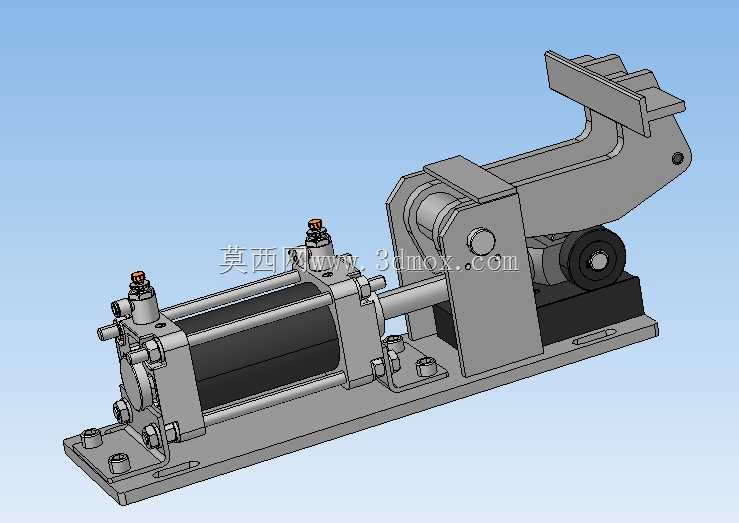

　　这款带水平气缸的外作用气动制动装置，常被应用在自动化生产线的输送线工位、卷绕设备张力控制段、物流分拣线的阻挡定位环节，也可适配小型起重设备的驻车制动、工装夹具的锁止工位，在需要频繁启停、快速响应制动的工况下，相比液压制动没有油液泄漏污染风险，相比纯机械制动响应速度更快、远程控制更便捷。从实际使用场景来看，该类制动器多安装在设备机架的安装平面上，通过底座的四个安装孔完成螺栓固定，不需要额外搭建复杂的安装支架，适配的水平气缸缸径为65mm，能够提供足够的制动推力，在0.5-0.8MPa的常规工厂气源压力下，即可输出满足多数轻中载工况的制动力矩，制动臂的开合行程适配常规10-25mm厚度的被制动件，不管是对运动中的辊轮轴、输送线托盘挡块，还是直线运动的导轨滑块，都能实现稳定的抱紧或阻挡制动。

　　从设计思路上看，这款制动装置采用气缸水平直推的结构布局，没有复杂的杠杆放大冗余结构，气缸活塞杆直接连接制动摆臂的驱动端，动力传递路径短，传动损耗小，长期使用过程中铰接点的磨损量更低，维护时只需要定期给铰接销轴加注润滑脂、检查气缸密封件的老化情况即可，不需要频繁拆解调整内部结构。制动臂的末端做了圆弧过渡的夹持面设计，和被制动件接触时不会出现应力集中刮伤工件表面的问题，底座采用一体化铸钢或焊接钢结构，整体刚性足够，在制动瞬间的冲击力作用下不会出现底座变形、安装位偏移的问题。气缸的两端带可调缓冲结构，在制动臂伸出和复位的行程末端，能够降低刚性碰撞产生的噪音和冲击，延长整套装置的使用寿命。

　　从安装边界来看，整套装置的底座安装孔位采用对称布局，横向和纵向的孔距适配多数工业铝型材和型钢机架的安装标准，不需要现场重新打孔适配，气缸的进气接口采用标准气动快插接口规格，和工厂常规的PU气管可以直接连接，不需要额外定制转接头。制动臂的铰接销轴采用带油嘴的标准销轴，磨损后可以直接快速更换，不需要整体更换制动臂主体，降低后期维护成本。在功能特性上，该制动器采用常断式设计，即未通入压缩空气时制动臂处于张开状态，通入额定压力的压缩空气后制动臂执行抱紧制动动作，也可根据工况需求调整为常闭模式，搭配弹簧复位结构实现断气自动制动，满足安全制动的工况要求。在实际选型适配时，需要注意被制动件的运动线速度不能超过该制动器的适配上限，制动时的转动惯量或直线运动惯量要匹配气缸输出的制动力，避免出现制动打滑、制动距离过长的问题，同时安装时要保证制动臂的夹持面和被制动面完全贴合，不能出现偏载接触的情况，否则会导致局部磨损过快、制动力不足的问题。整套装置的所有外露金属件都做了防锈处理，气缸缸筒采用硬质氧化铝合金材质，端盖采用压铸铝合金，铰接件采用中碳钢调质处理，在常规车间的温湿度环境下不会出现过早锈蚀的问题，适配多数工业生产场景的使用要求。
