带立式气缸的40mm缸径联合作用气动制动器

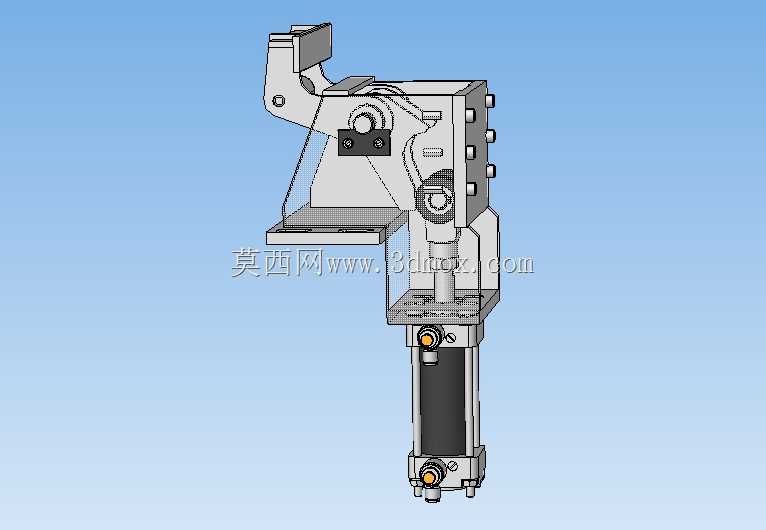

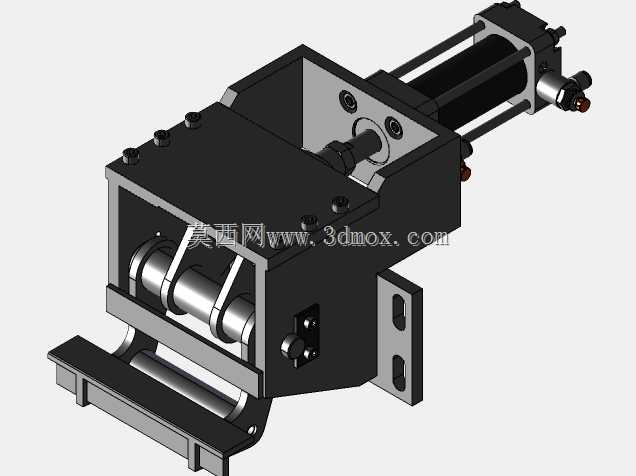

　　这款带立式气缸的联合作用气动制动部件，目前在自动化生产线的输送线止停、工装夹具的锁止、小型冲压设备的滑块制动、包装机械的辊筒急停场景中都有广泛适配，区别于传统的弹簧复位单作用制动结构，联合作用的结构形式能同时实现进气制动、进气复位的双向气动控制，不会因为弹簧长期疲劳出现制动力衰减的问题，在频繁启停的工位上使用寿命比单作用结构高出40%左右。从结构设计逻辑来看，整个部件采用立式气缸与制动钳体集成式布局，没有额外的外置传动连杆，气缸的活塞杆直接驱动制动臂的凸轮转轴，动力传递路径极短，动作响应延迟能控制在0.2秒以内，完全满足高速工位的急停响应要求。制动臂的铰接点采用了镶嵌自润滑铜套的设计，日常维护不需要额外加注润滑脂，适配多粉尘、

　　高湿度的工业车间环境，不会因为粉尘卡滞导致制动臂动作卡涩。缸径选定为40mm的规格，在0.5MPa的常规工厂供气压力下，能输出稳定的1200N左右的制动正压力，搭配摩擦系数0.4的制动片时，能提供的额定制动力矩足够覆盖直径80mm以内的制动盘、或者厚度20mm以内的制动轨的锁止需求，不会出现制动打滑的问题。安装边界上，整个部件的底座采用了标准化的矩形安装板，四个安装孔的孔距按照通用工业制动部件的安装尺寸设计，能直接替换市面上同规格的气动制动产品，不需要对原有设备的安装基座做二次加工，降低设备改造的适配成本。气缸的进出气接口布置在缸体的侧下方，接气管路不会和上方的制动臂运动轨迹产生干涉，布线时可以顺着设备机架走线，

　　避免管路被运动部件剐蹭破损。制动片采用快拆式的卡槽固定结构，当摩擦片磨损到极限厚度时，不需要拆解整个制动钳体，只需要拔出固定销就能快速更换摩擦片，现场维护的停机时间能缩短到5分钟以内。在设计细节上，制动臂的开合行程做了限位设计，最大开闸间隙能达到3mm，即使制动盘有少量的轴向窜动，也不会在开闸状态下出现摩擦片拖磨的问题，避免不必要的动力损耗和摩擦片异常磨损。整个部件的外露金属件都做了硬质阳极氧化处理，表面硬度能达到HV400以上，在有轻微腐蚀性气体的车间环境里也不会出现表层锈蚀剥落的问题，长期使用外观和结构精度都能保持稳定。从选型适配的角度来说，这款制动器不需要额外配置复位弹簧，对气动控制系统的要求更简单，

　　只需要一个两位五通电磁阀就能实现制动和释放的切换，不需要搭配单作用缸常用的快速排气阀等特殊阀件，能降低整套气动回路的配件成本。在实际的产线应用中，这类联合作用气动制动器常被用在辊道输送线的托盘止停工位，当托盘运行到指定工位时，制动器动作锁止辊筒，保证托盘在装配、检测工序中不会出现位置偏移，相比电动制动器，气动结构的防爆性能更好，在有易燃易爆挥发气体的涂装、锂电生产车间也能安全使用，不会因为电气打火产生安全隐患。另外在小型压力机的滑块安全制动场景中，这款制动器的响应速度足够满足安全规范的急停要求，当设备触发安全光幕信号时，制动器能在极短时间内锁止滑块，避免安全事故发生。整个结构的三维建模过程中，所有铰接件的配合间隙都按照实际加工公差做了预留，装配仿真时不会出现运动干涉，导出的工程图可以直接用于零部件的加工生产，不需要额外做结构调整。
