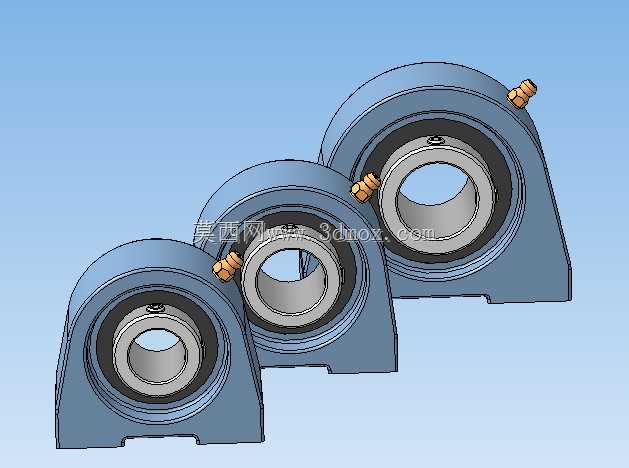

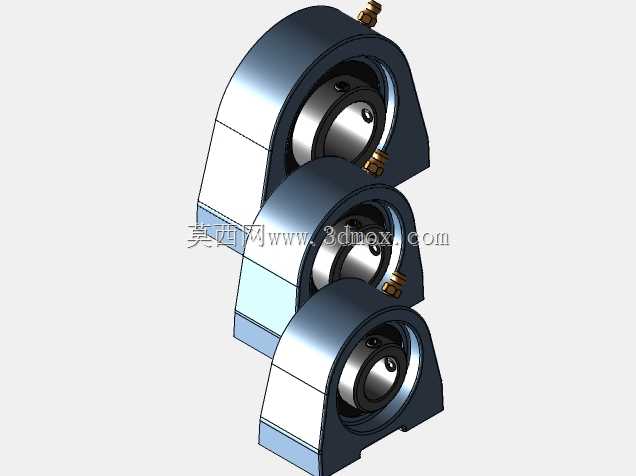

三款短立式公制轴插入式带座轴承结构

　　这类带座外球面轴承常被用在轻工输送线、小型农机传动端、食品包装设备的从动辊支撑位，相比传统剖分式轴承座，它不需要现场配对刮研，出厂前已经完成轴承内圈与座体的同轴度校准，现场安装只需要把公制光轴插入内圈，拧紧顶丝就能完成固定，大幅缩短产线装配的调试周期。

　　从结构设计来看，三款座体都采用矮立式铸造基座，底部为平直安装面，开设两个对称的沉头安装孔，安装时不需要额外做支座让位槽，直接贴合设备安装基板锁紧紧固件即可，这种矮座设计专门适配安装空间局促的设备内部，比如包装机的拉膜辊下方、小型皮带线的端部支撑位，不会和周边的护板、传动轮产生运动干涉。轴承本体采用外球面结构，自带一定的调心余量，当设备安装基板存在轻微的平面度误差，或者轴在运转中出现小幅挠曲变形时，轴承可以自动补偿角度偏差，避免内圈和轴出现偏磨，延长整体使用寿命。

　　座体上方集成了直通式压注油杯，日常维护时不需要拆解轴承端盖，直接用黄油枪对准油杯注入润滑脂即可，润滑脂会顺着座体内部的油道直接进入滚动体滚道区域，适合长期连续运转的产线设备做不停机维护。轴承内圈采用顶丝锁紧结构，针对公制轴的公差带做了适配，插入轴后拧紧两个对称分布的紧定螺钉，就能实现内圈与轴的周向和轴向固定，能承受中等载荷下的径向力和小幅轴向窜动，适配转速不超过3000rpm的中低速传动场景。

　　尺寸边界上，三款轴承分别适配20mm、25mm、30mm三种常用公制光轴，对应的座体总高、安装孔中心距、座体宽度都随轴径递增，选型时只需要确认轴径、安装空间的高度余量、安装孔的跨距三个参数就能完成匹配，不需要额外测绘座体的其他细节。建模过程中特意还原了座体的铸造圆角、安装孔的沉头倒角、油杯的外六角结构、轴承密封圈的唇边细节，所有配合面的尺寸都按照实际安装公差做了预留，比如内圈的轴孔尺寸按照H7公差带建模，安装孔的沉头深度按照标准内六角螺栓的头部尺寸做了让位，导入装配环境后可以直接做干涉检查，不需要额外修正尺寸。

　　在实际设备选型中，这类轴承常用来替代传统的深沟球轴承加独立轴承座的组合方案，它的集成化设计减少了零件数量，降低了装配时的累计误差，尤其适合中小型设备的传动辊、转轴支撑场景，不需要额外设计轴承端盖、密封件等附属结构，能大幅简化设备的整体结构设计。需要注意的是，这类轴承的调心角度有限，不适合轴挠曲量超过2度的重载传动场景，在长轴支撑应用中，需要合理计算支撑跨距，避免轴端挠度超出轴承的补偿范围，导致早期磨损。建模时也还原了轴承内部的滚动体、保持架结构，做运动仿真时可以直接添加旋转配合，模拟轴承的实际运转状态，方便工程师做整体设备的运动干涉验证和载荷分布校核。
