工业设备远程控制操纵手柄结构设计

　　在工业现场的分布式控制场景中，这类集成式操纵手柄常被布置在设备旁的操作工位、远程控制操作台或者移动式控制盒内，用来替代分散布置的按钮与旋钮，实现执行机构的多维度动作指令输出。不同于小型电子设备上的轻触操控部件，这款操纵组件的结构强度完全适配工业场景的操作力度需求，操作人员佩戴劳保手套也能完成精准的档位切换与方向操控，不会出现打滑、误触的问题。

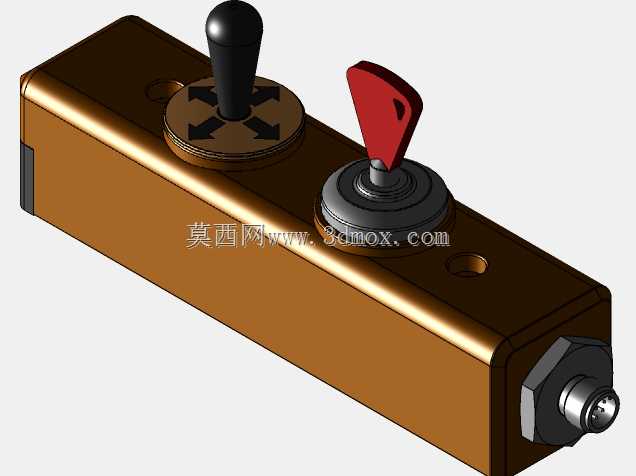

　　从结构布局来看，整个组件采用一体化基座设计，橙色的绝缘基座既作为内部传动结构的承载基体，也承担安装固定的功能，基座上预留的两个沉头安装孔可以直接通过螺栓固定在操作台面板或者设备侧壁上，安装孔的间距符合常规工业操作组件的开孔规范，不需要额外定制安装面板，替换旧有同类型操纵部件时可以直接适配原有开孔，降低现场改造的工作量。基座侧面的出线端采用密封结构设计，内部的信号线缆可以通过防水接头引出，适配存在少量切削液飞溅、粉尘飘落的车间工况，避免杂物进入基座内部造成触点接触不良或者传动结构卡滞。

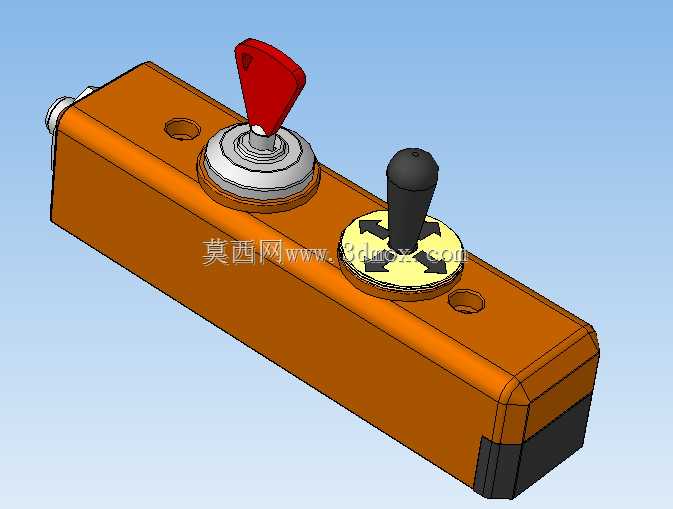

　　基座上集成了两类操控部件，左侧的红色翘板手柄为档位切换部件，采用锥面定位的转动结构，手柄根部的金属衬套与基座上的转轴配合，转动时带有清晰的档位顿挫感，每个档位对应明确的工作模式切换，比如设备的手动/自动模式切换、动力回路的通断控制，红色的手柄配色符合工业安全色规范，操作人员可以快速识别该部件的功能属性，紧急情况下可以快速操作完成模式切换。右侧的十字操纵杆为多方向控制部件，顶部的黑色球形握把符合人体工学握持弧度，长时间操作也不会产生明显的硌手感，操纵杆底部的十字导向槽可以限制摇杆的动作方向，仅能完成前后左右四个方向的动作输出，每个方向对应执行机构的一个动作方向，比如液压回路的伸缩、输送机构的进退，动作到位后摇杆会自动回中，避免持续输出信号造成设备超程。

　　设计过程中充分考虑了操作的容错性，两类操控部件的间距设置在45mm以上，操作其中一个部件时不会误碰到另一个部件，每个操控部件的操作力都经过调校，翘板开关的操作力设置在12N左右，摇杆的操作力设置在8N左右，既不会因为操作力过小导致轻微震动就触发误动作，也不会因为操作力过大造成操作人员长时间操作疲劳。基座内部的触点采用银合金材质，导通性能稳定，频繁操作也不会出现触点氧化烧蚀的问题，传动部位的耐磨衬套采用自润滑材料，不需要定期加注润滑脂就能保证上万次操作无卡滞，降低后期的维护工作量。

　　从安装边界来看，整个组件的基座厚度控制在60mm以内，嵌入操作台安装时，面板后方不需要预留过大的安装空间，适合在紧凑的移动式操作盒、小型吊具控制站这类空间受限的场景中使用。基座底部的密封胶条可以贴合安装面板表面，达到IP54的防护等级，能够阻挡日常的粉尘与飞溅水滴进入组件内部，在普通机加工车间、装配生产线、仓储物流设备的操作场景中都能稳定工作。这类操纵组件的信号输出可以适配常见的PLC输入端口，不需要额外加装信号转换模块，直接接入设备的控制回路就能完成功能调试，对于设备改造项目来说，可以大幅缩短现场的调试周期，减少电气设计的工作量。
