小行程十字交叉滚子直线导向支承结构

　　这类十字滚子直线支承结构，常被用在行程需求不大但对导向精度、运动平顺性要求较高的设备场景里，比如小型精密检测工位的滑台、光学调焦机构、半导体封装设备的微调平台，还有小型工装夹具的位移调节模块，相比普通钢球直线轴承，它的接触形式是线接触，承载能力和抗倾覆表现更突出，不会出现轻载下钢球卡顿、爬行的问题。从结构本身来看，整个导向组件采用保持架交叉排列圆柱滚子的设计，相邻滚子轴线呈90度垂直布置，滚子在V型滚道内做往复滚动，既能承受垂直方向的载荷，也能承受水平方向的侧向载荷，还可以抵消一定的倾覆力矩，不需要额外增加辅助导向轨就能满足双向承载需求，整体结构可以做得非常紧凑。设计这类结构的时候，首先要确定的是滚子直径和有效行程的匹配关系，

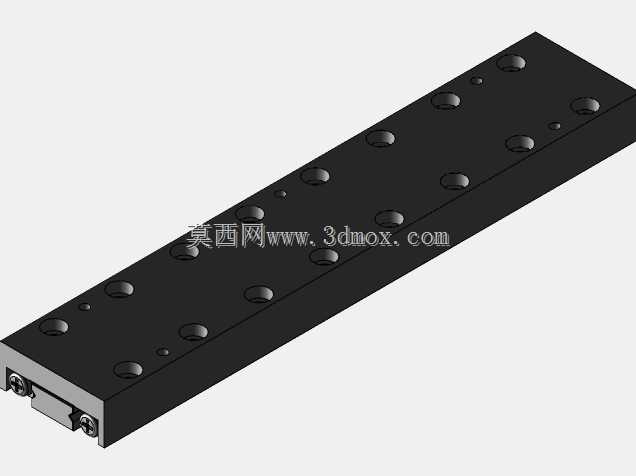

　　本次涉及的结构采用3mm直径的圆柱滚子，有效行程设定为200mm，保持架的长度需要根据行程做对应计算，要保证滑台运动到两个极限位置时，最外侧的滚子不会脱离滚道工作面，避免出现滚子脱落、卡滞的故障。滚道的加工精度直接影响整个导向副的运行精度，V型滚道的角度通常设定为90度，和滚子的接触角匹配，滚道表面的粗糙度需要控制在Ra0.8以下，热处理硬度要达到HRC60左右，保证长期往复运动下的耐磨性能，避免滚道出现压痕、点蚀影响运动精度。安装边界方面，整个导轨组件采用长方体外形，安装基面需要加工出对应的定位台阶，保证导轨安装的直线度，安装孔采用等间距布置的沉头孔，孔位公差控制在±0.02mm以内，避免安装时强行锁紧导致导轨变形，

　　影响滚子的滚动顺畅度。滑台部分和保持架之间设置有限位结构，防止运动超程时保持架被推出滚道，两端的限位挡块需要做淬硬处理，承受超程时的冲击载荷，日常使用中需要在滚道表面涂抹少量润滑脂，减少滚子和滚道之间的磨损，延长整体使用寿命。不同于滚珠直线导轨的点接触受力，十字滚子结构的接触线更长，相同外形尺寸下的额定动载荷可以提升30%以上，非常适合安装空间受限、载荷方向复杂的精密运动场景，在做三维建模的时候，需要重点还原滚子的交叉排列角度、保持架的兜孔间隙、滚道的截面形状，还要模拟运动极限位置下各零件的相对位置，验证是否存在干涉，尤其是滚子和保持架兜孔之间的间隙要控制在合理范围，间隙过大会导致滚子歪斜卡滞，间隙过小会增加运动阻力，

　　出现运行不畅的问题。另外，整个组件的装配顺序也需要在建模过程中梳理清楚，先将一侧导轨固定在基座上，装入排列好滚子的保持架，再扣合另一侧的滑台导轨，调整预紧力之后锁紧两端的限位挡块，预紧力的大小要根据实际使用场景调整，轻载高精度场景可以适当增加预紧消除间隙，重载场景则适当降低预紧减少运行阻力。这类结构在实际选型替换的时候，不需要改动原有安装孔位就可以替换同规格的滚珠导向组件，提升设备的导向刚性和运动精度，在小型自动化设备的升级改造中应用非常广泛，建模时还原的所有尺寸参数都可以直接用于工程图的输出，指导实际零件的加工和装配，不需要额外做尺寸换算，滚道的倒角、安装孔的沉头深度这些细节结构也都按照实际加工要求做了还原，避免出现建模和实际加工脱节的问题。
